Одноточечный тензодатчик — коротко

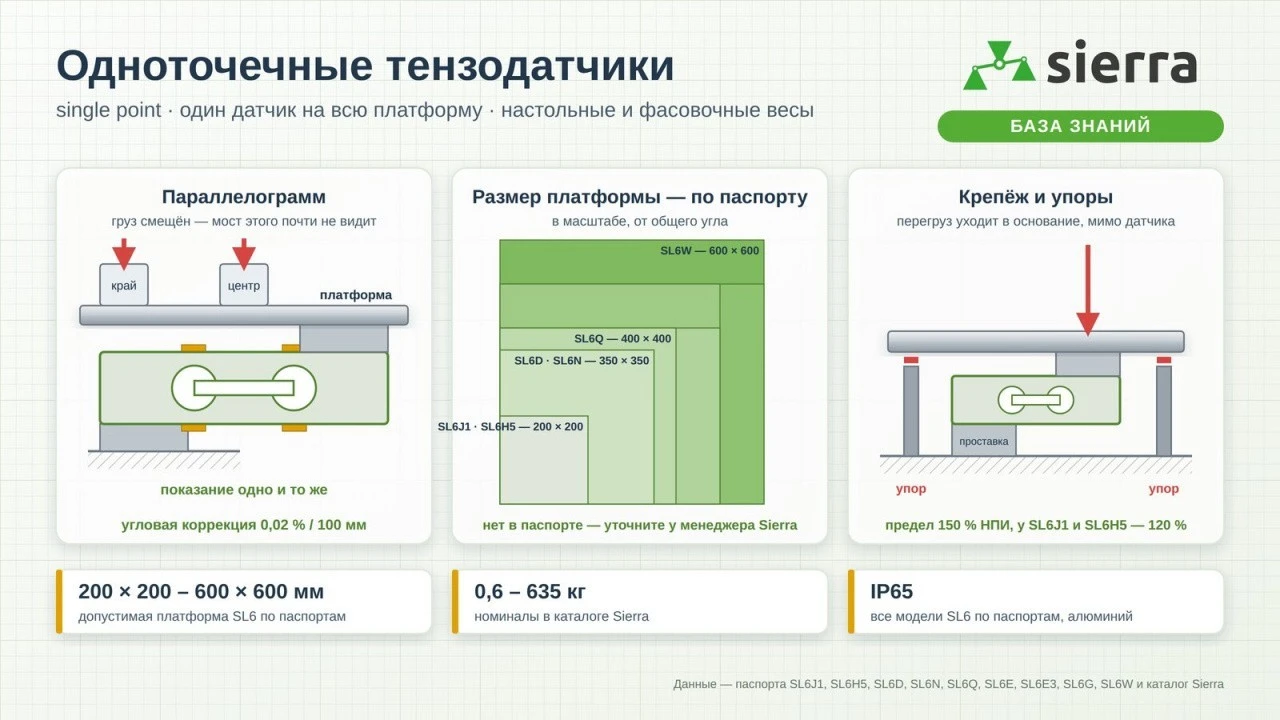

Одноточечный тензодатчик (single point) — алюминиевая балка-параллелограмм, на которую крепится платформа весов целиком. Весам нужен один датчик, а показания почти не зависят от того, в какое место платформы положили груз. Поэтому одноточечные датчики ставят в настольные, торговые и фасовочные весы, дозаторы, конвейерные и небольшие напольные весы. Главное ограничение — допустимый размер платформы: его задаёт паспорт каждой модели.
В статье: почему параллелограмм «не видит», где лежит груз, как на заводе юстируют углы, размер платформы по паспорту для каждой модели, крепёж и упоры от перегруза, подключение и сравнение моделей Sierra. Интерактивы: подбор датчика по Max, массе и размеру платформы и условиям работы, «куда положили груз», сравнение моделей с фильтром, сигнал на деление, тренажёр ошибок, чек-лист и тест.
Как устроен одноточечный датчик
Корпус одноточечного датчика — брусок из алюминиевого сплава с фигурным сквозным окном посередине (по форме его называют «бинокль» или «гантель»). Окно оставляет сверху и снизу две тонкие перемычки — это упругий элемент. Один конец бруска крепится к основанию весов, на другой через проставку ставят платформу. На перемычках наклеены четыре тензорезистора, соединённые в полный мост. Как мост превращает деформацию в милливольты, разобрано в статьях «Что такое тензодатчик» и «Мостовая схема подключения тензодатчиков».
Схема весов на одноточечном датчике (вид сбоку). Неподвижный конец стоит на основании через проставку, нагружаемый держит платформу. Упругий элемент между ними ничего не касается. Упоры под углами платформы берут её на себя при перегрузе. Размеры условные.
В ТУ Sierra одноточечные датчики SL6 отнесены к семейству Bend beam — «изгибная балка»: упругий элемент работает на изгиб. В описании типа средства измерений (рег. № 76409-19) модификация SL6 названа «одноточечный». Корпус — алюминиевый сплав, класс защиты по паспортам — IP65: зона тензорезисторов загерметизирована (в описании SL6F в каталоге — полимерной заливкой), но это защита от пыли и брызг, а не от погружения.
Почему показания не зависят от места груза
Две перемычки и две жёсткие торцевые части образуют параллелограмм. Под нагрузкой нагружаемый конец опускается строго вниз и не поворачивается: верхняя и нижняя перемычки изгибаются одинаково, S-образно. Тензорезисторы стоят у концов перемычек, где деформация наибольшая: у одного конца перемычка растянута, у другого — сжата.
Если груз смещён вдоль датчика на расстояние e, к силе F добавляется момент F · e. Этот момент одинаково добавляется к изгибу обоих сечений с тензорезисторами. Мост измеряет разность деформаций двух сечений, а она зависит только от F: добавка от момента вычитается. Смещение поперёк датчика вызывает кручение бруса; тензорезисторы наклеены симметрично, и влияние кручения на мост тоже мало. В идеальном параллелограмме сигнал вообще не зависит от места груза. У настоящего датчика перемычки чуть различаются по толщине, и остаётся небольшая угловая погрешность. Её доводят на заводе юстировкой, а паспорт нормирует результат строкой «Угловая коррекция».
Куда положили груз
Нажмите на клетку платформы или выберите положение в списке. Схема показывает, что происходит в датчике. Расчёта в граммах здесь нет: погрешность конкретного экземпляра зависит от юстировки, паспорт нормирует её только строкой «угловая коррекция».
Угловая юстировка: как датчик «учат» не видеть угол
Идеальный параллелограмм сделать нельзя: толщина перемычек, положение и приклейка тензорезисторов немного различаются от экземпляра к экземпляру. Из-за этого груз в углу платформы показывает чуть иначе, чем в центре. На производстве это исправляют угловой юстировкой: датчик с платформой нагружают одним и тем же грузом в разных точках, сравнивают показания и снимают немного металла в зоне перемычек — подпиливают или подшлифовывают углы параллелограмма. Так выравнивают жёсткость сечений, пока разница «центр — край» не войдёт в допуск. Сколько снимать и где — заводская технология; цифр для самостоятельной доработки паспорта Sierra не дают.
Результат юстировки в паспортах Sierra записан строкой «Угловая коррекция (% от нагрузки) 0,02/100 мм» — она одинакова у всех моделей SL6 и в таблице 2 ТУ. Она действует при платформе не больше допустимой по паспорту. Ещё одна «юстировка углов» бывает в весах на четырёх датчиках: там выравнивают чувствительность датчиков в сумматоре. Для одноточечных весов она не нужна, потому что датчик один. Про сумматор — в статье «Сумматор для тензодатчиков».
Проверка углов на готовых весах — часть поверки: груз ставят в центр и в четыре угла платформы и сравнивают показания с допуском весов. Как это делают, рассказано в статье «Калибровка тензодатчиков и весов».
Размер платформы: только по паспорту
Чем больше платформа, тем дальше от датчика может лечь груз и тем больше момент F · e, который должен погасить параллелограмм. Поэтому у каждой модели в паспорте указан размер платформы — наибольший, при котором действуют паспортные характеристики. Это паспортный параметр модели. Номинал на этот размер не влияет: у SL6D и 3 кг, и 80 кг рассчитаны на платформу 350 × 350 мм.
| Модель | Размер платформы по паспорту, мм | Номиналы по паспорту | Габариты датчика по чертежу, мм |
|---|---|---|---|
| SL6J1 | 200 × 200 | 0,35 кг – 7 кг | 70 × 12 (15) × 22 |
| SL6H5 | 200 × 200 | 4 кг – 20 кг | 80 × 20 × 50 |
| SL6D | 350 × 350 | 2 кг – 80 кг | 130 × 25…40 × 22 |
| SL6N | 350 × 350 | 1 кг – 100 кг | 150 × 25 × 39 |
| SL6Q | 400 × 400 | 60 кг – 500 кг | 150 × 38 × 38 |
| SL6E | 400 × 500 | 60 кг – 300 кг | 150 × 35 × 40 |
| SL6E3 | 500 × 500 | 100 кг – 300 кг | 150 × 45 × 40 |
| SL6G | 500 × 600 | 100 кг – 750 кг | 174 × 60 × 65 |
| SL6W | 600 × 600 | 50 кг – 635 кг | 188 × 63,5 × 62,3 |
| SL6F | 50 кг–200 кг: 600 × 600; 250 кг–500 кг: 600 × 800; 750 кг–2,5 т: 1200 × 1200 | 50 кг – 2,5 т | 146…176 × 44…76 × 75…125 |
Данные — из паспортов Sierra (PDF и DOC на карточках товаров). У SL6F размер платформы зависит от номинала: в паспорте он указан в таблице габаритов.
Допустимые платформы моделей SL6 в одном масштабе. Датчик ставят под центр платформы. Как ориентировать прямоугольную платформу относительно оси датчика, паспорта не указывают — уточните у менеджера Sierra.
Если размера нет в паспорте — например, для нестандартной вытянутой платформы, для платформы-ковша или лотка дозатора, где центр тяжести груза вынесен, — допустимость уточните у менеджера Sierra. Не переносите цифры одной модели на другую и не пересчитывайте их пропорционально номиналу. Если платформа не помещается ни в одну модель, весы делают на четырёх датчиках, см. статью «Как выбрать тензодатчик».
Подбор датчика: Max, платформа, условия
Одноточечный датчик несёт всё сразу: груз, платформу и любой удар. Поэтому номинал выбирают по сумме наибольшего предела весов (Max) и массы платформы, с запасом на удары, а модель — по размеру платформы из паспорта. Калькулятор ищет номинал в реальных исполнениях каталога Sierra и сверяет платформу с паспортом.
F = (Max + масса платформы) · k. Номинал — ближайший не меньше F среди исполнений каталога Sierra (сентябрь 2026). Платформа подходит, если её короткая сторона не больше короткой стороны паспортного размера, а длинная — не больше длинной. Коэффициент k задаёт проектировщик: 1,2 в поле — пример, а не норма. Условия работы сверяются с паспортом: IP65, рабочий диапазон −35…+65 °C, термокомпенсация −10…+40 °C.
Пример 1, фасовочные весы. Max 30 кг, чаша 3 кг, платформа 350 × 350 мм, k = 1,2: F = (30 + 3) · 1,2 = 39,6 кг. Ближайшие номиналы — SL6D 40 кг и SL6N 50 кг: у обоих платформа по паспорту 350 × 350 мм. Модели с большей платформой (SL6Q, SL6E, SL6E3, SL6G, SL6W) тоже подходят по размеру, но это более крупные датчики с номиналами каталога от 50 кг.
Пример 2, напольные весы. Max 150 кг, платформа 25 кг, 500 × 500 мм, k = 1,2: F = 210 кг. Платформу 500 × 500 мм по паспорту допускают SL6E3, SL6G и SL6W; ближайшие номиналы каталога — SL6E3 300 кг, SL6G 300 кг, SL6W 635 кг. У SL6Q (400 × 400) и SL6E (400 × 500) платформа меньше нужной.
Одноточечные датчики Sierra: сравнение моделей
В каталоге Sierra десять одноточечных моделей серии SL6. Они различаются габаритом корпуса, допустимой платформой и диапазоном номиналов. Точность у всех одна — класс C3, до 3000 поверочных интервалов. Таблица собрана по паспортам (PDF и DOC на карточках товаров), номиналы в наличии — по исполнениям каталога.
Сравнение моделей
| Модель | Платформа, мм (паспорт) | Номиналы по паспорту | В каталоге | РКП, мВ/В | vmin | Предельная / разрушающая, % НПИ | Rвх, Ом | Питание рек., В | Кабель | Подходит |
|---|---|---|---|---|---|---|---|---|---|---|
| SL6J1 | 200 × 200 | 0,35 кг – 7 кг | 0,6 кг, 1 кг, 2 кг, 3 кг | 1,0 ± 0,1 | НПИ/5000 | 120 / 150 | 402 ± 6 | 5–15 | Ø 4,2 мм | — |
| SL6H5 | 200 × 200 | 4 кг – 20 кг | 4 кг, 8 кг, 10 кг, 20 кг | 2,0 ± 0,15 | НПИ/7500 | 120 / 150 | 402 ± 10 | 9–12 | Ø 4,2 мм | — |
| SL6D | 350 × 350 | 2 кг – 80 кг | 3 кг, 5 кг, 8 кг, 10 кг, 15 кг, 20 кг, 30 кг, 40 кг, 50 кг, 60 кг, 80 кг | 2,0 ± 0,15 | НПИ/7500 | 150 / 200 | 402 ± 6 | 5–15 | Ø 4,2 мм | — |
| SL6N | 350 × 350 | 1 кг – 100 кг | 5 кг, 10 кг, 15 кг, 30 кг, 50 кг, 75 кг, 100 кг | 2,0 ± 0,15 | НПИ/7500 | 150 / 200 | 402 ± 6 | 5–15 | Ø 4,2 мм | — |
| SL6Q | 400 × 400 | 60 кг – 500 кг | 100 кг, 150 кг, 200 кг, 500 кг | 2,0 ± 0,15 | НПИ/7500 | 150 / 200 | 402 ± 6 | 5–15 | Ø 5,7 мм | — |
| SL6E | 400 × 500 | 60 кг – 300 кг | 50 кг, 60 кг, 100 кг, 200 кг, 300 кг | 2,0 ± 0,15 | НПИ/7500 | 150 / 200 | 402 ± 6 | 5–15 | Ø 5,7 мм | — |
| SL6E3 | 500 × 500 | 100 кг – 300 кг | 50 кг, 100 кг, 150 кг, 200 кг, 300 кг | 2,0 ± 0,1 | НПИ/7500 | 150 / 200 | 365 ± 10 | 5–15 | Ø 5,7 мм | — |
| SL6G | 500 × 600 | 100 кг – 750 кг | 50 кг, 100 кг, 150 кг, 200 кг, 300 кг, 600 кг | 2,0 ± 0,15 | НПИ/7500 | 150 / 200 | 402 ± 6 | 5–15 | Ø 5,7 мм | — |
| SL6W | 600 × 600 | 50 кг – 635 кг | 75 кг, 100 кг, 200 кг, 635 кг | 2,0 ± 0,15 | НПИ/7500 | 150 / 200 | 402 ± 6 | 5–15 | Ø 5,7 мм | — |
| SL6F | 50 кг–200 кг: 600 × 600; 250 кг–500 кг: 600 × 800; 750 кг–2,5 т: 1200 × 1200 | 50 кг – 2,5 т | 100 кг | 2,0 ± 0,15 | НПИ/7500 | 150 / 200 | 402 ± 6 | 5–12 | Ø 5,7 мм | — |
Общее для всех моделей по паспортам: класс C3, nmax 3000, Rвых 350 Ом (у SL6H5 350 ± 5), изоляция ≥ 5000 МОм (50 В), IP65, алюминиевый сплав, угловая коррекция 0,02 % / 100 мм, рабочие температуры −35…+65 °C, термокомпенсация −10…+40 °C.
0 в поле — фильтр не применяется. Строки, которые не проходят фильтр, гаснут. Паспорт — возможные исполнения, каталог — то, что заведено на сайте; остальное уточняйте у менеджера Sierra.
Малые платформы: SL6J1 и SL6H5 (200 × 200 мм)
SL6J1 — самый маленький датчик линейки (70 × 22 мм по чертежу), номиналы по паспорту — от 0,35 до 7 кг, в каталоге — 0,6; 1; 2 и 3 кг. У него единственного в серии РКП 1,0 мВ/В (у остальных — 2,0) и vmin = НПИ/5000. Крепление — 4 × M3-6H, глубина 12 мм. SL6H5 — компактный датчик 80 × 20 × 50 мм (длина × ширина × высота) на 4–20 кг, крепление — по 2 × M8 глубиной 10 мм с каждой стороны. Рекомендуемое питание SL6H5 по паспорту — 9–12 В, у остальных SL6 — 5–15 В. У обеих моделей предельная нагрузка по паспорту — 120 % НПИ, разрушающая — 150 %. Мини-карточки SL6J1 и SL6H5 — в разделе «Подбор датчика».
Настольные и торговые весы: SL6D и SL6N (350 × 350 мм)
SL6D — плоский датчик высотой 22 мм, по паспорту 2–80 кг, в каталоге 3–80 кг; крепление 4 × M6-6H сквозные. В каталоге у SL6D длинный список совместимых торговых весов (CAS, «Штрих-М») — это замена датчика в готовых весах. SL6N — 150 × 25 × 39 мм, по паспорту 1–100 кг, в каталоге 5–100 кг. На чертеже паспорта SL6N резьба 1/4-20 UNC-2B (дюймовая), а в каталоге есть исполнения и с M6×1, и с 1/4-20 UNC-2B — нужное выбирайте по полю «Резьба» в карточке.
Фасовка и напольные весы до 600 × 600 мм: SL6Q, SL6E, SL6E3, SL6G, SL6W
SL6Q (400 × 400 мм) и SL6E (400 × 500 мм) — корпус 150 мм, номиналы по паспорту 60–500 и 60–300 кг. SL6E3 — платформа 500 × 500 мм, 100–300 кг, РКП 2,0 ± 0,1 мВ/В и входное сопротивление 365 ± 10 Ом. SL6G — массивный корпус 174 × 60 × 65 мм, платформа 500 × 600 мм, 100–750 кг по паспорту. SL6W — самая большая платформа среди моделей с фиксированным размером, 600 × 600 мм, 50–635 кг. В каталоге у SL6E, SL6E3 и SL6G есть исполнения на 50 кг, а у SL6G — ещё и на 600 кг, которых нет в номинальном ряду паспорта. Их характеристики уточняйте у менеджера Sierra.
SL6F — тяжёлый одноточечный датчик
По паспорту SL6F рассчитан на 50 кг – 2,5 т, корпус крепится восемью винтами M12 (M16 на 750 кг – 2,5 т). Размер платформы в паспорте зависит от номинала: 50–200 кг — 600 × 600 мм, 250–500 кг — 600 × 800 мм, 750–2500 кг — 1200 × 1200 мм. В каталоге сейчас одно исполнение — SL6F 100 кг (платформа до 600 × 600 мм). Другие номиналы уточняйте у менеджера Sierra.
Не путать: SL16B
В каталоге есть датчик силы SL16B — тоже алюминиевый, но это датчик натяжения ручного тормоза автомобиля, а не одноточечный датчик для весов. Исполнение в каталоге — SL16B-C1-150kg, то есть 150 кг по артикулу. Размер платформы для него не нормирован, паспорта на карточке нет.
Крепёж и монтаж
Одноточечный датчик крепят за две крайние площадки: одну — к основанию, другую — к платформе. Средняя часть с окном и перемычками должна висеть свободно. Между датчиком и основанием, датчиком и платформой ставят проставки: без них платформа или основание лягут на упругий элемент, и датчик перестанет мерить.
| Модель | Крепёжные отверстия по чертежу паспорта | Резьба в карточке каталога |
|---|---|---|
| SL6J1 | 4 × M3-6H, глубина 12 | М3х0,5 |
| SL6H5 | 2 × M8 с каждой стороны, глубина 10 | M8x1,25 |
| SL6D | 4 × M6-6H сквозные | М6х1 |
| SL6N | 1/4-20 UNC-2B (на чертеже паспорта) | 1/4-20U NC-2B, М6х1 |
| SL6Q | 8 × M8-6H, глубина 20 | M8x1,25 |
| SL6E | 8 × M6-7H, глубина 20; 8 × Ø 5,2 сквозные | М6х1 |
| SL6E3 | 8 × M8-6H, глубина 20; 4 × M3-6H, глубина 5 | M8x1,25 |
| SL6G | 8 × M8, глубина 20 | M8x1,25 |
| SL6W | 8 × M8-6H, глубина 20 | M8x1,25 |
| SL6F | 8 × M12-6H (50–500 кг), 8 × M16-6H (750–2500 кг) | M12x1,75 |
«Глубина» — глубина резьбы по чертежу. Длину винта выбирают так, чтобы он не упирался в дно отверстия.
Порядок монтажа
- По паспорту модели выписать номинал, допустимый размер платформы, резьбу крепёжных отверстий и распиновку.
- Подготовить основание и платформу: жёсткие, ровные, с проставками под обе площадки датчика. Все сварочные работы — до установки датчика.
- Закрепить неподвижный конец датчика на основании, а нагружаемый — на платформе. Центр платформы — над центром датчика; средняя часть корпуса (упругий элемент) ничего не касается.
- Проверить направление нагрузки по стрелке на корпусе, если она есть, и закрепить кабель со стороны неподвижного конца с петлёй, без натяга.
- Выставить упоры от перегруза под платформой: при рабочих нагрузках они не касаются платформы, при перегрузе принимают её раньше, чем нагрузка дойдёт до предельной по паспорту.
- Подключить по цветам из паспорта: красный и чёрный — питание, зелёный и белый — сигнал, прозрачный — экран.
- Проверить нуль, повторяемость и четыре угла контрольным грузом, затем откалибровать весы.
Общие правила монтажа — сварка до установки, заземление, прокладка кабеля — в статье «Монтаж тензодатчиков: узлы встройки, ножки, проушины».
Защита от перегруза: упоры
Алюминиевый параллелограмм чувствителен к ударам: груз, брошенный на платформу, даёт силу в несколько раз больше своего веса, а перемычки тонкие. По паспортам предельная нагрузка — 150 % НПИ (разрушающая — 200 %), а у малых SL6J1 и SL6H5 — 120 % НПИ (разрушающая — 150 %). Выше предельной у датчика может уйти нуль, выше разрушающей возможна поломка.
Поэтому под платформой ставят упоры — регулируемые винты или жёсткие стойки под углами платформы, а в конструкции весов иногда ещё и упор под нагружаемым концом датчика. При рабочей нагрузке между упором и платформой остаётся зазор, и весь вес идёт через датчик. При перегрузе платформа опускается чуть больше, ложится на упоры, и лишняя сила уходит в основание мимо датчика.
- Упор должен сработать раньше, чем нагрузка дойдёт до предельной по паспорту. Зазор обычно выставляют опытным путём: нагружают весы грузом, чуть большим Max, и подводят упор, пока он не начнёт влиять на показания. Цифр зазора в паспортах Sierra нет — они зависят от прогиба конкретного датчика и платформы.
- При рабочих нагрузках упор не должен касаться платформы: иначе часть груза уходит мимо датчика, и весы недовешивают, особенно на углах.
- Угловые упоры защищают и от бокового перегруза: груз, поставленный на самый край, не перекосит платформу сверх допустимого.
Удары учитывают и в номинале — коэффициентом запаса в калькуляторе подбора. Если грузы бросают, лучше взять номинал с запасом и поставить упоры, чем менять датчики после каждого удара.
Сигнал: сколько микровольт на одно деление
В одноточечных весах датчик один, поэтому весь сигнал весов — это сигнал одного датчика. При РКП 2,0 мВ/В и питании 5 В полный номинал даёт 10 мВ, у SL6J1 (1,0 мВ/В) — 5 мВ. Масса платформы «съедает» часть диапазона, а на одно деление весов приходятся единицы микровольт. Калькулятор показывает, хватит ли сигнала и совместим ли датчик с весами по классу.
Выход при Max = РКП · U · Max / Emax; сигнал на деление = РКП · U · e / Emax; число делений n = Max / e — не больше nmax = 3000 (класс C3). vmin = Emax / Y по паспорту (Y = 7500, у SL6J1 — 5000) и должно быть не больше e. Датчик один, поэтому множитель √N = 1.
Пример: SL6N 30 кг, весы Max 15 кг, e = 5 г, платформа 2 кг, питание 5 В. Выход при Max = 2,0 · 5 · 15 / 30 = 5 мВ, на деление — 2,0 · 5 · 0,005 / 30 = 1,67 мкВ. n = 15 / 0,005 = 3000 — ровно nmax. vmin = 30 / 7500 = 4 г ≤ 5 г — проходит. Какой индикатор разрешит такой сигнал, — в статье «Весовой индикатор: как выбрать и подключить».
Подключение: кабель, индикатор, АЦП, ПЛК
Все одноточечные датчики Sierra подключаются по четырёхпроводной схеме, цвета жил в паспортах одинаковы: красный — питание (+), чёрный — питание (−), зелёный — сигнал (+), белый — сигнал (−), прозрачный — экран (у SL6F — «прозрачный или жёлтый»). Кабель по паспортам — 4-жильный экранированный: Ø 4,2 мм у SL6J1, SL6H5, SL6D и SL6N, Ø 5,7 мм у SL6Q, SL6E, SL6E3, SL6G, SL6W и SL6F. Длина кабеля зависит от исполнения — смотрите поле «Кабель» в карточке.
Сумматор для одноточечных весов не нужен: датчик один и подключается прямо к измерительному прибору.
Готовые весы: индикатор питает мост, показывает вес, тарирует и калибруется. Проверьте, что вход индикатора принимает РКП датчика: у SL6J1 он 1,0 мВ/В. Подробно — в статье «Весовой индикатор: как выбрать и подключить».
Самодельные весы и прототипы: HX711 питает мост и оцифровывает сигнал. Малые SL6J1, SL6H5 и SL6N часто используют именно так. Схема и код — в статье «Тензодатчик и Arduino: подключение через HX711».
Дозаторы и фасовочные линии: сигнал выводят в контроллер через весовой АЦП или нормирующий усилитель. Подробно — в статье «Весовой АЦП и нормирующий усилитель».
Укорачивать, удлинять, 4 или 6 проводов, экран и помехи — в статье «Кабель тензодатчика: 4 и 6 проводов». Общая схема — в статье «Как подключить тензодатчик».
Сопротивление изоляции по паспортам — не менее 5000 МОм при 50 В; мегаомметр на 250 В и выше может повредить датчик. Как проверить датчик мультиметром — в статье «Как проверить тензодатчик».
Где применяют одноточечные датчики
Платформа до 350 × 350 мм, Max от сотен граммов до десятков килограммов: SL6J1, SL6H5, SL6D, SL6N. В карточке SL6D перечислены торговые весы, в которые он ставится на замену.
Чаша, лоток или бункер на одном датчике. В карточках SL6 среди применений — дозаторы. Важно, чтобы центр тяжести ёмкости с продуктом оставался в пределах паспортной платформы. Про бункеры на нескольких опорах — в статье «Взвешивание бункеров и ёмкостей».
Отрезок конвейера на одном датчике взвешивает изделие на ходу. Длина рамы конвейера должна укладываться в паспортную платформу. Вибрацию и помехи разбирает статья «Почему „плавают“ весы».
Платформа до 600 × 600 мм и сотни килограммов: SL6E, SL6E3, SL6G, SL6W. Для платформ больше паспортных — весы на четырёх датчиках, см. «Как выбрать тензодатчик».
Типичные ошибки с одноточечными датчиками
| Ошибка | Что происходит | Как правильно |
|---|---|---|
| Платформа больше паспортной | Показания зависят от того, где лежит груз; весы не проходят проверку углов | Модель — по размеру платформы из паспорта; если не помещается — весы на четырёх датчиках |
| Номинал по Max без платформы | Платформа и удары перегружают датчик, нуль уходит | Номинал ≥ (Max + масса платформы) с запасом на удары |
| Нет упоров от перегруза | Брошенный груз гнёт перемычки: нуль смещается, датчик ломается | Упоры под углами платформы; срабатывают до предельной нагрузки по паспорту |
| Упор касается платформы при рабочей нагрузке | Часть груза идёт мимо датчика: недовес, особенно на углах | Зазор выставлять под нагрузкой чуть больше Max |
| Нет проставок, платформа лежит на корпусе | Упругий элемент зажат, датчик не чувствует груз или показания «ползут» | Крепить только за крайние площадки через проставки |
| Длинный винт или перетянутая резьба | Винт упирается в дно отверстия, срывает резьбу или деформирует площадку | Длина винта — по глубине резьбы с чертежа; момент — у менеджера Sierra |
| Подпиливание углов на месте | Заводская юстировка теряется, датчик испорчен | Искать механическую причину; при сомнениях — к менеджеру Sierra |
| Мойка из шланга | Влага проникает к мосту: дрейф нуля, падение изоляции | IP65 по паспорту — защищать датчик от прямой струи |
Найдите причину
Если весы уже врут, пошаговая диагностика — в статьях «Тензодатчик сломался или не работает» и «Почему „плавают“ весы».
Чек-лист: одноточечные весы готовы к работе
Проверьте себя
Частые вопросы
Что такое одноточечный тензодатчик?
Датчик-параллелограмм, на который крепится вся платформа весов. Весам хватает одного датчика, а показания почти не зависят от места груза на платформе. В каталоге Sierra это серия SL6: SL6J1, SL6H5, SL6D, SL6N, SL6Q, SL6E, SL6E3, SL6G, SL6W и SL6F.
Какой размер платформы допускает одноточечный датчик?
Размер указан в паспорте модели: SL6J1 и SL6H5 — 200 × 200 мм, SL6D и SL6N — 350 × 350, SL6Q — 400 × 400, SL6E — 400 × 500, SL6E3 — 500 × 500, SL6G — 500 × 600, SL6W — 600 × 600 мм. У SL6F размер зависит от номинала: от 600 × 600 до 1200 × 1200 мм. Если нужного размера в паспорте нет, уточните у менеджера Sierra.
Как выбрать номинал одноточечного датчика?
Сложите Max весов и массу платформы, умножьте на запас на удары и возьмите ближайший номинал не меньше. Затем проверьте, что платформа не больше допустимой по паспорту модели. Калькулятор в статье делает это по реальному ряду каталога Sierra.
Можно ли самому спилить углы датчика, если весы врут на углах?
Нет. Угловая юстировка сделана на заводе, и доработка на месте её испортит. Почти всегда причина механическая: большая или гибкая платформа, касание основания или упора, натянутый кабель. Если механика в порядке, обратитесь к менеджеру Sierra.
Какой класс защиты у одноточечных датчиков?
По паспортам всех моделей SL6 — IP65, корпус из алюминиевого сплава. Датчик защищён от пыли и брызг, но не рассчитан на мойку струёй и погружение.
Какая предельная нагрузка у одноточечных датчиков?
По паспортам — 150 % НПИ, разрушающая — 200 %. У SL6J1 и SL6H5 — 120 и 150 %. Упоры под платформой должны срабатывать раньше предельной нагрузки.
Какой момент затяжки винтов крепления?
В паспортах SL6 момент затяжки не указан — только резьба и глубина отверстий на чертеже. Момент для вашей модели уточните у менеджера Sierra; корпус алюминиевый, перетягивать нельзя.
Нужен ли сумматор для одноточечных весов?
Нет. Датчик один и подключается напрямую к индикатору, АЦП или HX711 по четырём проводам: красный и чёрный — питание, зелёный и белый — сигнал, прозрачный — экран.
Словарь
- Одноточечный датчик (single point)
- Датчик-параллелограмм, который держит всю платформу весов и мало чувствителен к положению груза.
- Параллелограмм
- Упругий элемент из двух одинаковых перемычек между жёсткими торцами: нагружаемый конец опускается, не поворачиваясь.
- Угловая (внецентренная) погрешность
- Разница показаний одного груза в центре и у края платформы.
- Угловая юстировка
- Заводская доводка датчика: снятие металла в зоне перемычек, пока угловая погрешность не войдёт в допуск.
- Угловая коррекция
- Строка паспорта SL6, нормирующая результат юстировки: 0,02 % от нагрузки на 100 мм.
- Размер платформы
- Наибольшая платформа, при которой действуют паспортные характеристики датчика.
- Упор
- Ограничитель под платформой, который при перегрузе принимает её на себя.
- НПИ
- Наибольший предел измерений датчика (номинал).
- РКП
- Рабочий коэффициент передачи: сигнал при номинальной нагрузке, мВ на 1 В питания.
- vmin
- Минимальный поверочный интервал датчика: НПИ / Y; у SL6 Y = 7500, у SL6J1 — 5000.
Источники
- Паспорта тензодатчиков Sierra SL6J1, SL6H5, SL6D, SL6N, SL6Q, SL6E, SL6E3, SL6G, SL6W (PDF) и SL6F (DOC): номиналы, характеристики, угловая коррекция, размер платформы, чертежи с резьбой, подключение.
- ТУ 26.51.66-001-83071865-2018 «Датчик тензометрический» (ООО «Сиерра»): таблица 2 — тип SL6 семейства Bend beam.
- Описание типа средства измерений к сертификат об утверждении типа № 76409-19, рег. № 76409-19 «Датчики весоизмерительные тензорезисторные Sierra»: модификация SL6 — одноточечный, таблица 8.
- ГОСТ 8.631–2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
- Карточки каталога sierra.market, раздел «Одноточечные (single point)»: исполнения, резьба, кабель, применение.
