Тензодатчик с Arduino и HX711: подключение, калибровка, примеры кода

Что такое HX711

HX711 — микросхема компании Avia Semiconductor, специально сделанная для весов: 24-битный сигма-дельта АЦП, малошумящий усилитель с программируемым коэффициентом (PGA), мультиплексор на два дифференциальных входа, стабилизатор питания для датчика и встроенный генератор. Регистров нет: всё управление — через выводы и число тактовых импульсов. Поэтому HX711 легко читать с любой платы — Arduino, ESP32, STM32, Raspberry Pi.

Чаще всего используют готовый модуль — маленькую плату с HX711, стабилизатором и клеммами E+, E−, A−, A+, B−, B+ со стороны датчика и GND, DT, SCK, VCC со стороны платы.

Как из деформации получается число

Тензодатчик — упругий элемент с наклеенными тензорезисторами. Под нагрузкой металл деформируется (закон Гука), сопротивление резисторов меняется: ΔR/R = K·ε, где K — коэффициент тензочувствительности (около 2 для металлической фольги), ε — относительная деформация. При ε = 0,1 % и K = 2 сопротивление меняется всего на 0,2 %. Такие изменения меряют мостом Уитстона — подробно в статье «Что такое тензодатчик».

Почему только полный мост

Все датчики Sierra — полный мост с четырьмя выводами, их подключают к HX711 напрямую. Трёхпроводные «половинки» из напольных весов собирают в мост парами или с дополнительными резисторами — это отдельная тема («Мостовая схема подключения»).

Какой тензодатчик Sierra подойдёт для Arduino

Для проектов на HX711 удобнее всего одноточечные датчики: один датчик держит всю платформу, крепится двумя болтами снизу и двумя сверху. Для подвешенного груза — S-образный, для бункеров и дозаторов — сильфонный.

Цифры — из паспортов Sierra, номиналы — по каталогу Sierra на сентябрь 2026. У всех моделей 4 жилы + экран: красный — питание +, чёрный — питание −, зелёный — сигнал +, белый — сигнал −, прозрачный — экран. Изоляция ≥ 5000 МОм при 50 В.

• Номинал с запасом 20–30 %: удары, неравномерная нагрузка и тара съедают запас. Предельная нагрузка у SL6J1 и SL6H5 — 120 % НПИ, у SL6N и SL6E — 150 %.
• Не берите номинал «с огромным запасом»: датчик 100 кг под грузом 1 кг выдаёт 1 % своего сигнала — шум HX711 станет заметен.
• Питание: модуль HX711 питает мост напряжением около 4–5 В (у разных модулей по-разному — измерьте между E+ и E−). Это ниже рекомендуемого для SL6H5 (9–12 В): датчик работает, сигнал просто пропорционально меньше.

SL6 · Одноточечные SBM11 · Сильфонный SH3 · S-образный Минисенсоры · до 50 кг

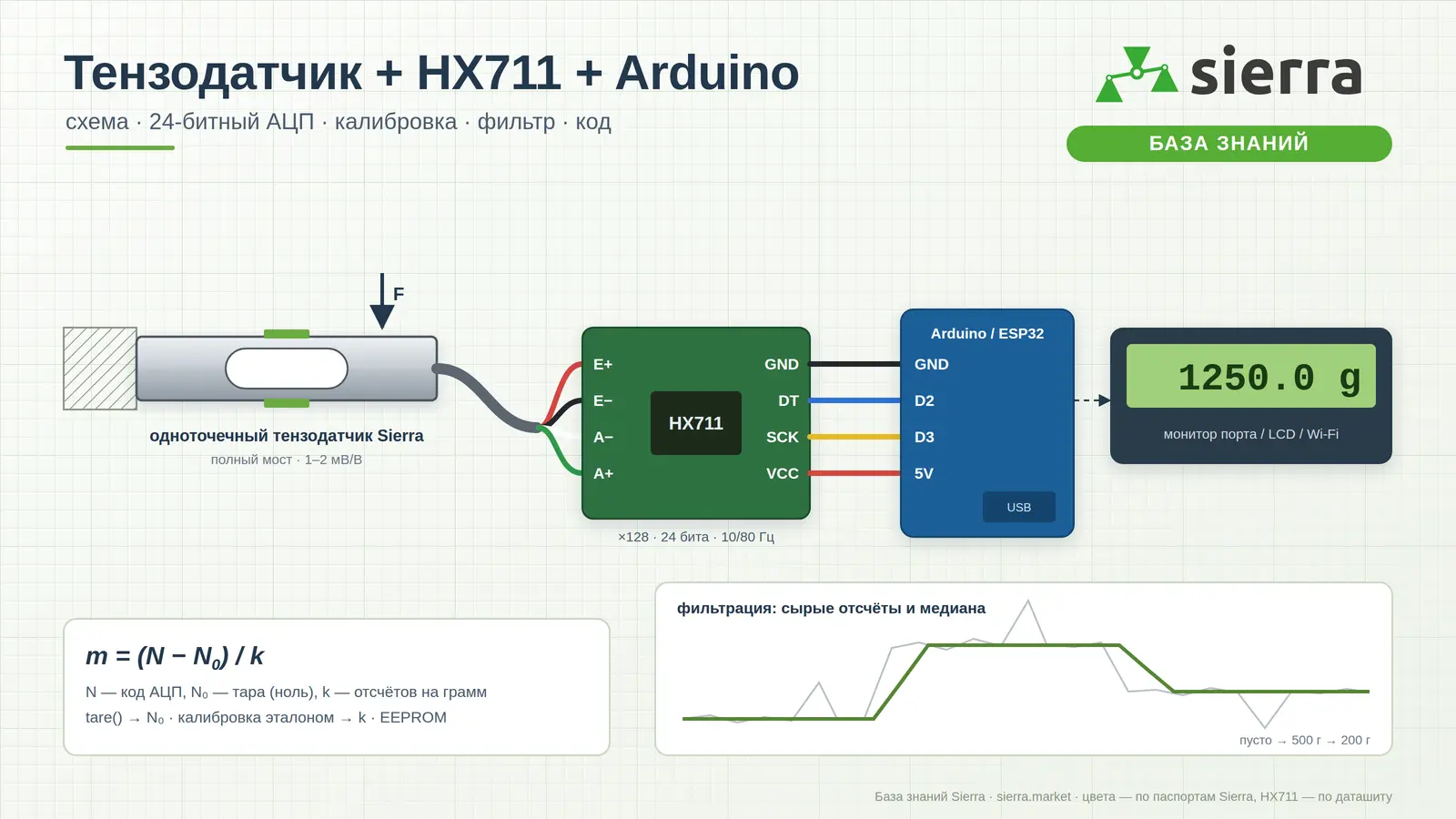

Схема подключения тензодатчика к HX711 и Arduino

Нажмите на название провода или на сам провод — он подсветится на схеме, а ниже появится пояснение. Переключатель вверху меняет плату.

Если у датчика шесть проводов

У HX711 нет входов обратной связи SEN±. Жилы SEN+ и SEN− шестипроводного датчика соединяют с E+ и E− соответственно (перемычкой на клеммах). Цвета SEN у разных производителей разные — сверяйтесь с паспортом. Датчики Sierra из таблицы выше четырёхпроводные, для них этот шаг не нужен.

Питание модуля и логические уровни

У HX711 три вывода питания: DVDD — цифровая часть, AVDD — аналоговая часть и питание моста, VSUP — вход встроенного стабилизатора. На модулях всё это уже разведено, и снаружи остаётся один вывод VCC.

• DVDD должно совпадать с питанием микроконтроллера — так требует даташит. Arduino Uno/Nano — 5 В, ESP32 и ESP8266 — 3,3 В. Тогда уровни DT/SCK совместимы без преобразователей.
• AVDD задаёт встроенный стабилизатор через внешний транзистор и делитель R1/R2: AVDD = 1,25 В × (R1 + R2) / R1. Оно должно быть минимум на 100 мВ ниже VSUP. Поэтому на мост приходит немного меньше, чем на VCC; точное значение зависит от модуля — измерьте мультиметром между E+ и E−.
• Ратиометрия. Мост и опорное напряжение АЦП питаются от одного AVDD, поэтому колебания питания почти не меняют код: и сигнал, и шкала меняются пропорционально. Число отсчётов на килограмм от AVDD не зависит, но при 3,3 В сигнал в милливольтах меньше, и шум заметнее.
• Синфазное напряжение. Средняя точка моста — около AVDD/2, а вход должен быть в пределах от 1,2 В до AVDD − 1,3 В. При AVDD 2,6 В запаса почти нет, при 3,3–5 В всё в порядке.

Меры безопасности

1. Переподключайте провода только при отключённом питании.
2. Не подавайте на VCC модуля больше 5,5 В.
3. Паяйте паяльником 25–40 Вт при 300–350 °C, не перегревайте контактные площадки модуля.
4. Работайте на антистатическом коврике или хотя бы коснитесь заземлённого предмета перед работой.
5. Не проверяйте изоляцию датчика мегаомметром выше 50 В — в паспортах Sierra изоляция нормирована при 50 В.

Каналы A и B, усиление 128, 64 и 32

Во входном мультиплексоре два дифференциальных канала. Канал выбирают не командой, а числом импульсов SCK после чтения 24 бит — выбор действует на следующее измерение.

• После включения и после выхода из сна HX711 всегда начинает с канала A, усиление 128.
• После смены канала или усиления первое значение ненадёжно: время установления — 400 мс при 10 Гц. Библиотека делает «холостое» чтение при set_gain(), но в своём коде переключение каналов учитывайте.
• Канал B с усилением 32 для датчика 2 мВ/В даёт вчетверо меньше отсчётов на килограмм, чем канал A. Для двух одинаково точных датчиков лучше два модуля HX711.

Частота опроса: 10 или 80 Гц

Частоту задаёт вывод RATE микросхемы: 0 — 10 Гц, 1 — 80 Гц. На большинстве модулей RATE соединён с GND (10 Гц); для 80 Гц его отпаивают и подключают к питанию — где именно, зависит от модуля. Скетч частоту не меняет.

При внешнем кварце частота пропорциональна его частоте: 11,0592 МГц дают ровно 10 или 80 Гц. Модули обычно работают от внутреннего генератора, поэтому реальная частота может немного отличаться от номинальной.

Разрешение: сколько отсчётов на килограмм

Код АЦП пропорционален отношению сигнала к диапазону. Для полного моста и питания моста от AVDD формула упрощается: отсчётов на номинал = S [мВ/В] / 1000 × усиление × 2²⁴. Для датчика 2 мВ/В при усилении 128 это около 4,3 млн отсчётов.

Вывод из расчёта: разрядность у HX711 огромная, но ограничивает точность не она, а шум, дрейф и механика. Весы, которые стабильно показывают 1 г на датчике 10 кг (1/10 000 номинала), — хороший результат для любительской конструкции.

Arduino, ESP32 и выбор выводов

DT и SCK — обычные цифровые выводы: аппаратный интерфейс не нужен, библиотека формирует импульсы программно. Совет из практики: начинайте с Arduino Uno — она «прощает» ошибки подключения и работает на 5 В, как большинство модулей. Для весов с Wi-Fi переходите на ESP32.

Arduino IDE и библиотеки HX711

Установка

1. Скачайте Arduino IDE с официального сайта arduino.cc и установите.
2. Подключите плату по USB. У плат-клонов с чипом CH340 может понадобиться драйвер CH340.
3. Выберите плату: Инструменты → Плата (Arduino Uno, Nano). Для ESP32 сначала установите пакет плат «esp32 by Espressif Systems» через Менеджер плат; если его нет в списке — добавьте ссылку на индекс Espressif из их документации в Настройки → Дополнительные ссылки для менеджера плат.
4. Выберите порт: Инструменты → Порт (COMx в Windows, /dev/ttyUSBx или /dev/ttyACMx в Linux).
5. Библиотека: Скетч → Подключить библиотеку → Управлять библиотеками, поиск «HX711», установите HX711 Arduino Library (автор Bogdan Necula).

Главные функции библиотеки HX711 (bogde)

Первый скетч: читаем сырые значения

Начните с проверки связи: скетч печатает код АЦП пять раз в секунду. Откройте монитор порта на скорости 115200.

// Первый скетч: сырые значения HX711
#include <HX711.h>

const uint8_t PIN_DOUT = 2;  // DT модуля
const uint8_t PIN_SCK  = 3;  // SCK модуля

HX711 scale;

void setup() {
  Serial.begin(115200);
  scale.begin(PIN_DOUT, PIN_SCK);  // канал A, усиление 128
  Serial.println(F("HX711: чтение сырых значений"));
}

void loop() {
  if (scale.wait_ready_timeout(1000)) {
    long raw = scale.read();
    Serial.print(F("Код АЦП: "));
    Serial.println(raw);
  } else {
    Serial.println(F("HX711 не отвечает: проверьте VCC, GND, DT и SCK"));
  }
  delay(200);
}

• Без нагрузки код — какое-то число (у каждого датчика своё, может быть отрицательным). Это нормально — его уберёт тара.
• Надавите на датчик в рабочем направлении — код должен расти. Уменьшается — поменяйте местами зелёную и белую жилы.
• Постоянно 8388607 или −8388608 — вход насыщен: оборвана сигнальная жила или перепутаны E и A.
• «HX711 не отвечает» — нет питания модуля, нет общего GND или DT/SCK не на тех выводах.

Калибровка весов на HX711

Калибровка находит два числа: ноль (offset — код пустых весов) и коэффициент k (сколько отсчётов на грамм или килограмм). Всё остальное — арифметика: вес = (код − ноль) / k.

1. Установите датчик на рабочее место, включите и дайте прогреться 10–15 минут.
2. Уберите всё с весов, выполните тару: scale.tare(20) — запомнит ноль по 20 значениям.
3. Положите груз известной массы — лучше 30–100 % от рабочего диапазона. Подойдут гири или предмет, взвешенный на поверенных весах.
4. Посчитайте k = (код с грузом − ноль) / масса и вызовите scale.set_scale(k).
5. Проверьте другим грузом. Сохраните ноль и k в EEPROM, чтобы не калибровать после каждого включения.

Скетч калибровки через монитор порта: отправьте любой символ на пустых весах, затем положите эталон и введите его массу.

// Калибровка через монитор порта (115200 бод, «Нет конца строки» не важно)
#include <HX711.h>

HX711 scale;

void waitKey() {
  while (Serial.available()) Serial.read();  // очистить буфер
  while (!Serial.available()) delay(10);
  delay(50);
  while (Serial.available()) Serial.read();
}

void setup() {
  Serial.begin(115200);
  scale.begin(2, 3);

  Serial.println(F("1. Уберите всё с весов и отправьте любой символ"));
  waitKey();
  scale.tare(20);
  Serial.print(F("Ноль (offset): "));
  Serial.println(scale.get_offset());

  Serial.println(F("2. Положите эталон и введите его массу в граммах"));
  while (!Serial.available()) delay(10);
  float ref = Serial.parseFloat();

  float k = scale.get_value(20) / ref;  // отсчётов на 1 г
  scale.set_scale(k);
  Serial.print(F("Коэффициент k = "));
  Serial.println(k, 4);
  Serial.println(F("Запишите offset и k — они понадобятся в рабочем скетче"));
}

void loop() {
  Serial.print(scale.get_units(10), 1);
  Serial.println(F(" г"));
  delay(500);
}

Тара и ноль: в чём разница

В библиотеке ноль и тара — одна операция: tare() запоминает текущий код как смещение. Разница — в смысле: ноль ставят на пустых весах, тару — когда на весах уже стоит ёмкость, чтобы видеть только содержимое.

• Ноль «уплывает» от температуры и ползучести. Кнопка тары на корпусе решает это для бытовых весов.
• Если ноль и коэффициент сохранены в EEPROM, при включении с грузом весы покажут правильный вес. Если при включении вызывается tare(), включать весы нужно пустыми.
• Автоматическое слежение за нулём: если несколько секунд вес меньше половины деления и не меняется — тихо обновляйте ноль. Так делают промышленные терминалы.

Фильтрация: как убрать дрожание веса

Показания HX711 всегда немного «дышат»: шум микросхемы, наводки, вибрация стола. Фильтр — компромисс между спокойными цифрами и скоростью реакции. Сравните фильтры на одних и тех же данных: весы пустые, затем кладут 500 г, затем меняют на 200 г; красные всплески — одиночные помехи.

Прежде чем усложнять фильтр, уберите источник шума: короткие провода DT/SCK, отдельный стабилизатор для модуля, конденсатор 10–100 мкФ по питанию, датчик и модуль подальше от блока питания и реле, экран на GND в одной точке.

Генератор готового скетча

Выберите плату, выводы и фильтр — получите полный скетч весов: тара по кнопке и из монитора порта (t), калибровка командой c 500, вывод коэффициента (p), сохранение калибровки в EEPROM (Arduino) или Preferences (ESP32).

// Весы на HX711 и тензодатчике Sierra
// Сгенерировано: sierra.market/company/articles/16214/
// Плата: Arduino Uno; DT → D2, SCK → D3, кнопка нуля → D4
// Библиотека: «HX711 Arduino Library» (автор Bogdan Necula), менеджер библиотек Arduino IDE
// Частота 10 или 80 Гц задаётся выводом RATE на модуле, а не скетчем.
#include <HX711.h>
#include <EEPROM.h>

const uint8_t PIN_DOUT = 2;
const uint8_t PIN_SCK  = 3;
const uint8_t PIN_TARE = 4;   // кнопка между выводом и GND
const uint8_t GAIN     = 128;  // канал A: 128 или 64
const uint8_t SAMPLES  = 7;  // отсчётов на одно показание
const unsigned long PERIOD_MS = 250;

float calFactor = 420.00;  // отсчётов АЦП на 1 г (уточните калибровкой)
HX711 scale;
unsigned long lastPrint = 0;

struct Cal { long offset; float factor; uint16_t magic; };
const uint16_t CAL_MAGIC = 0xCA11;

void loadCal() {
  Cal c;
  EEPROM.get(0, c);
  if (c.magic == CAL_MAGIC && c.factor != 0 && !isnan(c.factor)) {
    scale.set_offset(c.offset);
    calFactor = c.factor;
  } else {
    scale.tare(20);  // калибровки ещё нет: ноль по пустым весам
  }
}

void saveCal() {
  Cal c = { scale.get_offset(), calFactor, CAL_MAGIC };
  EEPROM.put(0, c);  // пишет только изменившиеся байты
}

float readMedian() {
  long v[SAMPLES];
  for (uint8_t i = 0; i < SAMPLES; i++) v[i] = scale.read();
  for (uint8_t i = 1; i < SAMPLES; i++) {  // сортировка вставками
    long x = v[i];
    int8_t j = i - 1;
    while (j >= 0 && v[j] > x) { v[j + 1] = v[j]; j--; }
    v[j + 1] = x;
  }
  return (v[SAMPLES / 2] - scale.get_offset()) / scale.get_scale();
}

float readWeight() {
  return readMedian();  // медиана убирает одиночные выбросы
}

void handleSerial() {
  if (!Serial.available()) return;
  char cmd = Serial.read();
  if (cmd == 't') {  // ноль (тара)
    scale.tare(20);
    saveCal();
    Serial.println(F("Ноль установлен"));
  } else if (cmd == 'c') {  // c 500 — калибровка эталоном 500 г
    float ref = Serial.parseFloat();
    if (ref > 0) {
      calFactor = scale.get_value(20) / ref;
      scale.set_scale(calFactor);
      saveCal();
      Serial.print(F("Коэффициент: "));
      Serial.println(calFactor, 4);
    }
  } else if (cmd == 'p') {  // показать калибровку
    Serial.print(F("offset = "));
    Serial.print(scale.get_offset());
    Serial.print(F(", k = "));
    Serial.println(calFactor, 4);
  }
}

void setup() {
  Serial.begin(115200);
  scale.begin(PIN_DOUT, PIN_SCK, GAIN);
  pinMode(PIN_TARE, INPUT_PULLUP);
  if (!scale.wait_ready_timeout(1000)) {
    Serial.println(F("HX711 не отвечает: проверьте VCC, GND, DT и SCK"));
  }
  loadCal();
  scale.set_scale(calFactor);
  Serial.println(F("t — ноль, c 500 — калибровка грузом 500 г, p — коэффициент"));
}

void loop() {
  handleSerial();
  if (digitalRead(PIN_TARE) == LOW) {
    scale.tare(20);
    saveCal();
    Serial.println(F("Ноль"));
    while (digitalRead(PIN_TARE) == LOW) delay(10);  // ждём отпускания
  }
  if (millis() - lastPrint >= PERIOD_MS && scale.wait_ready_timeout(200)) {
    lastPrint = millis();
    Serial.print(readWeight(), 1);
    Serial.println(F(" г"));
  }
}

Скетч по умолчанию проверен компилятором для Arduino Uno. Коэффициент 420 — пример; свой получите калибровкой.

Несколько датчиков: сумматор или несколько HX711

Платформа на четырёх опорах, бочка на трёх ногах, самодельные напольные весы — датчиков больше одного. Вариантов три.

1. Параллельно через сумматор (соединительную коробку) на один HX711. Все красные — на E+, все чёрные — на E−, все зелёные — на A+, все белые — на A−. На выходе — один «датчик» с суммарным номиналом и той же чувствительностью в мВ/В. Датчики — только одной модели и номинала. В сумматорах JB01 и SJB-S есть подстройка углов.
2. Каждый датчик на свой HX711. DT у каждого модуля свой, SCK можно общий. Вес каждого угла виден отдельно — удобно для контроля центра тяжести и выравнивания углов в программе.
3. Второй датчик на канал B. Только усиление 32 и только поочерёдное чтение с установлением после переключения. Компромиссный вариант.

Практические проекты

Кухонные весы с дисплеем

Arduino Nano, датчик SL6H5 на 4 или 8 кг, дисплей LCD 1602 с переходником I2C, кнопка тары. Подключение: дисплей SDA → A4, SCL → A5; HX711 DT → D2, SCK → D3; питание 5 В и GND — общие.

// Кухонные весы: Arduino Nano + HX711 + LCD 1602 I2C + кнопка тары
#include <HX711.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>  // библиотека «LiquidCrystal I2C»

const uint8_t PIN_DOUT = 2, PIN_SCK = 3, PIN_TARE = 4;
const float CAL_FACTOR = 420.0;  // ваш коэффициент из калибровки

HX711 scale;
LiquidCrystal_I2C lcd(0x27, 16, 2);  // адрес бывает 0x27 или 0x3F

void setup() {
  pinMode(PIN_TARE, INPUT_PULLUP);
  lcd.init();
  lcd.backlight();
  lcd.print("Scale: zeroing");
  scale.begin(PIN_DOUT, PIN_SCK);
  scale.set_scale(CAL_FACTOR);
  scale.tare(20);
  lcd.clear();
}

void loop() {
  if (digitalRead(PIN_TARE) == LOW) {
    lcd.setCursor(0, 1);
    lcd.print("Tare...         ");
    scale.tare(20);
    while (digitalRead(PIN_TARE) == LOW) delay(10);
  }
  float g = scale.get_units(5);
  if (g > -0.5 && g < 0.5) g = 0;  // не показывать «-0.0»

  lcd.setCursor(0, 0);
  lcd.print("Weight:         ");
  lcd.setCursor(8, 0);
  lcd.print(g, 1);
  lcd.print(" g");

  lcd.setCursor(0, 1);
  lcd.print(g * 0.035274, 2);  // унции
  lcd.print(" oz          ");
  delay(200);
}

Стандартный знакогенератор дисплеев 1602 на контроллере HD44780 кириллицу обычно не содержит — поэтому надписи латиницей.

Автокормушка по весу

Миска стоит на датчике, шнек или заслонка включается реле и работает, пока в миске не прибавится нужная порция. Обязательно ограничение по времени: если корм кончился, мотор не должен крутиться бесконечно.

// Автокормушка: дозирование по весу с защитой по времени
#include <HX711.h>

const uint8_t PIN_DOUT = 2, PIN_SCK = 3, PIN_RELAY = 7;
const float CAL_FACTOR = 420.0;           // ваш коэффициент
const float PORTION_G = 50.0;             // порция, г
const unsigned long MAX_RUN_MS = 15000;   // мотор не дольше 15 с

HX711 scale;

bool feed(float portion) {
  float start = scale.get_units(10);
  unsigned long t0 = millis();
  digitalWrite(PIN_RELAY, HIGH);
  while (scale.get_units(3) - start < portion) {
    if (millis() - t0 > MAX_RUN_MS) {  // корм кончился или заклинило
      digitalWrite(PIN_RELAY, LOW);
      return false;
    }
  }
  digitalWrite(PIN_RELAY, LOW);
  return true;
}

void setup() {
  Serial.begin(115200);
  pinMode(PIN_RELAY, OUTPUT);
  digitalWrite(PIN_RELAY, LOW);
  scale.begin(PIN_DOUT, PIN_SCK);
  scale.set_scale(CAL_FACTOR);
  scale.tare(20);
}

void loop() {
  if (Serial.read() == 'f') {  // команда «покормить»; в проекте — по часам RTC
    Serial.println(feed(PORTION_G) ? F("Порция выдана") : F("Ошибка: нет корма?"));
  }
}

Контроль запасов

Банки с крупой, канистры, баллоны: по весу видно, сколько осталось. Каждой ёмкости — свой датчик и свой HX711 (общий SCK), в программе — масса пустой и полной ёмкости.

// Контроль запасов: две ёмкости, два HX711 с общим SCK
#include <HX711.h>

struct Item {
  const char* name;
  uint8_t dout;
  float factor;   // коэффициент своего датчика
  long offset;    // ноль пустой платформы
  float empty_g;  // масса пустой ёмкости
  float full_g;   // масса полной ёмкости
  HX711 hx;
};

const uint8_t PIN_SCK = 3;
Item items[] = {
  {"Мука",  2, 420.0, 0, 350, 5350},
  {"Сахар", 4, 415.0, 0, 300, 3300},
};
const uint8_t N = sizeof(items) / sizeof(items[0]);

void setup() {
  Serial.begin(115200);
  for (uint8_t i = 0; i < N; i++) {
    items[i].hx.begin(items[i].dout, PIN_SCK);
    items[i].hx.set_scale(items[i].factor);
    items[i].hx.tare(20);  // или set_offset() из сохранённой калибровки
  }
}

void loop() {
  for (uint8_t i = 0; i < N; i++) {
    float g = items[i].hx.get_units(5) - items[i].empty_g;
    float pct = 100.0 * g / (items[i].full_g - items[i].empty_g);
    Serial.print(items[i].name);
    Serial.print(F(": "));
    Serial.print(pct, 0);
    Serial.println(pct < 20 ? F(" % — пора докупить") : F(" %"));
  }
  delay(5000);
}

ESP32: отправка веса по Wi-Fi

ESP32 отправляет вес на свой сервер, в систему «умного дома» или по MQTT. Адрес сервера, имя и пароль сети задайте свои; пароль не публикуйте вместе со скетчем.

// ESP32: вес по Wi-Fi (HTTP POST в JSON)
#include <WiFi.h>
#include <HTTPClient.h>
#include <HX711.h>

const char* WIFI_SSID = "ваша_сеть";
const char* WIFI_PASS = "пароль_сети";
const char* URL = "http://192.168.1.10:8080/weight";  // ваш сервер

const uint8_t PIN_DOUT = 16, PIN_SCK = 17;
HX711 scale;

void setup() {
  Serial.begin(115200);
  scale.begin(PIN_DOUT, PIN_SCK);
  scale.set_scale(420.0);  // ваш коэффициент
  scale.tare(20);
  WiFi.begin(WIFI_SSID, WIFI_PASS);
  while (WiFi.status() != WL_CONNECTED) delay(500);
  Serial.println(WiFi.localIP());
}

void loop() {
  float g = scale.get_units(10);
  if (WiFi.status() == WL_CONNECTED) {
    HTTPClient http;
    http.begin(URL);
    http.addHeader("Content-Type", "application/json");
    int code = http.POST("{\"weight_g\":" + String(g, 1) + "}");
    Serial.printf("%.1f г, HTTP %d\n", g, code);
    http.end();
  }
  delay(10000);
}

Связь с ПЛК

Arduino можно научить отвечать по Modbus RTU через преобразователь RS-485, но для промышленного контроллера надёжнее готовый весовой АЦП: у него есть питание 12–24 В, защищённые входы и заводская настройка. У Sierra это SMB101 (Modbus RTU/TCP) и FD-3 (4–20 мА, 0–10 В).

Ограничения HX711: торговля и промышленность

HX711 — отличный АЦП для учебных, бытовых и опытных устройств. Но весы — это ещё корпус, защита входов, помехоустойчивость, метрология и документы. Где проходит граница:

Промышленные решения Sierra: тензодатчики, соединительные коробки, весовые терминалы (например, XK3190-A12E), преобразователи сигнала и кабель для тензодатчиков. Подключение к терминалу — в статье «Как подключить тензодатчик».

Симптом → причина

Проверить сам датчик мультиметром (сопротивления красный–чёрный, зелёный–белый, изоляция) — по методике из статьи «Как проверить тензодатчик».

Проверьте себя

Частые вопросы

Словарь

АЦП

Аналого-цифровой преобразователь: превращает напряжение в число.

PGA

Усилитель с программируемым коэффициентом: 128, 64 или 32 у HX711.

E+ / E−

Питание моста датчика (excitation) с модуля HX711.

A+ / A−, B+ / B−

Дифференциальные входы каналов A и B.

DT (DOUT)

Выход данных HX711; низкий уровень — значение готово.

SCK (PD_SCK)

Тактовый вход; высокий уровень дольше 60 мкс — сон.

AVDD

Аналоговое питание HX711, оно же питание моста и опорное напряжение.

Отсчёт

Единица младшего разряда кода АЦП.

Тара (offset)

Смещение нуля: код, который вычитается из показаний.

Коэффициент k (scale)

Отсчётов на единицу массы.

РКП (чувствительность)

Сигнал датчика на полной нагрузке, мВ на 1 В питания.

НПИ

Наибольший предел измерения — номинал датчика.

Источники

• Avia Semiconductor. HX711 — 24-Bit Analog-to-Digital Converter (ADC) for Weigh Scales. Даташит: PDF (копия SparkFun) — каналы, усиление, частота, шум, питание, интерфейс.
• Паспорта тензодатчиков Sierra SL6J1, SL6H5, SL6N, SL6E, SBM11, SH3 — чувствительность, сопротивления, питание, кабель, цвета жил; номиналы — каталог sierra.market.
• Библиотека HX711 для Arduino (Bogdan Necula, лицензия MIT) — функции и их поведение.
• Карточки каталога: SMB101, FD-3, соединительные коробки.
• Федеральный закон от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений»; ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия».

Читайте также
