Тензодатчик мембранный типа шайба

 Мембранный тензодатчик типа шайба (некоторые называют пончик) работает по принципу растяжения-сжатия. Мембранный датчик изготавливается из цилиндрической заготовки и никелированной(легированной) либо нержавеющей стали. Существует два принципиальных конструкции: с резьбой по середине и с цельным объёмным нагрузочным элементом (пимпочкой).  В случае наличия резьбы по середине тензодатчика шайбы - упругий элемент измерения деформации формируется в виде кольца вокруг резьбы. При наличии цельного объёмного элемента(пимпочки), кольцо упругой деформации формируется вокруг него. Чем глубже фрезеровка, тем тоньше кольцо. Чем тоньше кольцо, тем ниже номинальная нагрузка (НПИ) и выше точность. Тензорезисторы монтируются по окружности кольца через 90 градусов при схеме из четырёх тензорезисторов.  При конструкции из 8 шт тензорезисторы располагаются через каждые 45 градусов. Используют линейные (четверьтмостовые) тензорезисторы сопротивлением 350 Ом.  Общее сопротивление Мембранного тензодатчика типа "Шайба" составляет 350 Ом при 4 тензорезисторах и 700 Ом при 8 тензорезисторах. Датчики с резьбой по середине могут работать как на растяжение, так и на сжатие, тогда это тензодатчик растяжения-сжатия. Если резьбы в центре нет и сила может быть приложена только в одном направлении (с "пимпочкой"), их называют тензодатчиками сжатия.

Применение

• Автомобильные весы. Могут использоваться от 4 шт., если в автомобильных весах используется один пролёт. Для весов с двумя секциями используется от 8 датчиков веса мембранного типа.

• Железнодорожные весы. Для ЖД Весов используют тензодатчики "шайбы" от 20-30т ввиду высокого веса как железнодорожного вагона, так и его содержимого. Схема по количеству в целом совпадает с автомобильными весами и могут обладать как одной, так и двумя и четырьмя секциями.

• Бункерные весы. Количество используемых датчиков зависит от количества опор бункерных весов. Под каждую опору монтируют один датчик. Для небольших бункеров используют 3-4 штуки. Для больших бункеров могут использовать 6 и даже 8 шт.

• Испытательное оборудование. Датчики растяжения-сжатия находят широкое применение в испытательном оборудовании. Их используют при измерении силы сжатия гидравлического пресса. Пример использования SH2D4 доступен по ссылке ниже. https://www.youtube.com/watch?v=Ch6Mid1Da3Q

• Крановые весы. В крановых весах также использую датчик веса типа шайба. Для этих целей также подходит SH2D4. Конструкционные отверстия по окружности используются для фиксации в одном направлении, а резьба по центру для фиксации в противоположном. Шайба подходит для использования в крановых весах с большими номиналами (Emax) 10т, 20т, 30т и так далее.

•

Достоинства

• Высокая надежность при поперечных и осевых нагрузках

• Низкий профиль

• Компактность

• Широкий диапазон температур от -35 до +65 градусов

• Высокая устойчивость датчика.

• Удобный монтаж для датчиков  на сжатие типа "Шайба"

• Широкий диапазон применения, легко адапитруются под целевую конструкцию

• Срок службы более 10 лет

• Гарантия 3 года

Характеристики:

Корпус мембранного датчика типа шайба изготавливается из никелированной(легированной) стали и нержавеющей стали. Никелированной стали соответствует модель SH2R. SBM2R - это датчик веса из нержавеющей стали. Класс пылевлагозащиты(класс защиты) IP68, IP67. Класс IP68 предусматривает наивысший уровень защиты, используется при глубоких контактов с жидкостью. IP68 присваивается при обеспечивании герметичности тензодатчика с помощью сварки, либо специализированного герметика.  Класс точности C3 и С2 соответствует стандартам и обеспечивает высокие метрологические характеристики. Класс точности C3 — это 3000 делений с наименьшим поверочным интервалом НПИ/7500. Чувствительность, РКП от 2 мВ/В и 2,85мВ/В. Входное и выходное сопротивление от 350 Ом до 700 Ом. Кабель 4-х жильный с классической распиновкой. Длина кабеля для консольного тензодатчика от 2 до 12 метров. Рабочий диапазон температур от -35 до +65 градусов. Цена от 11 200 до 80 700 рублей. Предлагаем скидки оптовым и постоянным клиентам.

Аналоги

Тензодатчик RTN, NHS, Тензо-М М50 относят к мембранному типу(шайбам). Тензодатчики RTN принадлежит бренду HBM. Это обуславливает очень высокую цену датчиков веса. Однако, Вы можете убедиться, что тензодатчики RTN, как и датчик Keli NHS производятся в Китае. SH2F является аналогом HBM RTN и Keli NHS. Купить мембранный тензодатчик типа SH2R 2t у нас Вы можете по цене от 10 500 рублей против цены около 60 000 рублей за HBM RTN и 12 000 рублей за Keli NHS. Прямые поставки от производителя в Китае. Доставляем по Москве и всем городам России: Казань, Санкт-Петербург, Ростов-на-дону, Волгоград, Екатеринбург, Новосибирск, Омск, Челябинск, Краснодар и другие. Более широкая номенклатура аналогов доступна в таблице.

Мембранные тензодатчики (шайбы): как устроены и как выбрать

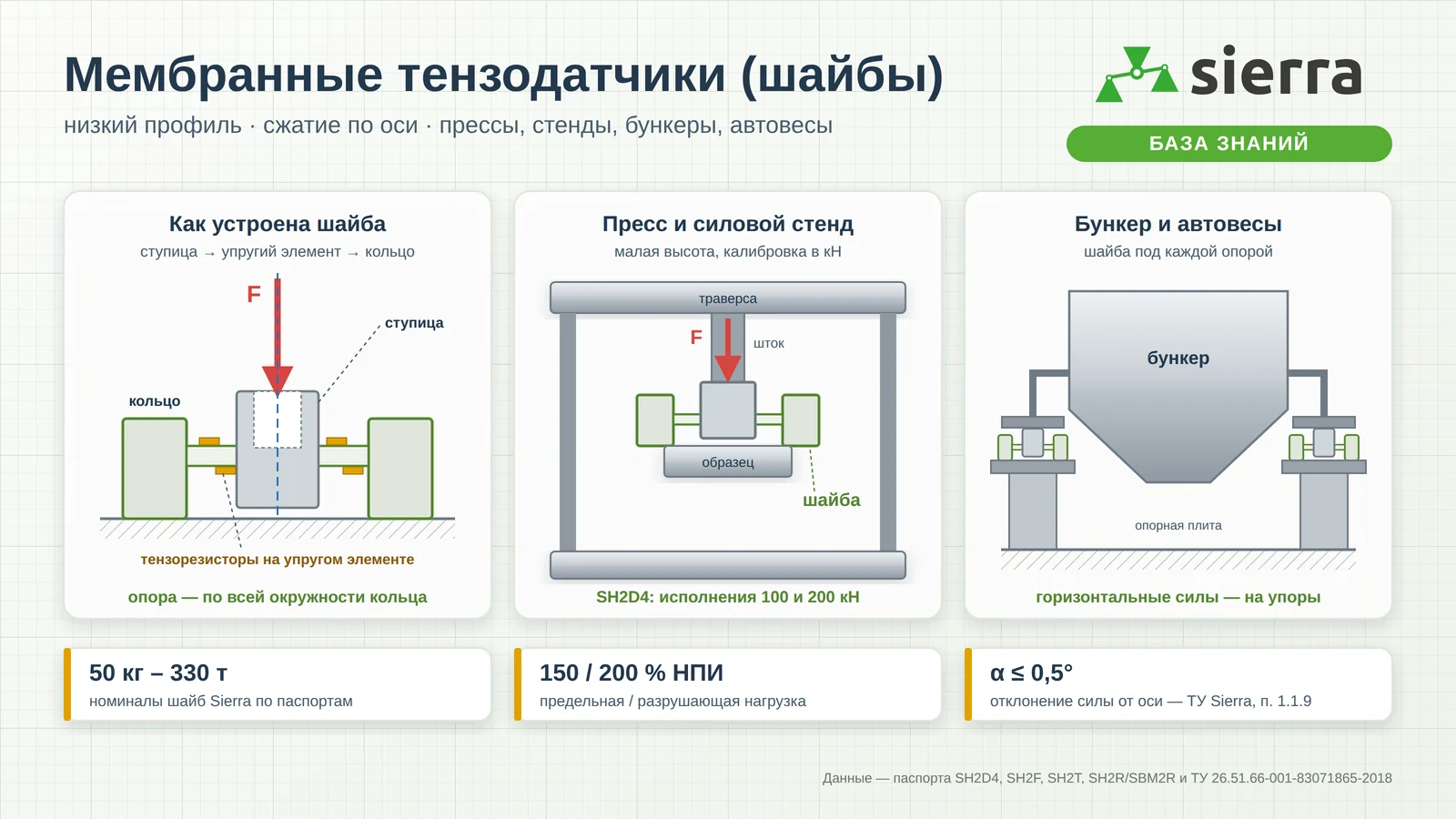

Мембранный тензодатчик, или «шайба», — круглый низкий датчик силы, который работает на сжатие. Сила приходит в центр — через резьбу, нагрузочную головку или кнопку. Наружное кольцо опирается на плиту основания, а тензорезисторы измеряют деформацию упругого элемента между центром и кольцом. Благодаря малой высоте и осевой симметрии шайбу ставят там, где балка или колонна не помещаются: в прессы и силовые стенды, под опоры бункеров, в автомобильные и вагонные весы.

Полное руководство с калькуляторами и схемами монтажа →

50 кг – 330 тноминалы шайб Sierra по паспортам: SH2D4 от 0,05 т, SH2R и SBM2R до 330 т

25 ммвысота SH2D4 на 50–500 кг при диаметре 90 мм (паспорт SH2D4)

150 / 200 %предельная и разрушающая нагрузка, % НПИ, — у всех пяти моделей по паспортам

0,5°допустимое отклонение силы от оси — ТУ 26.51.66-001-83071865-2018, п. 1.1.9

Модели в каталоге

Тензодатчик SH2D4 шайба(мембранный)Номиналы: 50 кг – 200 т · 20 исп.Исполнения и цены →Тензодатчик SH2T шайба(мембранный)Номиналы: 1 т – 20 т · 5 исп.Исполнения и цены →Тензодатчик SBM2R шайба(мембранный)Номиналы: 33 т · 1 исп.Исполнения и цены →Тензодатчик SH2R шайба(мембранный)Номиналы: 10 т – 47 т · 4 исп.Исполнения и цены →Тензодатчик SH2F шайба(мембранный)Номиналы: 1 т – 5 т · 3 исп.Исполнения и цены →

Чертежи и схемы

Как подобрать за 4 шага

1. Нагрузка. Сложите массу груза и тары, разделите на число датчиков, добавьте запас 30–50% (ударная нагрузка — вдвое).
2. Монтаж. Проверьте, как сила приходит на датчик и какие узлы встройки, проушины или ножки нужны — схемы выше.
3. Среда. Улица, мойка, пищевое производство — IP67/IP68 и нержавеющая сталь; класс точности C3 подходит для большинства весов.
4. Совместимость. Чувствительность (мВ/В), 4 или 6 проводов, сопротивление — под ваш индикатор. Меняете старый датчик — пришлите фото шильдика.

Частые вопросы

Что такое мембранный тензодатчик (шайба)?

Круглый низкий датчик силы, который работает на сжатие. Сила приходит в центральную ступицу, наружное кольцо стоит на основании, а тензорезисторы на упругом элементе между ними дают сигнал в мВ/В. В каталоге Sierra — модели SH2D4, SH2F, SH2T, SH2R и SBM2R.

Работает ли шайба на растяжение?

Шайбы Sierra работают на сжатие. По п. 1.1.6 ТУ датчики типа SH2 не нагружают на растяжение и сжатие в одном цикле. Для подвеса и тяги берут S-образный датчик или проектируют узел, в котором тяга превращается в сжатие шайбы.

Какой номинал у мембранных датчиков Sierra?

По паспортам: SH2D4 — от 0,05 до 200 т, SH2F — 1–30 т, SH2T — 0,5–60 т, SH2R и SBM2R — 10–330 т. Исполнения, заведённые в каталоге, — в мини-карточках статьи; остальные номиналы уточняйте у менеджера Sierra.

Какой класс защиты у шайб?

По паспортам SH2D4, SH2F и SH2T — IP67, SH2R и SBM2R — IP68. В карточке SH2R указано IP67; при выборе ориентируйтесь на паспорт.

Почему у SH2F другие цвета проводов?

В паспорте SH2F сигнал (+) — синий, а также указаны жёлтый (сенсор −) и коричневый (сенсор +) провода. Перед подключением сверьте жилы с паспортом своего экземпляра.

Какое сопротивление изоляции у шайб?

По паспортам — не менее 5000 МОм при 50 В у SH2F, SH2T, SH2R и SBM2R и не менее 2000 МОм при 50 В у SH2D4. Проверять изоляцию напряжением выше 50 В не рекомендуется.

Подберём датчик под вашу задачу
Пришлите массу, схему или фото старого датчика — инженер ответит с моделью и узлами встройки.
