Мембранный тензодатчик (шайба) — коротко
Мембранный тензодатчик, или «шайба», — круглый низкий датчик силы, который работает на сжатие. Сила приходит в центр — через резьбу, нагрузочную головку или кнопку. Наружное кольцо опирается на плиту основания, а тензорезисторы измеряют деформацию упругого элемента между центром и кольцом. Благодаря малой высоте и осевой симметрии шайбу ставят там, где балка или колонна не помещаются: в прессы и силовые стенды, под опоры бункеров, в автомобильные и вагонные весы.
В статье: как устроен мембранный датчик и почему он низкий, пять моделей Sierra (SH2D4, SH2F, SH2T, SH2R, SBM2R) с паспортными цифрами, где их применяют, как установить и выбрать номинал. Интерактивы: сравнение моделей с фильтром, профиль шайбы по номиналу, влияние наклона силы, эксцентриситета и неплоской опоры, подбор номинала с учётом динамики, сигнал на деление весов, тренажёр ошибок, чек-лист и тест.

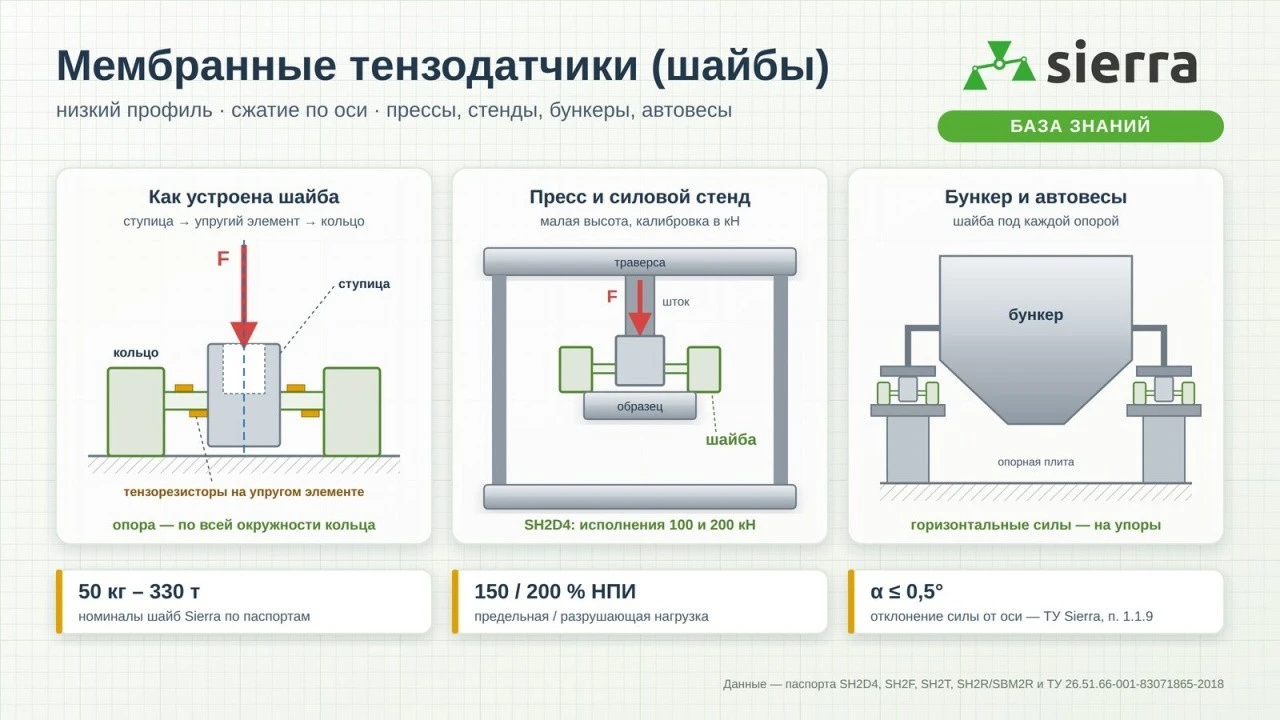

Как устроен мембранный тензодатчик
Корпус шайбы — стальной диск из трёх зон. В центре — ступица: в неё приходит сила через центральную резьбу (SH2D4, SH2T), сферическую нагрузочную головку (SH2F) или нагрузочную кнопку (SH2R, SBM2R). По краю — опорное кольцо, которое стоит на плите основания или крепится к ней болтами. Между ними — упругий элемент: тонкая кольцевая мембрана или радиальные перемычки-спицы. В ТУ Sierra датчики типа SH2 отнесены к семейству Spoke type — «спицевые».
Упрощённый разрез шайбы: сила F давит на ступицу, опорное кольцо передаёт её на основание, упругий элемент между ними деформируется, тензорезисторы R1–R4 в полном мосте переводят деформацию в сигнал. Размеры условные.
Под нагрузкой ступица чуть опускается относительно кольца, и упругий элемент работает на сдвиг и изгиб. Тензорезисторы наклеены так, что одни растягиваются, другие сжимаются. Четыре резистора соединены в полный мост, как и в других датчиках: как работает мост, разобрано в статьях «Что такое тензодатчик» и «Мостовая схема подключения тензодатчиков». Упругий элемент закрыт корпусом и загерметизирован: по паспортам SH2D4, SH2F и SH2T имеют класс защиты IP67, SH2R и SBM2R — IP68.
Все пять шайб Sierra работают на сжатие. Паспорта SH2F и SH2R/SBM2R пишут это прямо, а по п. 1.1.6 ТУ датчики типа SH2 не нагружают на растяжение и сжатие в одном цикле: для разных направлений силы нужны разные монтажные приспособления.
Почему шайба низкая и устойчива к боковым силам
У балочного датчика сила приходит на конец балки, и балка работает как рычаг. Чтобы получить нужную деформацию, балка должна быть длинной. У S-датчика сила идёт вдоль корпуса, и его высота растёт с номиналом. Шайба устроена иначе: сила идёт по оси, упругий элемент лежит в плоскости диска, и высота определяется толщиной ступицы и кольца, а не длиной рычага. Поэтому шайба получается низкой даже на десятки и сотни тонн.
Профиль шайбы по паспорту
Размеры — из таблиц габаритов в паспортах. Для SH2T основание квадратное, «ширина» — сторона основания L. Для SH2R/SBM2R высота L указана вместе с нагрузочной кнопкой.
Что шайба делает с боковой силой
Корпус шайбы — короткий и осесимметричный: ступица жёстко связана с кольцом по всей окружности, рычага, который усиливал бы боковую силу, нет. Поэтому боковая сила и небольшое смещение точки нагрузки влияют на шайбу меньше, чем на длинный датчик. «Меньше» не значит «не влияют»: паспорта Sierra не нормируют допустимую боковую силу и эксцентриситет для шайб. Нормирован только угол: по п. 1.1.9 ТУ характеристики датчика в пределах допуска при отклонении силы от оси не больше 0,5°. Поэтому конструкцию проектируют так, чтобы сила шла по оси, а горизонтальные силы (торможение машины, температурное расширение, удары) забирали упоры и ограничители, а не датчик.
Шайбы Sierra: SH2D4, SH2F, SH2T, SH2R, SBM2R
В каталоге Sierra пять мембранных датчиков. Они отличаются способом приложения силы, креплением, диапазоном номиналов и выходом. Таблица ниже собрана по паспортам (PDF на карточках товаров); номиналы в наличии — по исполнениям в каталоге.
Сравнение моделей
| Модель | Номиналы по паспорту | В каталоге | Класс | РКП, мВ/В | Защита (паспорт) | Изоляция | Материал | Нагрузка и крепление | Подходит |
|---|---|---|---|---|---|---|---|---|---|
| SH2D4 | 50 кг – 200 т | 50 кг, 100 кг, 200 кг, 500 кг, 1 т, 2 т, 5 т, 10 т, 20 т, 30 т, 50 т, 60 т, 200 т, 100 кН, 200 кН | C2, nmax 2000, vmin = НПИ/5000 | 2,0 ± 0,004 | IP67 | ≥ 2000 МОм (50 В) | конструкционная сталь с никелировкой (SB2D4 — нержавеющая) | центральная резьба; отверстия по окружности | — |
| SH2F | 1 т – 30 т | 1 т, 2 т, 5 т | C3, nmax 3000, vmin = НПИ/7500 | 2,0 ± 0,05 | IP67 | ≥ 5000 МОм (50 В) | конструкционная сталь с никелировкой | сферическая головка SR110; 4 паза во фланце | — |
| SH2T | 500 кг – 60 т | 1 т, 3 т, 5 т, 10 т, 20 т | C3, nmax 3000, vmin = НПИ/10 000 | 2,0 ± 0,001 | IP67 | ≥ 5000 МОм (50 В) | конструкционная сталь с никелировкой | центральная резьба или нагрузочная головка; квадратное основание, 4 отверстия | — |
| SH2R | 10 т – 330 т | 10 т, 22 т, 33 т, 47 т | C3, nmax 3000, vmin = НПИ/7500 | 2,85 ± 0,05 | IP68 | ≥ 5000 МОм (50 В) | конструкционная сталь с никелировкой | нагрузочная кнопка; гладкое основание, Ø25 по центру | — |
| SBM2R | 10 т – 330 т | 33 т | C3, nmax 3000, vmin = НПИ/7500 | 2,85 ± 0,05 | IP68 | ≥ 5000 МОм (50 В) | нержавеющая сталь | нагрузочная кнопка; гладкое основание, Ø25 по центру | — |
Строки, которые не проходят фильтр, гаснут. Номинал подбирается ближайший не меньше заданной силы. Паспорт — возможные исполнения, каталог — то, что заведено на сайте; остальное уточняйте у менеджера Sierra.
SH2D4 — шайба с центральной резьбой, от 50 кг до 200 т
По паспорту SH2D4 — «один из самых малогабаритных датчиков» и модификация SH2D3. Сила передаётся через центральную резьбу (от M16×2 на малых номиналах до M120×4 на 200 т), кольцо крепится к основанию болтами через отверстия по окружности — от 4 × Ø7 до 16 × Ø29. Датчик калибруют в килограммах, тоннах или килоньютонах: в каталоге есть исполнения 100 кН и 200 кН. Класс точности по паспорту — C2 (nmax 2000, vmin = НПИ/5000), и у него ниже сопротивление изоляции — ≥ 2000 МОм против ≥ 5000 МОм у остальных шайб. В карточке SH2D4 названы испытательное оборудование (прессы), бункерные, автомобильные и вагонные весы. Исполнение SB2D4 по паспорту — из нержавеющей стали; его наличие уточняйте у менеджера Sierra.

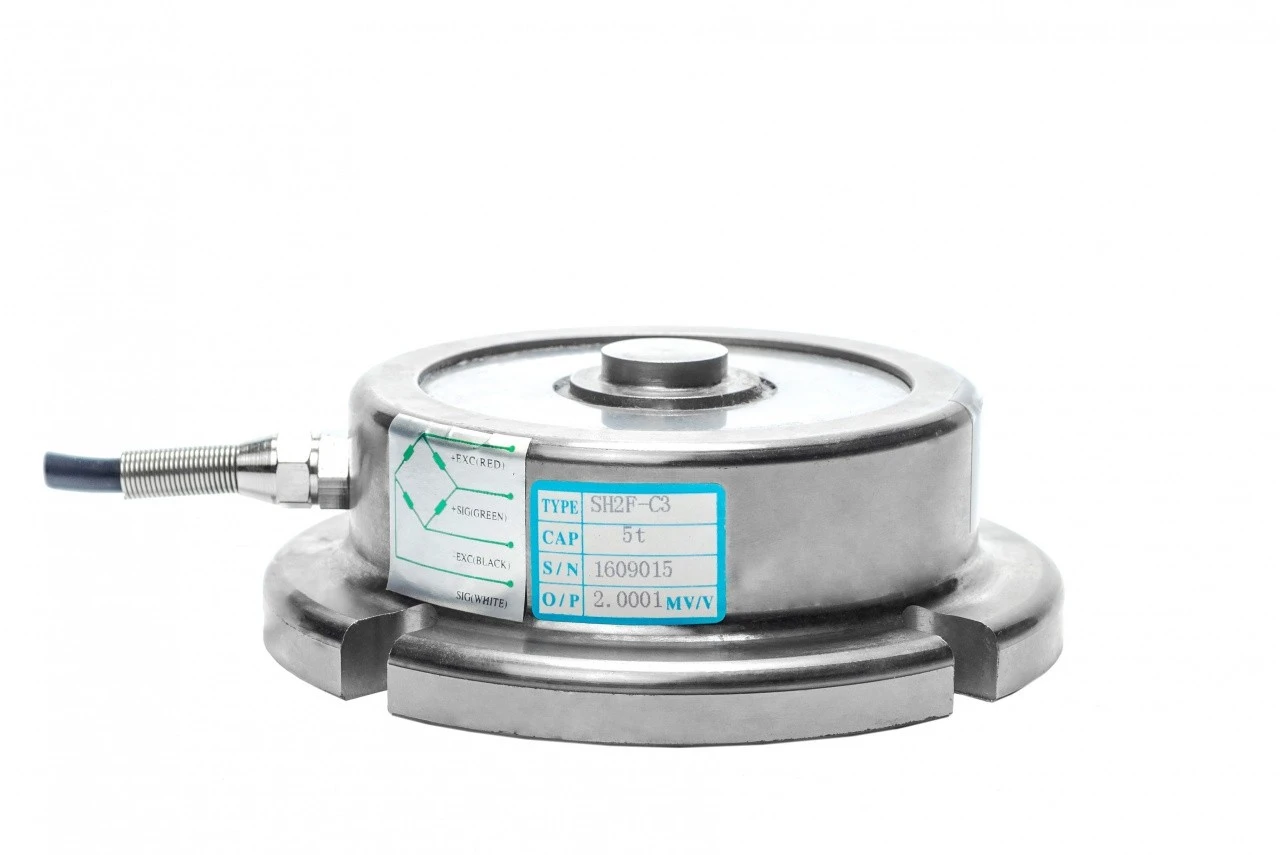

SH2F — самая низкая шайба со сферической головкой
По паспорту SH2F — «одна из самых низкопрофильных конструкций», датчик работает на сжатие. Сверху — нагрузочная головка со сферой SR110 мм, по краю фланца — четыре открытых паза для крепления. Высота — от 43 мм (1 т) до 78 мм (30 т). Класс C3, РКП 2,0 мВ/В. У SH2F особая распиновка: сигнал (+) — синий, есть жёлтый и коричневый сенсорные провода (см. раздел «Подключение»).
SH2T — шайба на квадратном основании
По паспорту SH2T — низкопрофильная шайба, нагрузка «по центральной резьбе, либо через нагрузочную голову». Датчик стоит на квадратном основании с четырьмя отверстиями (от 130 × 130 мм на 0,5–3 т до 180 × 180 мм на 40–60 т). Класс C3 с vmin = НПИ/10000 — самый мелкий минимальный поверочный интервал среди шайб Sierra; РКП 2,0 ± 0,001 мВ/В. В паспорте среди применений — испытательные системы (пиктограмма TEST SYSTEM).
SH2R и SBM2R — шайбы с нагрузочной кнопкой, 10–330 т
У SH2R и SBM2R общий паспорт: SH2R — никелированная конструкционная сталь, SBM2R — нержавеющая. Сила приходит на нагрузочную кнопку сверху, основание — гладкий цилиндр с отверстием Ø25 мм по центру. РКП выше, чем у других шайб, — 2,85 мВ/В; входное сопротивление 1450 Ом (или 4480 Ом в другом исполнении), выходное 1402 Ом (или 4010 Ом). Класс защиты по паспорту — IP68. В карточке SH2R указано IP67; расхождение передано на исправление карточки, при выборе ориентируйтесь на паспорт или уточните у менеджера Sierra.
Габариты по паспортам
SH2D4, мм
| Номинал | D | D2 (окр. отверстий) | H | M (центр. резьба) | отверстия |
|---|---|---|---|---|---|
| 50 кг – 500 кг | 90 | 75 | 25 | M16×2 | 4 × Ø7 |
| 1 т | 112 | 96 | 30 | M20×2 | 8 × Ø9 |
| 2 т | 125 | 105 | 42 | M24×2 | 8 × Ø11 |
| 5 т – 10 т | 150 | 122 | 45 | M30×2 | 8 × Ø11 |
| 20 т – 30 т | 180 | 142 | 53 | M42×3 | 16 × Ø13,5 |
| 50 т – 60 т | 234 | 194 | 60 | M64×3 | 16 × Ø21,5 |
| 100 т | 320 | 270 | 100 | M96×4 | 16 × Ø26 |
| 200 т | 360 | 310 | 126 | M120×4 | 16 × Ø29 |
SH2F, мм
| Номинал | D | D2 | H | D1 (головка) | пазы |
|---|---|---|---|---|---|
| 1 т | 115 | 86 | 43 | 22 | 4 паза, L 8 |
| 2 т | 120 | 90 | 45 | 26 | 4 паза, L 8 |
| 3 т – 5 т | 128 | 100 | 46 | 20 | 4 паза, L 7 |
| 10 т | 160 | 100 | 63 | 40 | 4 паза, L 10 |
| 15 т | 194 | 154 | 68 | 42 | 4 паза, L 12 |
| 20 т | 220 | 170 | 73 | 44 | 4 паза, L 12 |
| 30 т | 230 | 188 | 78 | 48 | 4 паза, L 12 |
SH2T, мм
| Номинал | L × L (основание) | B | H | E (резьба) | отверстия |
|---|---|---|---|---|---|
| 500 кг – 3 т | 130 × 130 | 104,7 | 62,8 | M16×1,5 | 4 × Ø11 |
| 5 т – 10 т | 120,7 × 120,7 | 120,7 | 84,8 | M32×1,5 | 4 × Ø11 |
| 20 т – 30 т | 142 × 142 | 138 | 90,2 | M40×1,5 | 4 × Ø11 |
| 40 т – 60 т | 180 × 180 | 180 | 102 | M32×1,5 | 4 × Ø13,5 |
SH2R и SBM2R, мм
| Номинал | C (основание) | B (кнопка) | L (высота) | E | F |
|---|---|---|---|---|---|
| 10 т – 22 т | 75 | 30 | 50 | 6,5 | 7 |
| 33 т | 95 | 40 | 65 | 10 | 7 |
| 47 т | 130 | 60 | 75 | 14 | 7 |
| 68 т | 130 | 60 | 85 | 14 | 7 |
| 100 т | 150 | 70 | 90 | 16 | 7 |
| 150 т | 150 | 70 | 100 | 16 | 7 |
| 220 т | 225 | 100 | 130 | 24 | 10 |
| 330 т | 225 | 100 | 145 | 24 | 10 |
Где применяют мембранные датчики
Шайба ставится в силовую цепь пресса или стенда: между траверсой и штоком, под опорой образца. Низкая высота почти не «съедает» рабочий ход, а калибровка в кН удобна для испытаний. SH2D4 выпускается в исполнениях 100 и 200 кН, в паспортах SH2D4 и SH2T среди применений — испытательные системы.
Шайбы ставят под опоры бункера или силоса, когда высоты под лапой мало. Все пять моделей в карточках отнесены к датчикам для бункерных весов. Как распределяется вес по опорам и сколько датчиков ставить, — в статье «Взвешивание бункеров и ёмкостей на тензодатчиках».
В карточках всех пяти шайб названы автомобильные и железнодорожные вагонные весы. Для платформы на десятки тонн важен номинал и защита IP67–IP68. Про другие датчики для автовесов — в статье «Двухопорные балочные тензодатчики SHM9 и SH9».
Измерение усилия прижима, запрессовки, натяжения через рычаг. Здесь шайба — датчик силы, а не весов: сигнал обычно выводят в ПЛК через нормирующий преобразователь, см. статью «Весовой АЦП и нормирующий усилитель».
В карточке SH2D4 упомянуты и крановые весы. Крановые весы — это подвес, то есть растяжение. Шайба работает на сжатие, поэтому в подвесе её ставят только в узле, который превращает тягу в сжатие датчика. Такой узел проектируют отдельно, а схему согласуют с менеджером Sierra. Для обычного подвеса удобнее S-датчики, см. статью «S-образный тензодатчик».
Установка: опора, центрирование, наклон
Мембранный датчик меряет силу, которая проходит от ступицы к кольцу. Всё, что искажает этот путь, искажает показания. Поэтому для шайбы важны три условия.
- Плоская, жёсткая опорная поверхность. Кольцо должно опираться на плиту по всей окружности. Если под частью кольца зазор, окалина, краска или сварной наплыв, кольцо опирается на отдельные точки и перекашивается. Упругий элемент нагружается несимметрично, и паспортная точность не гарантирована. Плита основания должна быть толще и жёстче, чем кажется нужным: прогиб плиты под нагрузкой тоже перекашивает кольцо.
- Сила по центру. Нагрузка приходит в ступицу: через резьбу (SH2D4, SH2T), сферическую головку (SH2F), нагрузочную кнопку (SH2R, SBM2R). Сфера SH2F по паспорту имеет радиус SR110 мм: при небольшом наклоне опоры точка контакта остаётся около оси. Резьбовые модели нагружают через резьбовой элемент или нагрузочную головку. Готовых узлов встройки для шайб в каталоге Sierra нет: нагрузочные элементы и плиты делают по проекту, а их совместимость уточняют у менеджера Sierra.
- Никаких боковых сил через датчик. Горизонтальные силы должны забирать упоры, ограничители и тяги с зазорами. Датчик должен нести только вертикальную силу. Угол силы к оси — не больше 0,5° (п. 1.1.9 ТУ).
Наклон силы, эксцентриситет и неплоская опора
Числа здесь — только геометрия: при наклоне на угол α датчик видит осевую составляющую F · cos α, а в сторону действует F · sin α. Граница 0,5° — из ТУ Sierra. Погрешность от эксцентриситета и неплоской опоры паспорта Sierra не нормируют, поэтому калькулятор оценивает их только качественно и не придумывает процентов.
Порядок монтажа
- По паспорту модели выписать номинал, габариты, центральную резьбу или головку, отверстия и распиновку.
- Подготовить опорную плиту: плоская, жёсткая, чистая, без краски и наплывов под кольцом датчика. Все сварочные работы — до установки датчика.
- Установить шайбу на плиту так, чтобы кольцо опиралось по всей окружности; закрепить болтами через отверстия или пазы, если они предусмотрены.
- Подвести нагрузку в центр: резьбовой элемент, нагрузочную головку или кнопку. Проверить, что конструкция не касается корпуса датчика сбоку и сверху.
- Поставить упоры и ограничители: горизонтальные силы и удары забирает конструкция, а не датчик; угол силы к оси — не больше 0,5°.
- Проложить кабель с петлёй и креплением, не натягивая ввод; подключить по цветам из паспорта (у SH2F — свои цвета).
- Проверить нуль без нагрузки, повторяемость нагружением-разгрузкой, затем юстировать углы в сумматоре и откалибровать систему.
Общие правила монтажа (сварка, заземление, кабель, выверка по высоте) — в статье «Монтаж тензодатчиков: узлы встройки, ножки, проушины».
Подбор номинала с учётом динамики
Номинал шайбы выбирают по наибольшей силе на один датчик — с запасом на неравномерное распределение, удары и перегрузку. Общий порядок выбора датчика — в статье «Как выбрать тензодатчик». Для шайб есть две особенности: в прессе и на стенде силу часто задают в килоньютонах, а в весах — массой.
F₁ = Q · k / Nэфф. Q — масса или сила (кН переводятся в кг делением на g = 9,80665 м/с²), k — коэффициент динамики и запаса, Nэфф — число датчиков, которые реально несут нагрузку. Номинал — ближайший не меньше F₁ из исполнений в каталоге (и отдельно — по паспорту). Коэффициент задаёт проектировщик по условиям работы; 1,25 в поле — пример, а не норма. Проверка на удар — относительно предельной нагрузки 150 % НПИ по паспортам.
Пример 1, бункер. 10 000 кг брутто на 4 шайбах, считаем, что несут 3, k = 1,25: F₁ = 10 000 · 1,25 / 3 ≈ 4167 кг. Ближайший номинал в каталоге — 5 т (есть у SH2D4, SH2F и SH2T).
Пример 2, пресс. Сила пресса 150 кН, один датчик, k = 1,2: 150 000 / 9,80665 ≈ 15 296 кг, с запасом ≈ 18 355 кг. Ближайшие исполнения в каталоге — SH2D4 20 т (есть и исполнение 200 кН ≈ 20,39 т), SH2T 20 т и SH2R 22 т. Статическая сила 15,3 т — это 76 % номинала 20 т, предел 150 % НПИ — 30 т.
Сигнал: сколько микровольт на одно деление
Выход датчика по паспорту — РКП в мВ/В: у SH2D4, SH2F и SH2T — 2,0 мВ/В, у SH2R и SBM2R — 2,85 мВ/В. При питании 5 В полный номинал даёт 10 и 14,25 мВ. В весах датчики работают не на полный номинал, и на одно деление приходятся единицы микровольт. Калькулятор показывает, хватит ли этого индикатору и совместимы ли датчики с весами по классу.
Датчики в сумматоре соединены параллельно, поэтому выход системы = РКП · U · Max / (N · Emax), где Emax — номинал одного датчика. Сигнал на деление = выход при Max · e / Max. Число делений весов n = Max / e — не больше nmax датчика. vmin = Emax / Y по паспорту, и должно выполняться vmin · √N ≤ e.
Пример: 4 × SH2F 5 т, весы Max 10 т, e = 5 кг, питание 5 В. Выход при Max = 2,0 · 5 · 10 000 / (4 · 5000) = 5 мВ, на деление — 5 мВ / 2000 = 2,5 мкВ. n = 2000 ≤ 3000; vmin = 5000 / 7500 ≈ 0,67 кг, · √4 ≈ 1,33 кг ≤ 5 кг — проходит. Какой индикатор выбрать под такой сигнал, — в статье «Весовой индикатор: как выбрать и подключить».
Подключение, кабель и изоляция
Четыре из пяти шайб подключаются по стандартной для Sierra распиновке: красный — питание (+), чёрный — питание (−), зелёный — сигнал (+), белый — сигнал (−), прозрачный — экран. Исключение — SH2F. В его паспорте сигнал (+) — синий, а ещё указаны жёлтый — «Сенсор (−)» и коричневый — «Сенсор (+)». При этом тип кабеля в том же паспорте назван «4-ти жильный экранированный». Перед подключением SH2F сверьте жилы с паспортом своего экземпляра. Как подключить сенсорные провода или оставить схему четырёхпроводной, — в статье «Кабель тензодатчика: 4 и 6 проводов».
| Модель | Жилы по паспорту | Кабель по паспорту | Сопротивление изоляции |
|---|---|---|---|
| SH2D4 | красный +пит, чёрный −пит, зелёный +сиг, белый −сиг, прозрачный — экран | 4-жильный экранированный Ø 5,7 мм, 6 м | ≥ 2000 МОм (50 В) |
| SH2F | красный +пит, чёрный −пит, синий +сиг, белый −сиг, жёлтый — сенсор −, коричневый — сенсор +, прозрачный — экран | 4-жильный экранированный Ø 5,7 мм, 3 или 6 м | ≥ 5000 МОм (50 В) |
| SH2T | красный +пит, чёрный −пит, зелёный +сиг, белый −сиг, прозрачный — экран | 4-жильный экранированный Ø 5,0 мм, 3 или 6 м | ≥ 5000 МОм (50 В) |
| SH2R | красный +пит, чёрный −пит, зелёный +сиг, белый −сиг, прозрачный — экран | 4-жильный экранированный Ø 5,7 мм, 6 м | ≥ 5000 МОм (50 В) |
| SBM2R | красный +пит, чёрный −пит, зелёный +сиг, белый −сиг, прозрачный — экран | 4-жильный экранированный Ø 5,7 мм, 6 м | ≥ 5000 МОм (50 В) |
Сопротивление изоляции у SH2D4 ниже. По паспорту SH2D4 — ≥ 2000 МОм при 50 В, у SH2F, SH2T, SH2R и SBM2R — ≥ 5000 МОм. Проверку изоляции проводят напряжением 50 В, как в паспорте; мегаомметр на 250 В и выше может повредить датчик. Порядок проверки — в статье «Как проверить тензодатчик мультиметром», общая схема подключения — в статье «Как подключить тензодатчик», объединение нескольких шайб — в статье «Сумматор для тензодатчиков».
Типичные ошибки с мембранными датчиками
| Ошибка | Что происходит | Как правильно |
|---|---|---|
| Шайба на неровной или окрашенной поверхности | Кольцо опирается на отдельные точки, упругий элемент перекашивается; показания зависят от того, где лежит груз, нуль гуляет | Чистая обработанная плита, опора по всей окружности кольца, без краски и наплывов под датчиком |
| Тонкая плита основания | Плита прогибается под нагрузкой вместе с кольцом; сигнал нелинеен, после разгрузки нуль не возвращается | Жёсткая плита по проекту; при сомнениях проверить повторяемость нагружением-разгрузкой |
| Сила мимо центра: плоская плита давит на край корпуса, а не на ступицу | Сила идёт в корпус помимо упругого элемента; датчик недовешивает или перегружается локально | Нагрузка — только через центральную резьбу, головку или кнопку |
| Боковые силы через датчик: платформа без упоров, торможение машины, температурное расширение | Показания зависят от направления заезда и температуры; при ударе — риск перегрузки | Упоры и ограничители хода забирают горизонтальные силы; угол силы к оси ≤ 0,5° |
| Номинал «впритык» в прессе с ударом или отскоком | Пиковая сила выходит за предельные 150 % НПИ; меняется нуль, датчик может разрушиться | Коэффициент динамики и механический ограничитель хода |
| SH2F подключили по «стандартным» цветам | Синий сигнал (+) не подключён, зелёного нет; сенсорные провода висят | Жилы — по паспорту SH2F; см. статью про кабель |
| Сварка рядом с установленным датчиком | Сварочный ток идёт через датчик и повреждает его | Сваривать до установки или с макетом; см. статью «Монтаж тензодатчиков» |
Найдите причину
Если весы уже врут, пошаговая диагностика — в статьях «Тензодатчик сломался или не работает» и «Почему „плавают“ весы».
Чек-лист: шайба готова к работе
Проверьте себя
Частые вопросы
Что такое мембранный тензодатчик (шайба)?
Круглый низкий датчик силы, который работает на сжатие. Сила приходит в центральную ступицу, наружное кольцо стоит на основании, а тензорезисторы на упругом элементе между ними дают сигнал в мВ/В. В каталоге Sierra — модели SH2D4, SH2F, SH2T, SH2R и SBM2R.
Работает ли шайба на растяжение?
Шайбы Sierra работают на сжатие. По п. 1.1.6 ТУ датчики типа SH2 не нагружают на растяжение и сжатие в одном цикле. Для подвеса и тяги берут S-образный датчик или проектируют узел, в котором тяга превращается в сжатие шайбы.
Какой номинал у мембранных датчиков Sierra?
По паспортам: SH2D4 — от 0,05 до 200 т, SH2F — 1–30 т, SH2T — 0,5–60 т, SH2R и SBM2R — 10–330 т. Исполнения, заведённые в каталоге, — в мини-карточках статьи; остальные номиналы уточняйте у менеджера Sierra.
Какой класс защиты у шайб?
По паспортам SH2D4, SH2F и SH2T — IP67, SH2R и SBM2R — IP68. В карточке SH2R указано IP67; при выборе ориентируйтесь на паспорт.
Почему у SH2F другие цвета проводов?
В паспорте SH2F сигнал (+) — синий, а также указаны жёлтый (сенсор −) и коричневый (сенсор +) провода. Перед подключением сверьте жилы с паспортом своего экземпляра.
Какое сопротивление изоляции у шайб?
По паспортам — не менее 5000 МОм при 50 В у SH2F, SH2T, SH2R и SBM2R и не менее 2000 МОм при 50 В у SH2D4. Проверять изоляцию напряжением выше 50 В не рекомендуется.
Можно ли ставить шайбу в пресс и калибровать в килоньютонах?
Да. По паспорту SH2D4 калибруется в кг, тоннах или кН, в каталоге есть исполнения на 100 и 200 кН. Номинал выбирают по наибольшей силе с запасом на удар: предельная нагрузка — 150 % НПИ, разрушающая — 200 %.
Есть ли у Sierra узлы встройки для шайб?
Отдельных узлов встройки для мембранных датчиков в каталоге Sierra нет. Опорную плиту и нагрузочный элемент делают по проекту так, чтобы кольцо опиралось по всей окружности, а сила шла в центр. Совместимость нагрузочных элементов уточняйте у менеджера Sierra.
Словарь
- Мембранный датчик, шайба
- Круглый низкопрофильный датчик силы на сжатие с упругим элементом между центральной ступицей и опорным кольцом.
- Spoke type
- «Спицевый» датчик: упругий элемент — радиальные перемычки между ступицей и кольцом. К этому семейству ТУ Sierra относят тип SH2.
- Ступица
- Центральная часть шайбы, в которую приходит сила: резьба, головка или кнопка.
- Нагрузочная головка (кнопка)
- Выступ в центре датчика, через который передаётся сила; у SH2F — со сферой SR110.
- Эксцентриситет
- Смещение точки приложения силы от оси датчика.
- НПИ
- Наибольший предел измерений датчика (номинал).
- РКП
- Рабочий коэффициент передачи: сигнал при номинальной нагрузке, мВ на 1 В питания.
- vmin
- Минимальный поверочный интервал датчика: НПИ / Y, у шайб Y = 5000 (SH2D4), 7500 или 10 000 (SH2T).
- Предельная нагрузка
- Нагрузка, после снятия которой характеристики восстанавливаются; у шайб Sierra — 150 % НПИ.
- Разрушающая нагрузка
- Нагрузка, при которой возможно механическое разрушение; у шайб Sierra — 200 % НПИ.
Источники
- Паспорт датчика тензометрического Sierra SH2D4/SB2D4: номиналы в т и кН, характеристики, габариты и присоединительные размеры.
- Паспорт датчика тензометрического Sierra SH2F: номиналы, характеристики, распиновка с сенсорными проводами, габариты.
- Паспорт тензодатчика типа шайба Sierra SH2T: номиналы, характеристики, способ нагружения, габариты.
- Паспорт тензодатчика типа шайба Sierra SH2R/SBM2R: номиналы, характеристики, класс защиты, габариты.
- ТУ 26.51.66-001-83071865-2018 «Датчик тензометрический» (ООО «Сиерра»): таблица 7 — тип SH2 (Spoke type), п. 1.1.6 — растяжение и сжатие, п. 1.1.9 — угловое отклонение силы до 0,5°.
- Сертификат об утверждении типа средств измерений № 76409-19 от 06.12.2024 (срок действия до 18.10.2029) «Датчики весоизмерительные тензорезисторные Sierra».
- ГОСТ 8.631–2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
- Карточки каталога sierra.market, раздел «Тензодатчик мембранный типа шайба»: исполнения и применения.
