Взвешивание бункеров и ёмкостей на тензодатчиках

30 сен 2026
Как поставить бункер, силос или реактор на тензодатчики: схемы опирания, расчёт номинала с учётом тары и неравномерности, трубы и гибкие вставки, упоры, калибровка на месте. С калькуляторами и подбором датчиков и узлов встройки из каталога.
Взвешивание бункеров и ёмкостей на тензодатчиках

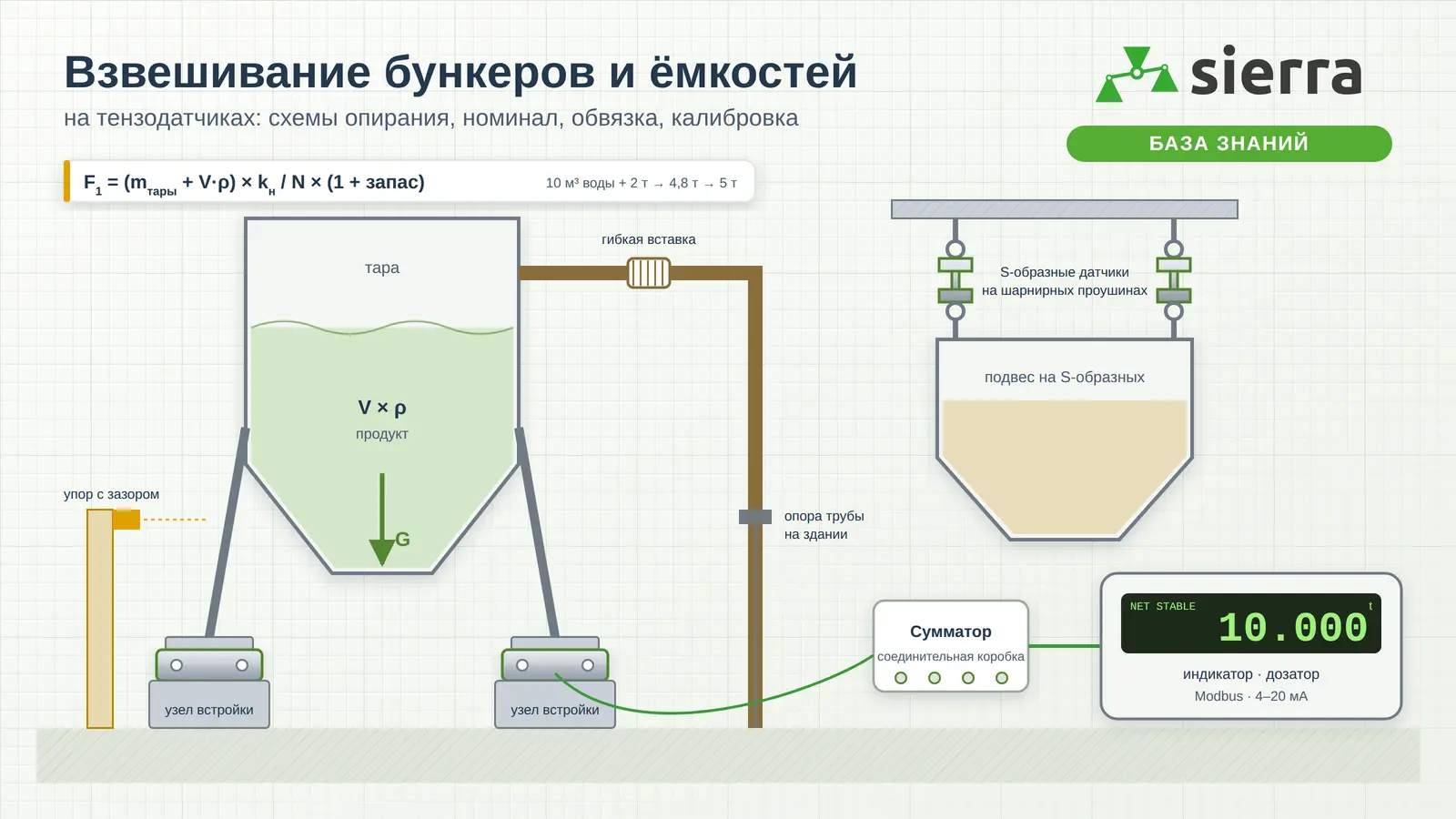

Схема весов ёмкости: вертикальный бункер на трёх тензодатчиках с узлами встройки, подвешенный бункер на S-образных датчиках, гибкая вставка трубы, упор с зазором, соединительная коробка и вторичный прибор
Ёмкость на датчиках: вес — только через датчики, трубы — через гибкие вставки, упоры — с зазором.

База знаний Sierra · Обновлено · Подготовили инженеры Sierra · Источники: паспорта датчиков, узлов встройки и приборов из каталога sierra.market

Содержание
  1. Коротко
  2. Принцип: вес только через датчики
  3. Схемы опирания
  4. 3 или 4 опоры
  5. Частичное взвешивание
  6. Тип датчика и узлы встройки
  7. Расчёт номинала
  8. Тара и сигнал на деление
  9. Трубопроводы и обвязка
  10. Ветер, сейсмика, опрокидывание
  11. Температура, мойка, среда
  12. Сумматор и вторичный прибор
  13. Калибровка ёмкости
  14. Типичные ошибки
  15. Чек-лист проекта
  16. Проверьте себя
  17. Частые вопросы
  18. Словарь
  19. Источники
  20. Читайте также

Взвешивание бункеров и ёмкостей — коротко

Бункер, силос, ёмкость или реактор взвешивают, ставя всю конструкцию на тензодатчики: колонные или балочные на сжатие под опорами либо S-образные на растяжение, если ёмкость подвешена. Датчики соединяют в сумматоре, сигнал идёт на весовой индикатор, контроллер-дозатор или в ПЛК. Масса продукта — это показания минус тара ёмкости.

Точность такой системы определяют не только датчики. Не менее важны три вещи: весь вес должен проходить только через датчики (трубы, площадки и упоры не должны забирать нагрузку), номинал выбирают с запасом на неравномерность, динамику и перегрузку, а калибруют ёмкость на месте, после монтажа всей обвязки.

150 % НПИпредельная нагрузка по паспортам SH8C, SH3, SHM14K, SBM14G и SHM9B
50 кг – 5 тноминалы балочных датчиков для узла встройки SHM-8-402 по его паспорту
20 кг – 30 тноминалы S-образного SH3 по паспорту; датчик работает на сжатие и растяжение
IP68защита колонных SHM14K, SBM14G и двухопорной балки SHM9B по паспортам

Ниже — схемы опирания, расчёт номинала с подбором модели из каталога Sierra, влияние трубопроводов, ветра и температуры, выбор сумматора и вторичного прибора, калибровка ёмкости и разбор типичных ошибок. Как устроен сам датчик — в статье «Что такое тензодатчик», как его подключить — в статье «Как подключить тензодатчик».

Принцип: вес только через датчики

Весы для ёмкости устроены так же, как платформенные: несколько датчиков, соединительная коробка, кабель и вторичный прибор. Разница в том, что «платформа» здесь — сама ёмкость. Она тяжёлая, часто высокая, к ней подходят трубы, кабели и площадки обслуживания. Работает на неё ветер, её греют и моют.

Отсюда главное правило: ёмкость должна стоять на датчиках «свободно». Всё, что связывает её с землёй или зданием в вертикальном направлении, работает как параллельная опора: часть веса уходит мимо датчиков. Такой «обходной путь» называют шунтированием нагрузки. Датчики его не видят, поэтому система показывает меньше, чем лежит в ёмкости, а величина недовеса меняется с температурой, давлением и уровнем заполнения.

Схема

Куда уходит вес: нажмите на элемент

продукт датчикдатчик трубагибкая вставка площадка упор кабель, шланг
Тензодатчики. Единственный путь, по которому вес ёмкости должен уходить в фундамент. Всё остальное, что касается ёмкости, должно быть гибким в вертикальном направлении.

Что из этого следует на практике

  • Трубы подводят через гибкие вставки или длинными горизонтальными участками до первой неподвижной опоры (подробно — в разделе «Трубопроводы»).
  • Площадки обслуживания и лестницы крепят либо целиком к ёмкости (тогда они — часть тары), либо целиком к зданию. Смешанное крепление — классический источник ошибки.
  • Упоры от опрокидывания и сдвига ставят с зазором: в нормальном режиме они не должны касаться ёмкости.
  • Кабели, шланги, воздуховоды подводят свободной петлёй, без натяга.
  • Калибруют ёмкость после монтажа всей обвязки — так, как она будет работать.

Схемы опирания: сжатие, подвес, частичное взвешивание

Схему выбирают по тому, как ёмкость уже стоит или как её удобно поставить. Датчик встраивают туда, где нагрузка передаётся в опору: под лапу, под опорное кольцо, под седловую опору или в тягу подвеса.

Схема
Опоры на сжатие лапы ёмкости стоятна датчиках с узламивстройки G
Опоры на сжатие. Самая распространённая схема: лапы или опорное кольцо ёмкости стоят на датчиках. Для бункеров до нескольких тонн на опору — балочные SH8C с узлом SHM-8-402, для тяжёлых силосов — колонные SHM14K или SBM14G, двухопорные балки SHM9B или шайбы. Узел встройки должен допускать температурное перемещение опор.
СхемаДатчики в каталоге SierraКогда подходитНа что смотреть
Опоры на сжатие, балочные датчикиSH8C с узлом SHM-8-402 или SHM-8-402C; двухопорная балка SHM9Bбункеры и ёмкости до десятков тонн на 3–4 лапахузел встройки должен центрировать силу и допускать температурные перемещения
Опоры на сжатие, колонные датчикиSHM14K, SBM14G, SBM14Dсилосы и ёмкости большой массыколонный датчик не держит боковую силу — нужны узлы с ограничением сдвига и защитой от проворота
Опоры на сжатие, датчики-шайбыSH2F, SH2T, SH2R, SBM2Rмало места по высотешайба работает на сжатие; сила должна быть приложена соосно, без изгиба и сдвига
Подвес на растяжениеSH3 с проушинами SHL-3-003 и вилками SHL-3-006небольшие бункеры и дозаторы, подвешенные к перекрытию или рамешарниры сверху и снизу, чтобы датчик тянули строго вдоль оси; ограничение раскачивания
Частичное взвешиваниечасть опор на датчиках, часть — на шарнирахдешёвый контроль уровня жидкости в симметричной ёмкоститочность падает при смещении центра тяжести — проверьте в калькуляторе ниже

Три или четыре опоры

Ёмкость на трёх опорах — статически определимая система: нагрузка на каждую опору зависит только от веса и положения центра тяжести. Три точки всегда лежат в одной плоскости, поэтому неровность фундамента не перераспределяет нагрузку. Для вертикальных цилиндрических ёмкостей это самая предсказуемая схема.

На четырёх опорах распределение зависит ещё и от того, насколько точно выставлены опоры по высоте, и от жёсткости самой ёмкости и фундамента. Если одна опора чуть ниже остальных, диагональная пара разгружается, а другая пара нагружается сильнее. Четыре опоры удобнее для прямоугольных бункеров и сёдел горизонтальных ёмкостей, но требуют тщательной выверки и запаса по номиналу.

Модель

Нагрузка на опоры при смещении центра тяжести

Допущения модели: ёмкость абсолютно жёсткая, опоры равномерно расположены по окружности, все датчики одинаковой жёсткости. Для трёх опор результат точный при любых допущениях о жёсткости. Для четырёх — это оценка: гибкая ёмкость и податливый фундамент сглаживают перекос. «Просадка датчика» — насколько опускается опора под номинальной нагрузкой; паспорта Sierra её не указывают, её можно измерить индикатором часового типа при пробной загрузке.

Что показывает модель. Если одна из четырёх опор ниже на величину, равную просадке датчика под средней нагрузкой (четверть брутто), две диагональные опоры разгружаются на 25 %, а две другие нагружаются на 25 % больше. Просадка тензодатчика под нагрузкой невелика (паспорта Sierra её не указывают), поэтому четыре опоры выставляют по высоте подкладками, а номинал берут с запасом.

Частичное взвешивание: датчики + шарнирные опоры

Иногда датчики ставят не под все опоры: например, одна опора из трёх — на датчике, две — на шарнирах, или два датчика под одним седлом горизонтальной ёмкости, а второе седло — на шарнирных опорах. Система видит только часть веса и умножает её на постоянный коэффициент, найденный при калибровке.

Честная оговорка. Такая схема дешевле, но работает правильно, только пока центр тяжести содержимого не смещается. Жидкость в симметричной ёмкости на ровном основании — приемлемый случай. Сыпучий материал с конусом насыпки, налипанием, сводообразованием, несимметричной выгрузкой, а также ёмкость с мешалкой или на уклоне дают ошибку, которую калибровкой не убрать. Для учёта и дозирования ставят датчики под все опоры.
Калькулятор

Ошибка частичного взвешивания от смещения центра тяжести

Модель: ёмкость жёсткая, при калибровке центр тяжести был посередине. Горизонтальная ёмкость: датчики под одним седлом, шарниры под другим, смещение — вдоль оси ёмкости в долях половины расстояния между сёдлами. Вертикальная: три опоры по окружности, датчик под опорой 1, смещение — в сторону этой опоры в долях радиуса опор.

Тип датчика и узлы встройки

Датчик в весах ёмкости почти никогда не ставят «голым». Узел встройки передаёт на него силу строго по оси, допускает небольшие перемещения ёмкости при нагреве и деформации, защищает от проворота и сдвига. Без узла датчик получает боковые силы и изгиб — показания становятся нестабильными, а датчик может выйти из строя.

Мастер

Схема опирания → тип датчика → узлы встройки

Узлы встройки и приспособления в каталоге Sierra

УзелДля каких датчиковЧто сказано в паспорте или карточке
SHM-8-402SH8C, SHM8C, SB8C, SBM8C, 50 кг – 5 т (паспорт)«Используется в бункерных весах для обеспечения корректного приложения нагрузки на тензодатчик»; сталь с нержавеющим покрытием. Есть комплект SHM-8-402 с датчиком SH8C.
SHM-8-402CSH8C, SHM8C, SB8C, SBM8C, 50 кг – 2 т (паспорт)Шариковый силоввод и дополнительные стабилизаторы для боковой устойчивости.
SHL-3-003 (проушина)S-образные SH3 и аналоги; резьба от M8 до M42 по номиналуСферический подшипник с бронзовой вставкой, регулировка высоты, автоматическая центровка; для крановых, бункерных, цистерновых весов.
SHL-3-006 (вилка + проушина)S-образные SH3Шарнирный подвес; вилка отдельно — SHL-3-008.
HL-3-003, HL-3-002S-образныеПроушина и монтажное кольцо; по карточке HL-3-002 — для крановых, упаковочных, бункерных, цистерновых весов.
HM-14-403колонные, 10–50 т (карточка)Защита от проворота, ограничение горизонтального сдвига.
SHY-14-146, BY-14-106 и другие BY-14колонныеИсполнения с чашками, фартуком, хомутами (по карточкам). В карточках части узлов применимость указана для датчиков Zemic BM14C/HM14C — совместимость с конкретной моделью Sierra уточняйте у менеджера.

Колонные SHM14K и SBM14G по паспортам поставляются в комплекте с чашками и защитным фартуком на нижнюю опору. В карточках отдельных узлов для колонных датчиков указано применение с датчиками других серий, поэтому совместимость узла с конкретным датчиком уточняйте у менеджера Sierra.

Резьба S-образного SH3 и проушины SHL-3-003

У S-образного датчика резьба зависит от номинала, и проушину подбирают по резьбе. Таблица — по паспортам SH3 и SHL-3-003.

Номинал SH3Резьба (паспорт SH3)Проушина SHL-3-003
20–30 кгM8×1,25SHL-3-003-M8×1.25
50 кг – 1 тM12×1,75SHL-3-003-M12×1.75
1,5 тM16×2SHL-3-003-M16×2
2–3 тM20×1,5SHL-3-003-M20×1.5
5–7,5 тM24×2SHL-3-003-M24×2
10 тM30×2SHL-3-003-M30×2
20–30 тM42×3SHL-3-003-M42×3

Расчёт номинала датчиков

Номинал (НПИ) одного датчика считают от полной массы на опорах — не только продукта, но и самой ёмкости со всем, что на ней закреплено.

  1. Тара — масса пустой ёмкости с мешалкой, приводом, изоляцией, площадками и арматурой, которые опираются на ёмкость.
  2. Продукт — рабочий объём × плотность. Для сыпучих берут насыпную плотность в уплотнённом состоянии и геометрический объём с учётом конуса насыпки.
  3. Неравномерность — нагрузка распределяется по опорам неравно: из-за смещения центра тяжести, неровности опор (при четырёх опорах) и несимметричной обвязки.
  4. Динамика и неучтённое — ударная загрузка, работа мешалки, налипание, возможное переполнение. Этот запас задаёт проектировщик по условиям работы.
F1 = (mтары + V × ρ) × kн / N × (1 + запас)
F1 — расчётная нагрузка на один датчик; N — число датчиков; kн — коэффициент неравномерности. Номинал датчика выбирают ближайший не меньше F1.

По паспортам SH8C, SH3, SHM14K, SBM14G и SHM9B предельная нагрузка — 150 % НПИ (у SBM14D — 200 %), разрушающая — 200 или 300 % в зависимости от модели. Это аварийный запас, а не рабочий диапазон: в работе расчётная нагрузка должна укладываться в номинал.

Калькулятор

Номинал датчика для ёмкости и модель из каталога

Масса брутто—
Нагрузка на датчик F1—
Номинал из каталога—

Номиналы — по исполнениям в каталоге Sierra (сентябрь 2026). Коэффициенты неравномерности и запаса — выбор проектировщика, а не норматив; калькулятор показывает, как они влияют на результат. Ветер и сейсмика в расчёт не входят: боковые силы должны воспринимать упоры и тяги, а не датчики.

Справочник

Ориентиры плотности: нажмите, чтобы подставить в калькулятор

Выберите продукт. Значения — ориентир, а не паспортные данные: плотность вашего продукта уточняйте у технолога или по документам на продукт. Для сыпучих в калькулятор подставляется верхняя граница диапазона.

Тара «съедает» диапазон: сигнал на одно деление

У платформенных весов тара — это лёгкая платформа. У ёмкости тара может быть сравнима с массой продукта, а датчики выбирают под брутто. В результате на полезный вес продукта приходится только часть сигнала датчиков, и на одно деление шкалы остаются единицы микровольт.

Выход датчиков, соединённых в сумматоре параллельно, равен среднему выходу: U = РКП × Uпит × m / (N × НПИ). На полезный диапазон приходится только масса продукта, а на одно деление — РКП × Uпит × d / (N × НПИ).

Калькулятор

Сколько сигнала остаётся продукту

Сигнал от тары—
Сигнал при полной ёмкости—
На одно деление—
серый — тара, зелёный — продукт, светлый — неиспользуемый запас номинала

Что делать, если сигнала на деление мало: не завышать номинал сверх расчётного, брать датчики с большей чувствительностью, укрупнять цену деления, использовать прибор с высоким разрешением АЦП, аккуратно экранировать кабель и держать стабильную температуру. Подробнее о питании моста и выходном сигнале — в статье «Мостовая схема подключения тензодатчиков».

Трубопроводы и обвязка

Под нагрузкой тензодатчик немного сжимается или растягивается, и ёмкость опускается вместе с ним. Жёстко приваренная труба сопротивляется этому смещению как пружина: она подпирает ёмкость снизу или тянет её вверх, и часть веса уходит в трубу. Кроме того, труба удлиняется при нагреве и может давить на ёмкость сама по себе, а давление в трубе и гидроудары добавляют переменные силы.

Общие принципы

  • Гибкие вставки — сильфонные компенсаторы, резиновые рукава, тканевые или резиновые манжеты на сыпучих — ставят в каждую трубу, подходящую к ёмкости. Компенсатор выбирают по давлению, температуре и среде по документации его производителя.
  • Горизонтальные участки до первой неподвижной опоры делают как можно длиннее: вертикальная жёсткость трубы падает пропорционально кубу длины участка.
  • Первую опору трубы после ёмкости крепят к зданию или эстакаде, а не к ёмкости и не к её раме.
  • Вертикальные трубы, приходящие сверху или уходящие вниз, — самый жёсткий вариант: без гибкой вставки они почти целиком шунтируют нагрузку.
  • Температурное удлинение вертикальных участков оценивают заранее: стальная труба удлиняется примерно на 0,012 мм на метр на каждый градус, то есть метр трубы при нагреве на 50 °C — примерно на 0,6 мм. Сравните это с опусканием ёмкости под нагрузкой, которое измеряют при пробной загрузке.
  • Проверка: после монтажа обвязки положите на ёмкость известный груз (или несколько гирь) у разных опор и сравните с показаниями. Разница указывает на шунтирование.
Оценка

Паразитная сила от жёстко закреплённой трубы

Жёсткость трубы—
Сила при полной загрузке—
Доля от массы продукта—

Допущения: одна прямая стальная труба (E = 2·10⁵ Н/мм²), дальний конец жёстко заделан в неподвижной опоре; горизонтальная труба работает как балка на изгиб, вертикальная — на сжатие-растяжение вдоль оси; давление, температура и продукт в трубе не учитываются. Опускание ёмкости паспорта датчиков не указывают: его можно измерить индикатором часового типа при пробной загрузке. Это оценка порядка величины, а не расчёт трубопровода.

Почему не спасает калибровка. Упругая труба отбирает силу, пропорциональную опусканию ёмкости, то есть пропорциональную весу. Калибровка на месте частично учтёт такую потерю. Но жёсткость и начальный натяг трубы меняются с температурой, давлением, затяжкой фланцев и износом опор. Поэтому показания «плывут» между калибровками. Цель — сделать паразитную силу пренебрежимо малой, а не компенсировать её.

Ветер, сейсмика и защита от опрокидывания

Высокая ёмкость на открытой площадке испытывает боковую нагрузку от ветра, при землетрясении — от сейсмических колебаний. Боковая сила создаёт опрокидывающий момент: опоры с наветренной стороны разгружаются, с подветренной — догружаются, а в худшем случае ёмкость может приподняться с опор. Сам датчик предназначен для измерения вертикальной силы и воспринимать эти нагрузки не должен.

  • Упоры от сдвига ограничивают горизонтальное перемещение. В рабочем режиме между упором и ёмкостью оставляют зазор, чтобы упор не забирал вес.
  • Отрывные упоры (антиопрокидывающие устройства) не дают ёмкости подняться с опоры. Их тоже ставят с зазором: в нормальной работе они не касаются ёмкости.
  • Горизонтальные тяги (стабилизаторы) шарнирно связывают ёмкость с неподвижной конструкцией: они держат боковую силу и почти не мешают вертикальному перемещению, если расположены горизонтально.
  • Узлы встройки с ограничением сдвига и защитой от проворота (например, HM-14-403 для колонных датчиков по его карточке) закрывают часть этих задач, но расчёт на ветер и сейсмику для конкретной ёмкости делает проектировщик по действующим нормам.
Перегрузка датчика от ветра, сейсмики или удара при загрузке ограничена паспортом: предельная нагрузка — 150 % НПИ у SH8C, SH3, SHM14K, SBM14G, SHM9B и 200 % у SBM14D, разрушающая — 200 или 300 % в зависимости от модели. Если расчётные нагрузки при ветре могут выйти за эти пределы, их должны воспринимать упоры, а не датчики.

Температура, мойка и агрессивная среда

Нагретая ёмкость или реактор расширяется: диаметр опорного кольца растёт, и опоры расходятся. Узел встройки должен допускать это перемещение, иначе датчики получат боковую силу. Тепло от ёмкости передаётся на опоры — температура у датчика должна оставаться в его рабочем диапазоне, а для лучшей точности — в диапазоне термокомпенсации.

МодельМатериал (паспорт)IP (паспорт)Термокомпенсация, °CРабочий диапазон, °C
SH8Cсталь с никелировкойIP67−10…+40−35…+65
SH3сталь с никелировкойIP67−10…+40−35…+65
SHM14K / SBM14Kнержавеющая или никелированная стальIP68−10…+40−35…+65
SBM14Gнержавеющая сталь 17-4PHIP68−10…+40−40…+80
SBM14Dнержавеющая стальIP68−30…+40−35…+65
SHM9Bникелированная стальIP68−30…+40−35…+65
SH2Fсталь с никелировкойIP67−30…+40−35…+65
SH2Tсталь с никелировкойIP67−30…+40−35…+65
SH2R / SBM2Rникелированная или нержавеющая стальIP68−30…+40−35…+65

По паспорту SH3 есть исполнения SHM3 (IP68), SB3 и SBM3 (нержавеющая сталь) с теми же остальными характеристиками — их наличие уточняйте у менеджера Sierra.

  • Мойка и влага. Для зон с мойкой выбирают датчики с IP68 по паспорту и соединительную коробку в нержавеющем корпусе: у SJB-A, SJB-B и SJB-E по паспортам — нержавеющая сталь и IP68, у пластиковой SJB-S — IP65. Кабельные вводы затягивают, кабель прокладывают петлёй вниз, чтобы вода стекала мимо ввода.
  • Химически активная среда. Стойкость нержавеющей стали и никелевого покрытия к конкретному продукту и моющему средству паспорта не гарантируют — это вопрос к технологу и менеджеру Sierra.
  • Солнце и перепады. Неравномерный нагрев ёмкости солнцем смещает показания. Экранирование датчиков и коробки от прямого солнца и одинаковые условия для всех опор уменьшают дрейф.
  • Сварка. Сварочный ток через датчик повреждает его. На время сварки датчики заменяют технологическими вставками или ведут сварку так, чтобы ток не шёл через опоры.

Сумматор и вторичный прибор

Датчики всех опор соединяют параллельно в соединительной коробке (сумматоре). Подстроечные резисторы в коробке выравнивают чувствительность углов. Как выбрать и настроить коробку — в статье «Как выбрать и настроить сумматор».

КоробкаЧисло датчиковКорпус и IPИсточник
SJB-A2–4нержавеющая сталь, IP68паспорт
SJB-B2–8 (в каталоге исполнения на 6 и 8)нержавеющая сталь, IP68паспорт
SJB-E2–12 (в каталоге исполнение на 4)нержавеющая сталь, IP68паспорт
SJB-S2–8 (исполнения на 4, 6, 8)пластик, IP65паспорт
SJB-Cисполнения на 4, 6, 8нержавеющая сталь, IP68карточка

Дальше сигнал идёт на прибор, выбор которого зависит от того, кому нужен вес. Подробное сравнение классов приборов — в статье «Весовой индикатор: как выбрать и подключить».

Выбор

Кому нужен вес ёмкости

ПриборЧто делаетКлючевые данныеИсточник
XK3190-C8+весовой контроллер-дозатор с дисплеем1–8 датчиков 350 Ом, питание датчиков 5 В / 350 мА; 6-проводное подключение; вход −19…+19 мВ; 3 входа и 3 выхода (реле 220 В, 0,5 А); 0/4–20 мА или 0–5/0–10 В; RS-232 или RS-422/485; рабочая температура 0…40 °Cпаспорт
SMB101АЦП-преобразователь в ModbusModbus RTU (RS-485/RS-232), Modbus TCP (Ethernet, Wi-Fi); исполнения на 1, 4 и 8 независимых каналов; возбуждение датчика 5 В; питание 12–24 В DCкарточка
FD-3нормирующий усилительвыход 4–20 мА или напряжение; от 1 до 8 датчиков через соединительную коробку; точность лучше 0,1 % FS; IP65; питание 12 или 24 Вкарточка
Датчики на 700 Ом. Колонные SHM14K и SBM14G, балки SHM9B и SH9F по паспортам имеют входное сопротивление 700 Ом. Параллельно 8 таких датчиков дают 87,5 Ом — вдвое больше, чем 8 × 350 Ом (43,75 Ом), на которые рассчитан XK3190-C8+ по паспорту. Нагрузка на источник питания получается меньше. Расчёт — в калькуляторе статьи о весовом индикаторе.

Калибровка ёмкости

Ёмкость калибруют на месте, с подключённой обвязкой, в том же состоянии, в котором она будет работать. Главная трудность — большая масса: поставить на силос десятки тонн гирь обычно невозможно. Поэтому используют комбинацию методов. Общая методика калибровки весов, включая калибровку по нескольким точкам и проверку линейности, — в статье «Калибровка тензодатчиков и весов».

МетодКак делаютПлюсыОграничения
Эталонные гиригири подвешивают или ставят на ёмкость через специальные кронштейнысамая прямая прослеживаемость к эталонудля больших ёмкостей — только часть диапазона; нужны точки крепления
Метод замещениягири → снять → заменить продуктом или водой до тех же показаний → снова гири сверху, и так ступенямипозволяет пройти весь диапазон с небольшим набором гирьпогрешность накапливается от ступени к ступени
Залив воды с контрольным измерениемводу подают порциями, массу каждой порции определяют независимо: на поверенных весах или поверенным массовым расходомеромподходит для больших ёмкостей для жидкостейточность ограничена контрольным средством; плотность и температура воды, если порции мерят по объёму
Нагрузочные домкратыдомкраты с образцовыми динамометрами нагружают опоры или ёмкость с упором в неподвижную конструкциюбольшие усилия без грузанужна силовая упорная конструкция; не проверяет влияние обвязки на весь объём
По паспортным мВ/В («без гирь»)масштаб задают расчётом по РКП датчиковбыстро, для первого пускане учитывает шунтирование трубами и неравномерность; для учёта нужно подтверждение грузом

Порядок

  1. Закончить монтаж и обвязку, проверить зазоры у всех упоров, свободу кабелей и шлангов.
  2. Проверить датчики и сумматор: сопротивления мостов, изоляцию, одинаковый отклик углов (как проверить тензодатчик).
  3. Выровнять углы подстроечными резисторами коробки: одинаковый груз у каждой опоры должен давать одинаковые показания.
  4. Установить ноль на пустой ёмкости.
  5. Нагрузить эталонной массой (гирями, замещением, водой) — желательно не менее чем по нескольким точкам диапазона.
  6. Проверить линейность и возврат к нулю после разгрузки. Если ноль не возвращается, ищите трение и шунтирование.
  7. Задокументировать результат и условия: температуру, состояние обвязки, давление в трубах.

Типичные ошибки и как их найти

Диагностика

Симптом → вероятная причина

ОшибкаПоследствиеКак избежать
Трубы приварены жёстко, без гибких вставокнедовес, дрейф с температурой и давлениемгибкие вставки, длинные горизонтальные участки, опоры труб к зданию
Номинал выбран по массе продукта без тарыперегрузка датчиковсчитать от брутто, с неравномерностью и запасом
Номинал выбран «с большим запасом на всякий случай»мало сигнала на деление, шум и дрейфзапас — по расчёту, а не кратный
Упоры поставлены без зазорачасть веса уходит в упорзазор в рабочем режиме, проверка после монтажа
Четыре опоры не выставлены по высотеперегрузка пары датчиков, неповторяемостьвыверка подкладками, проверка нагрузки по углам
Колонный датчик без узла с ограничением сдвигабоковые силы, нестабильность, повреждениеузлы встройки из каталога под конкретный датчик
Сварка на ёмкости через датчикиповреждение датчиковтехнологические вставки, правильная схема заземления сварки
Калибровка до монтажа обвязкиошибка после подключения трубкалибровать в рабочем состоянии

Чек-лист проекта взвешивания ёмкости

Отмечено 0 из 13.

С этими данными менеджеру Sierra проще подобрать датчики, узлы встройки, коробку и прибор одним комплектом. Пишите в контакты или звоните по телефону в шапке сайта.

Проверьте себя

Для теста включите JavaScript. Ответы: 1 — вес уходит в трубу мимо датчиков; 2 — 4,8 т; 3 — только пока центр тяжести не смещается; 4 — с зазором; 5 — 2,5 мкВ; 6 — после монтажа обвязки.

Частые вопросы

Какие тензодатчики выбрать для бункера или силоса?

Для ёмкостей до нескольких тонн на опору обычно ставят балочные SH8C с узлом встройки SHM-8-402 (по паспорту узла — 50 кг – 5 т). Для тяжёлых силосов — колонные SHM14K, SBM14G или SBM14D с узлами, ограничивающими сдвиг, или двухопорные балки SHM9B. Подвешенные бункеры — на S-образных SH3 с проушинами SHL-3-003 или SHL-3-006. При нехватке высоты — датчики-шайбы.

Сколько опор лучше: три или четыре?

Три опоры — статически определимая схема: нагрузка на каждую зависит только от веса и центра тяжести, неровность фундамента её не перераспределяет. Четыре опоры удобнее для прямоугольных бункеров и сёдел, но требуют выверки по высоте и большего запаса по номиналу.

Как рассчитать номинал датчиков для ёмкости?

Сложите тару ёмкости со всем навесным и массу продукта (объём × плотность), умножьте на коэффициент неравномерности, разделите на число датчиков и добавьте запас на динамику. Например, 10 м³ воды и 2 т тары на четырёх опорах при k = 4/3 и запасе 20 % дают 4,8 т на датчик — берут ближайший номинал вверх, 5 т.

Можно ли поставить датчики только под часть опор?

Можно, но только для жидкости в симметричной ёмкости на ровном основании. При смещении центра тяжести — конус сыпучего, налипание, несимметричная выгрузка, мешалка — появляется ошибка, пропорциональная смещению, и калибровкой она не убирается.

Как подключить трубы, чтобы они не мешали взвешиванию?

Через гибкие вставки или сильфонные компенсаторы у ёмкости, с длинными горизонтальными участками до первой неподвижной опоры, закреплённой на здании. Вертикальные трубы без гибкой вставки почти целиком шунтируют нагрузку. Проверка — груз у каждой опоры после монтажа обвязки.

Как откалибровать большую ёмкость без гирь на всю массу?

Методом замещения (гири ступенями заменяют продуктом или водой), заливом воды порциями с контрольным измерением массы на поверенных весах или массовым расходомером, либо нагрузочными домкратами с образцовыми динамометрами. Калибруют после монтажа всей обвязки.

Какой прибор нужен для весов ёмкости?

Для оператора и дозирования — контроллер XK3190-C8+ с реле, аналоговым выходом и RS-интерфейсом. Для передачи веса в ПЛК по сети — АЦП Modbus SMB101, в том числе 4- и 8-канальный для контроля каждой опоры. Для аналогового входа ПЛК — нормирующий усилитель FD-3 с выходом 4–20 мА.

Нужна ли защита от ветра и опрокидывания?

Для высоких ёмкостей на открытых площадках — да. Боковые силы должны воспринимать упоры от сдвига, отрывные упоры и горизонтальные тяги, а не датчики. Все упоры ставят с зазором, чтобы в рабочем режиме они не забирали вес. Расчёт на ветер и сейсмику выполняет проектировщик.

Словарь

Тара
Масса пустой ёмкости со всем, что на ней закреплено и опирается на датчики.
Брутто
Полная масса на датчиках: тара плюс продукт.
НПИ
Наибольший предел измерений (номинал) датчика.
РКП
Рабочий коэффициент передачи — выход датчика на номинальной нагрузке, мВ/В.
Узел встройки
Монтажное приспособление, которое передаёт на датчик силу по оси и защищает его от боковых сил, изгиба и проворота.
Шунтирование нагрузки
Передача части веса мимо датчиков — через трубы, упоры, площадки, кабели.
Гибкая вставка (компенсатор)
Элемент трубопровода, который допускает перемещение ёмкости без передачи на неё заметной силы.
Отрывной упор
Устройство, которое не даёт ёмкости подняться с опор при ветре или сейсмике; в рабочем режиме стоит с зазором.
Частичное взвешивание
Схема, в которой датчики стоят только под частью опор, а остальные опоры — шарнирные.
Сумматор (соединительная коробка)
Коробка, в которой датчики соединены параллельно и выровнены по чувствительности.
Метод замещения
Способ калибровки большой ёмкости небольшим набором гирь: груз ступенями заменяют продуктом или водой.
Цена деления (d)
Шаг показаний весов.

Источники

Читайте также

Читайте также
