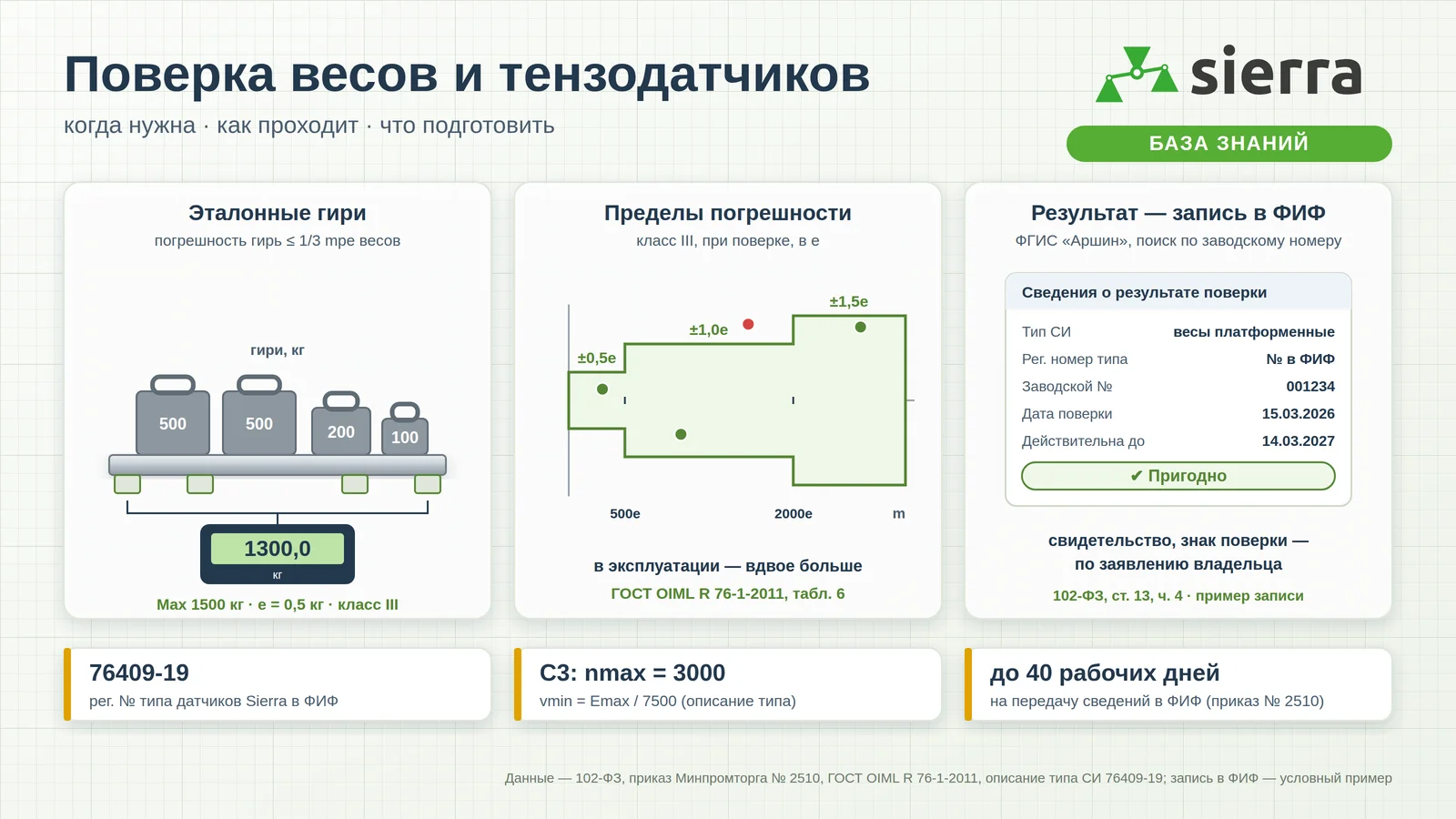

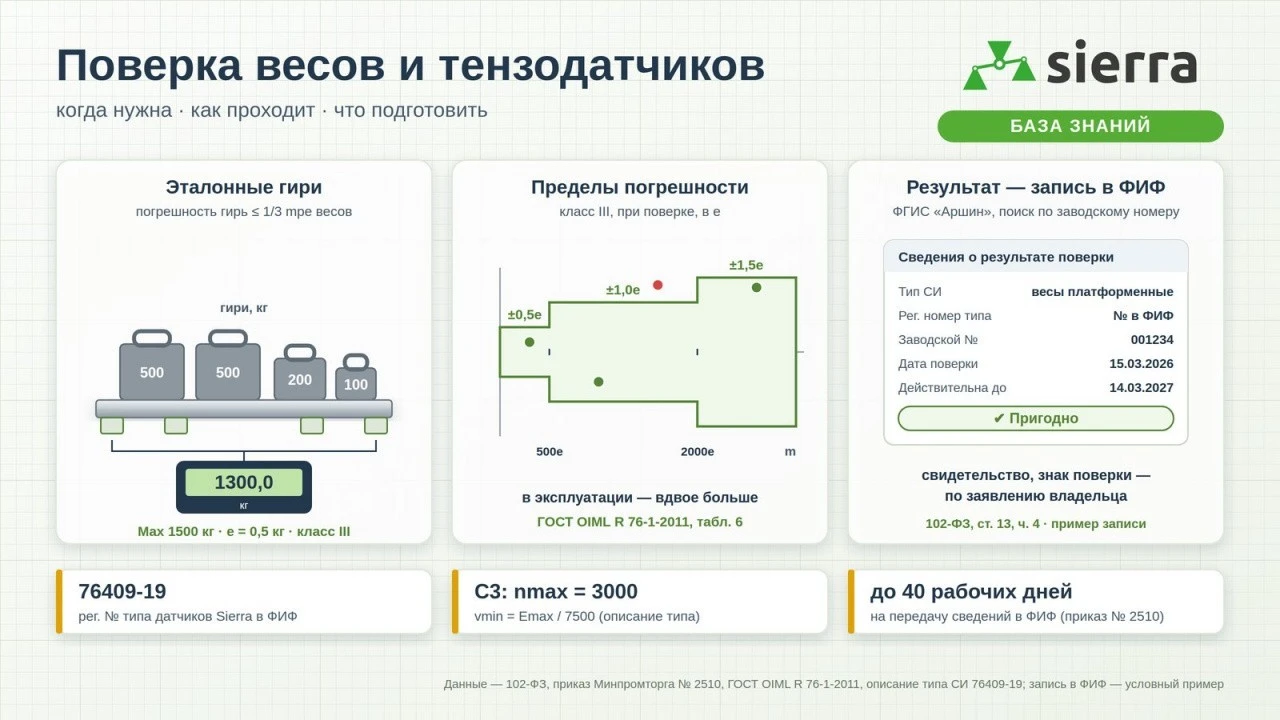

Поверка весов и тензодатчиков: когда нужна, как проходит, что подготовить

Что такое поверка и кто её делает

По закону об обеспечении единства измерений (102-ФЗ, ст. 13) средства измерений, предназначенные для сферы государственного регулирования, до ввода в эксплуатацию проходят первичную поверку, а в процессе эксплуатации, в том числе после ремонта, — периодическую. Юрлица и ИП, которые такие средства применяют, обязаны своевременно представлять их на поверку.

• Кто поверяет. Юридические лица и ИП, аккредитованные на поверку в национальной системе аккредитации (102-ФЗ, ст. 13, ч. 2). Для средств измерений из отдельного перечня Правительства — только государственные региональные центры метрологии (ч. 3).
• Что поверяют. Средства измерений утверждённого типа (приказ Минпромторга № 2510, п. 3). Весы должны иметь описание типа с номером в ФИФ; поверяют их по методике, указанной в описании типа.
• Чем подтверждается. Сведениями о результатах поверки в ФИФ. Знак поверки, бумажное свидетельство или запись в паспорте — по заявлению владельца (102-ФЗ, ст. 13, ч. 4).
• По какому документу проходит поверка. Порядок — приказ Минпромторга России от 31.07.2020 № 2510; методы для весов неавтоматического действия — ГОСТ OIML R 76-1-2011, приложение ДА «Методика поверки весов» (если в описании типа весов не указано иное).

Поверка или калибровка: в чём разница

В быту «калибровкой» называют любую настройку весов, но у метрологов это разные действия. Калибровку (настройку по гирям) и юстировку углов подробно разбирает статья «Калибровка весов и тензодатчиков». Здесь — только сравнение с поверкой.

Обычный порядок после ремонта весов в сфере госрегулирования: ремонт → калибровка (настройка) → поверка. Калибровка без поверки не даёт права вернуть такие весы в расчёты с покупателями.

Когда поверка весов обязательна

Обязательность зависит не от типа весов, а от того, для чего их применяют. Сфера государственного регулирования обеспечения единства измерений перечислена в 102-ФЗ, ст. 1, ч. 3. Для весов чаще всего важны пункты:

• осуществление торговли, выполнение работ по расфасовке товаров (п. 7);
• производственный контроль за соблюдением требований промышленной безопасности на опасном производственном объекте (п. 6);
• здравоохранение и ветеринарная деятельность (пп. 1, 2);
• налоговые, таможенные операции и таможенный контроль (п. 13);
• оказание услуг почтовой связи (п. 9);
• обеспечение безопасности дорожного движения (п. 19);
• обращение драгоценных металлов и камней (п. 20).

Весы вне этих сфер (внутренний технологический контроль, дозирование «для себя», испытательные стенды) могут поверяться добровольно (102-ФЗ, ст. 13, ч. 7) или калиброваться (ст. 18). Если вы не уверены, относится ли ваше применение к сфере госрегулирования, решение лучше принять вместе с метрологом предприятия или аккредитованной организацией.

Первичная, периодическая и внеочередная поверка

На весах после поверки аккредитованное лицо ставит пломбы со знаком поверки в местах, предусмотренных конструкцией, чтобы закрыть доступ к узлам настройки (приказ № 2510, п. 20). Если пломбу сорвали — например, чтобы откалибровать индикатор, — весы до новой поверки в сфере госрегулирования применять нельзя.

В ГОСТ OIML R 76-1-2011 (8.4.1) сказано, что при последующих поверках, как правило, выполняют те же осмотр и испытания, что и при первичной, с теми же пределами погрешности, что и при первичной поверке. Удвоенные пределы — это «пределы допускаемой погрешности в эксплуатации» (3.5.2), по ним оценивают весы при надзоре (8.4.2).

Межповерочный интервал: где его взять и как считать дату

Межповерочный интервал (МПИ, интервал между поверками) устанавливают при утверждении типа средства измерений. Он указан в сведениях о типе в ФИФ и в документах об утверждении типа. Для весов разных типов он бывает разным, поэтому «у всех весов — год» — не правило, а частый случай. Пример: у весов платформенных «Фаворит-2» (рег. № 84732-22) в сертификате об утверждении типа указан интервал между поверками 1 год.

• Срок действия межповерочного интервала исчисляется с даты поверки; датой поверки считается день окончания работ по методике (приказ № 2510, п. 4).
• Весы представляют на периодическую поверку по окончании межповерочного интервала (п. 6). На практике поверку планируют заранее, чтобы весы не простаивали.
• Даже если на весах стоит знак поверки или есть бумажное свидетельство, подтверждением служит запись в ФИФ (102-ФЗ, ст. 13, ч. 4, в редакции 496-ФЗ от 27.12.2019). Если записи нет, приказ № 2510 (п. 6) относит это к случаям внеочередной поверки.

Описание типа и номер в ФИФ: как найти в «Аршине»

У каждого утверждённого типа средства измерений есть регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (например, 76409-19) и описание типа — документ с назначением, составом, метрологическими характеристиками, методикой поверки, схемой пломбирования и изготовителем. Эти сведения публикует ФГИС «Аршин» (fgis.gost.ru, раздел «Метрология»).

1. Найти тип весов. Раздел «Утверждённые типы средств измерений»: поиск по регистрационному номеру с таблички или из паспорта, по наименованию или изготовителю. Там же — описание типа, методика поверки, интервал между поверками, срок действия типа.
2. Найти поверку своих весов. Раздел «Сведения о результатах поверки»: поиск по заводскому номеру и номеру типа. В записи — дата поверки, «действительна до», организация-поверитель, результат (пригодно / непригодно).
3. Проверить поверителя. Аккредитацию организации проверяют в реестре аккредитованных лиц Росаккредитации (область аккредитации должна включать весы).

Датчики Sierra в реестре: тип 76409-19

Датчики весоизмерительные тензорезисторные Sierra внесены в ФИФ как утверждённый тип средств измерений. Сведения — из описания типа (приложение к сертификату об утверждении типа № 76409-19 от 06.12.2024) и данных ФИФ.

Датчик в составе весов. Весы поверяют целиком, по методике из описания типа весов. Утверждённый тип датчика нужен производителю весов: при утверждении типа весов из модулей проверяют совместимость датчиков, индикатора и соединительных элементов (приложение F ГОСТ OIML R 76-1-2011). В описании типа весов обычно перечислены допустимые датчики. Например, в описании типа весов «Фаворит-2» (рег. № 84732-22) среди датчиков указаны датчики Sierra модификации SH8 (рег. № 76409-19).

Замена датчика в поверяемых весах. Ставьте датчик того типа и модификации, что указаны в описании типа ваших весов, того же номинала и класса. После замены — калибровка и поверка (как после ремонта). Если нужного датчика в описании типа нет, согласуйте замену с поверителем до покупки.

Модели Sierra из описания типа в каталоге: одноопорные SH8C, двухопорные SHM9B, одноточечные SL6E, S-образные SH3. Какие характеристики стоят за классом C3 и строками паспорта — в статье «Характеристики тензодатчиков».

Классы точности весов: I, II, III, IIII

Весы неавтоматического действия делят на четыре класса точности (ГОСТ OIML R 76-1-2011, 3.2): I — специальный, II — высокий, III — средний, IIII — обычный. Класс определяют два числа с таблички весов: поверочный интервал e и число поверочных интервалов n = Max / e. Значение e выражается как 1·10^k, 2·10^k или 5·10^k единиц массы.

ГОСТ OIML R 76-1-2011, таблица 3. Для весов, определяющих тариф (почтовые, для отходов), Min уменьшают до 5e. Цена деления d на цифровых весах обычно равна e.

Пределы допускаемой погрешности: что сверяет поверитель

Погрешность весов нормируется не в процентах, а в поверочных интервалах e и зависит от нагрузки. Пределы «при первичной поверке» (mpe) приведены в таблице 6 ГОСТ OIML R 76-1-2011; пределы «в эксплуатации» вдвое больше (3.5.2). При периодической поверке применяют пределы первичной поверки (8.4.1).

Подходят ли датчики C3 к весам класса III

Класс датчика по ГОСТ 8.631–2013 (OIML R 60) — это буква класса и максимальное число поверочных интервалов: C3 — класс C, n_max = 3000. Буква C соответствует классу весов III, но одной буквы мало. Совместимость модулей весов проверяют по приложению F ГОСТ OIML R 76-1-2011:

N — число датчиков, R — передаточное отношение рычажной системы (для платформы на датчиках R = 1), DL — масса грузоприёмного устройства, NUD — поправка на неравномерную нагрузку, T⁺ — аддитивная тара. Формулы — по OIML R 76-1:2006, прил. F (идентичен ГОСТ OIML R 76-1-2011).

У датчиков Sierra по описанию типа 76409-19 класс C3 даёт n_LC = 3000, а v_min = E_max / 7500. Отсюда: весы класса III на датчиках C3 — не больше 3000 поверочных интервалов, и e не меньше v_min · √N. Весы 60 т с e = 10 кг (n = 6000) на датчиках C3 не собрать: нужны датчики с большим n_max. Подробно о строках паспорта — в статье «Характеристики тензодатчиков», о выборе номинала — в «Как выбрать тензодатчик».

Гири, замещающий груз и нецентральное нагружение

Погрешность эталонных гирь не должна превышать 1/3 предела допускаемой погрешности весов при данной нагрузке (ГОСТ OIML R 76-1-2011, ДА.4.1; 3.7.1). Гири и другие средства поверки должны быть утверждённого типа и поверены (приказ № 2510, п. 15).

На месте эксплуатации крупных весов вместо части гирь допускается замещающий груз стабильной массы (ДА.4.3). Эталонных гирь должно быть не меньше 1/2 Max; долю можно уменьшить до 1/3 Max, если размах показаний не больше 0,3e, и до 1/5 Max — если не больше 0,2e (размах определяют трёхкратным нагружением).

Нецентральное нагружение

Как проходит поверка весов

Операции поверки весов неавтоматического действия перечислены в таблице ДА.1 ГОСТ OIML R 76-1-2011. Если в описании типа ваших весов указана другая методика — работают по ней.

1. Внешний осмотр (ДА.6.1). Прохождение теста при включении, идентификация ПО, идентификация модулей, обязательные надписи на табличке (класс, Max, Min, e, заводской номер), места для знака поверки и пломб.
2. Опробование (ДА.6.2). Работоспособность, устройства установки на нуль и тарирования, отсутствие показаний выше Max + 9e.
3. Повторяемость (ДА.6.3.3). Одна и та же нагрузка (значение задаёт методика) ставится не менее 3 раз для классов III и IIII (6 раз — для I и II). Размах не больше |mpe|.
4. Погрешность установки на нуль (ДА.6.3.4.1). Не больше ±0,25e.
5. Центрально-симметричное нагружение (ДА.6.3.4.2). Не менее пяти нагрузок от Min до Max, включая точки смены mpe, при нагружении и разгружении. Для цифровых весов — метод дополнительных гирь 0,1e, чтобы исключить округление.
6. Нецентральное нагружение (ДА.6.3.4.3). Груз по углам и опорам, как в калькуляторе выше.
7. Тарирование (ДА.6.3.4.5). Погрешность после выборки тары.
8. Оформление (ДА.6.4). Протокол, передача сведений в ФИФ, пломбы; при отрицательном результате — извещение о непригодности.

Результат: запись в ФИФ, свидетельство, пломбы

• Главный результат — сведения о результатах поверки в ФИФ по обеспечению единства измерений (102-ФЗ, ст. 13, ч. 4; приказ № 2510, п. 4). Поверитель передаёт их в срок, согласованный с владельцем, но не позднее 40 рабочих дней с даты поверки (20 — для эталонов), п. 21.
• По заявлению владельца: знак поверки на весах, свидетельство о поверке (на бумаге или в электронном виде), запись «поверка выполнена» в паспорте (п. 22, 25). Свидетельства выдают в согласованные сроки с учётом публикации сведений в ФИФ (п. 23).
• Пломбы со знаком поверки ставят на места, предусмотренные конструкцией, чтобы закрыть доступ к настройке (п. 20).
• Если весы не прошли — по заявлению выдают извещение о непригодности с причинами (п. 22, 26), а в ФИФ вносится отрицательный результат. Знак поверки на такие весы наносить запрещено (п. 24).

Как подготовить весы к поверке

По приказу № 2510 (п. 7) средства измерений представляют на поверку очищенными от загрязнений, с эксплуатационными документами и дополнительными устройствами, нужными по методике; заводской номер должен идентифицировать экземпляр (п. 8). По методике (ДА.5.2) весы выставляют по уровню и прогревают по руководству.

1. Проверить в ФГИС «Аршин» по заводскому номеру дату последней поверки и срок её действия; найти описание типа весов (межповерочный интервал, методика поверки, схема пломбирования).
2. Договориться с аккредитованной на поверку организацией: место (на объекте или в лаборатории), гири или замещающий груз, подъезд и погрузчик для гирь, нужна ли бумажная копия свидетельства.
3. Очистить грузоприёмное устройство и зазоры по периметру от грязи, снега, наледи; убедиться, что платформа нигде не касается рамы, приямка, соседних конструкций.
4. Выставить весы по уровню, проверить опоры, ножки и узлы встройки, затяжку кабелей; включить индикатор заранее, на время прогрева по руководству.
5. Проверить ноль и стабильность без груза, работу кнопок «Ноль» и «Тара»; при уходе показаний — сначала найти причину (датчик, кабель, сумматор), а не закрывать её калибровкой.
6. Подготовить руководство по эксплуатации, паспорт весов, при необходимости методику поверки; проверить маркировочную табличку, заводской номер и места пломб.
7. После поверки проверить запись в ФГИС «Аршин» (передаётся в срок до 40 рабочих дней) и сохранить номер записи; если нужно бумажное свидетельство — заявить об этом поверителю заранее.

Почему весы не проходят поверку

Почти всегда причина — не в документах, а в механике и настройке: трение платформы, неровные опоры, влага в кабеле или сумматоре, неточная калибровка. Выберите симптом — увидите вероятную причину и что проверить до повторной поверки.

Причины подробно: почему плавают весы, платформенные весы сломались, ремонт автомобильных весов, сумматор и юстировка углов, настройка индикаторов.

Нормативные документы

Проверьте себя

Частые вопросы

Словарь

Поверка

Операции для подтверждения соответствия средства измерений метрологическим требованиям.

Калибровка

Определение действительных метрологических характеристик; в быту — настройка весов по гирям.

ФИФ ОЕИ

Федеральный информационный фонд по обеспечению единства измерений; доступ — через ФГИС «Аршин».

Описание типа

Документ к утверждению типа СИ: характеристики, методика поверки, интервал между поверками, пломбирование.

Межповерочный интервал

Срок, в течение которого действителен результат поверки.

Max, Min

Наибольший и наименьший пределы взвешивания.

e

Поверочный интервал весов — в нём выражают погрешность.

n

Число поверочных интервалов, n = Max / e.

mpe

Предел допускаемой погрешности.

C3

Класс датчика: C, n_max = 3000.

v_min

Минимальный поверочный интервал датчика.

Замещающий груз

Груз стабильной массы, который заменяет часть эталонных гирь при поверке на месте.

Источники

• Федеральный закон от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений», ст. 1, 13, 18 (ред. от 08.08.2024).
• Приказ Минпромторга России от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».
• ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1»: таблицы 3 и 6, пп. 3.5, 3.6.2, 3.7.1, 8.4, приложения F и ДА; OIML R 76-1:2006.
• ГОСТ 8.631–2013 (OIML R 60:2000) «ГСИ. Датчики весоизмерительные».
• Описание типа «Датчики весоизмерительные тензорезисторные Sierra» (приложение к сертификату об утверждении типа № 76409-19 от 06.12.2024); сведения ФИФ о типе.
• Сертификат об утверждении типа № 84732-22 и описание типа весов платформенных «Фаворит-2».
• Паспорта датчиков Sierra SH8C и SHM9B; страница услуг sierra.market.
