Одноточечный (single point) тензодатчик держит всю платформу весов в одной точке крепления и корректно измеряет груз, даже если его положили не по центру. Поэтому настольным, фасовочным и небольшим платформенным весам достаточно одного датчика.
Серия SL6: алюминий, класс точности C3, защита IP65, номиналы от 0,6 до 635 кг. Это один из типов тензодатчиков Sierra. Миниатюрные датчики вынесены в раздел минисенсоров.
Подбор одноточечного датчика по нагрузке
| Номинал | Модели | Где применяют |
|---|---|---|
| 0,6–3 кг | SL6J1, SL6D | Лабораторные и порционные весы, фасовка |
| 3–80 кг | SL6D, SL6H5, SL6N | Торговые и настольные весы, дозаторы |
| 50–300 кг | SL6E, SL6E3, SL6G | Платформенные весы, упаковочные линии |
| 75–635 кг | SL6W, SL6Q, SL6G (600 кг) | Платформы большого размера, конвейерные весы |
Для нагрузок от 500 кг смотрите балочные датчики.
Аналоги Zemic, Keli, CAS, HBM
| Sierra | Zemic | Keli | CAS | HBM |
|---|---|---|---|---|
| SL6D | L6D | AMIB, ILK | BCL | PW6, PW2 |
| SL6N | L6N | AMI, ILK | BCA | PW15, SP4M |
| SL6E | L6E | UDB | BCL | PW10 |
| SL6E3 | L6E3 | ILE | BCL | PW10 |
| SL6G | L6G | UDA, ILE, ILEB | BCH | PW12, PW16 |
| SL6W | L6W | UDJ | BCH | PW16 |
| SL6Q | L6Q | AMI, ILC | BCA | PW10 |
| SL6J1 | L6J1 | — | BCL | PW4 |
Аналог в таблице — это кандидат на замену по типу конструкции и номиналу. Перед заменой сверьте класс точности, чувствительность (мВ/В), сопротивление моста, монтажные размеры и резьбу. Полная таблица — на странице аналогов тензодатчиков. Оригинальные датчики — в разделах Zemic, Keli, CAS и других брендов.
Частые вопросы
Почему достаточно одного одноточечного датчика?
Конструкция с параллелограммом компенсирует смещение груза относительно центра. Предельный размер платформы для каждой модели указан в паспорте — если его превысить, погрешность растёт.
Как выбрать номинал одноточечного датчика?
Сложите наибольшую массу груза и массу платформы и добавьте запас на удары при загрузке. Например, для весов на 150 кг обычно берут датчик на 200 кг.
Подойдёт ли одноточечный датчик для Arduino?
Да, сигнал моста можно оцифровать модулем HX711. Схема и пример калибровки — в статье «Тензодатчик с Arduino и HX711».
Что означает класс точности C3?
По рекомендации OIML R60 класс C3 означает, что датчик допускает до 3000 поверочных интервалов в диапазоне измерений. Для большинства торговых и промышленных весов этого достаточно. Подробнее о параметрах паспорта — в статье «Характеристики тензодатчиков».
Одноточечные и миниатюрные или микро (Singlepoint) тензодатчики- одна из базовых моделей весоизмерительного оборудования. Эти тензометрические датчики основаны на принципе прямоугольной рамки. Верхняя грань рамки растягивается, а нижняя сжимается. Эти датчики обычно располагают горизонтально, этот принцип действия называется "на изгиб. Конструктивные проточки в одноточечных тензодатчиках создают места наибольшей деформации - концентраторы. В местах проточек расположены тензорезисторы, соединённые в "мост Уинстона". Тип Singlepoint один из базовых и находит своё применение для:
· Платформенных весов
· Дозаторов
· Настольных весов
· Испытательного оборудования
Достоинства одноточечных, миниатюрных и микротензодатчиков
· Низкая цена
· Удобство монтажа
· Точность измерений(в связи с малыми НПИ от 0,6 кг), достигает 10-х частей грамма.
· Для платформенных весов требуется только один датчик (вместо четырех).
· Длительный срок службы при соблюдении условий эксплуатации.
· Широкий ассортимент номиналов и конструктивов.
· Диапазон температур от - 35 до + 65 градусов цельсия
· Гарантия 3 года
Характеристики
Материал: базово алюминий, возможна опция никелированной(легированной) либо нержавеющей стали. Модели из нержавеющей стали соответствуют классу защиты ip68. Большинство датчиков соответствуют классу защиты ip65. Номинальные нагрузки от 0,3 кг(kg) до 635 кг(kg). На складе в наличии класс точности C3. Класс точности C3 имеет 3000 делений, С4 имеет 4000 делений . Наименьший поверочный интервал НПИ/10000. Чувствительность, РКП = 2 мВ/В, либо 1 мВ/В. Входное и выходное сопротивление(сигнал) 350 до 400 Ом. Кабель от 0,4 до 3 м, четырех-жильный. Рабочий диапазон температур от -40 до +65 градусов. Все указанные позиции есть на складе. Цена от 2970 до 8 950 рублей.
Аналоги
Тензодатчики LPS(Celltron) и CAS BCL соответствуют Sierra SL6D. Миниатюрный тензодатчик Keli AMIB наиболее соответствует SL6N. Sierra - прямой поставщик весового оборудования от производителя. Производство в России и Китае. Доставка по Москве в любой город России и СНГ.
Одноточечные тензодатчики: как устроены и как выбрать

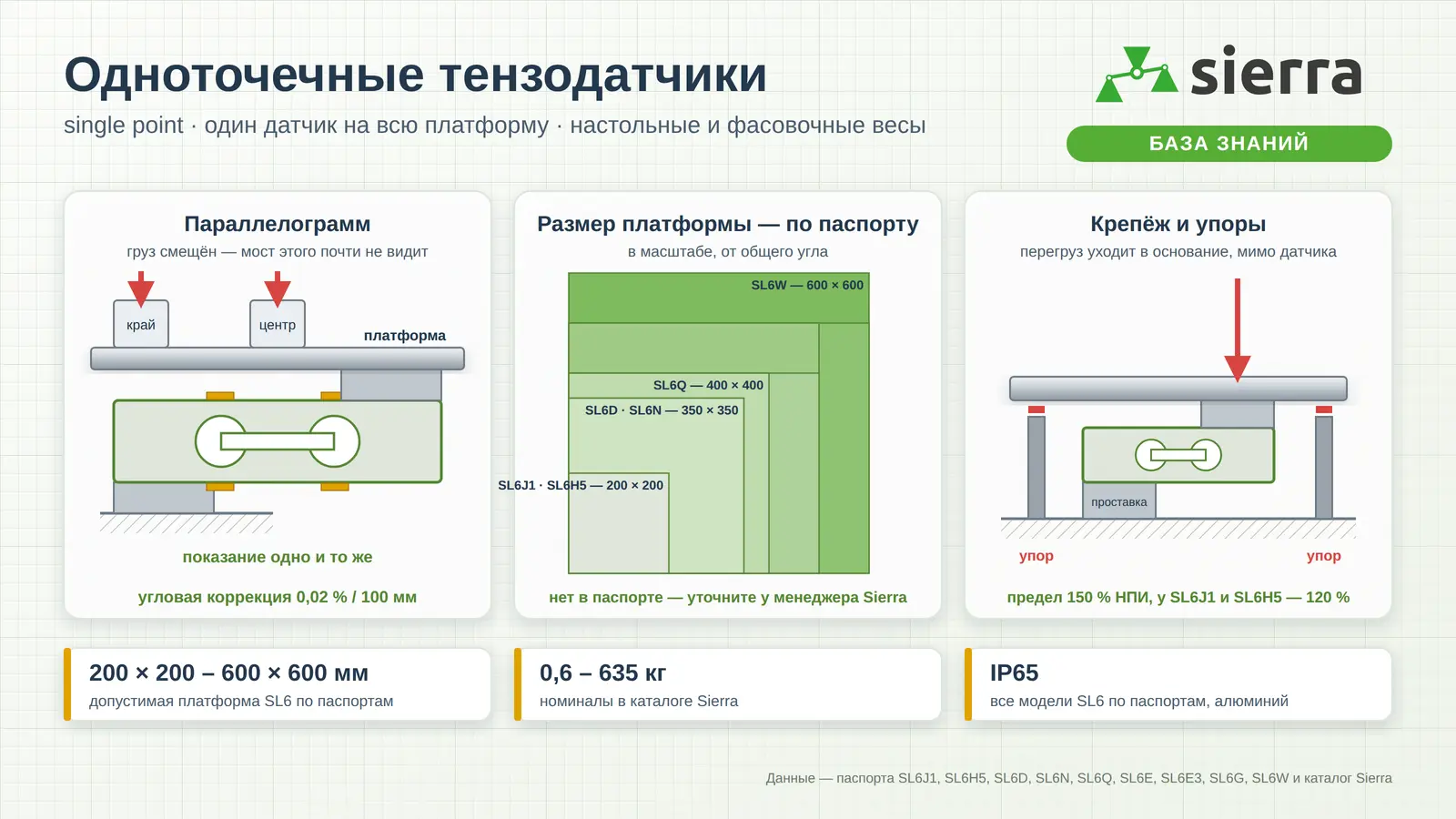

Одноточечный тензодатчик (single point) — алюминиевая балка-параллелограмм, на которую крепится платформа весов целиком. Весам нужен один датчик, а показания почти не зависят от того, в какое место платформы положили груз. Поэтому одноточечные датчики ставят в настольные, торговые и фасовочные весы, дозаторы, конвейерные и небольшие напольные весы. Главное ограничение — допустимый размер платформы: его задаёт паспорт каждой модели.
Модели в каталоге
Тензодатчик SL6E одноточечныйНоминалы: 50 кг – 300 кг · 11 исп.Исполнения и цены →
Тензодатчик SL6E3 одноточечныйНоминалы: 50 кг – 300 кг · 10 исп.Исполнения и цены →
Тензодатчик SL6G одноточечныйНоминалы: 50 кг – 600 кг · 7 исп.Исполнения и цены →
Тензодатчик SL6H5 одноточечныйНоминалы: 4 кг – 20 кг · 7 исп.Исполнения и цены →
Тензодатчик SL6J1 одноточечныйНоминалы: 600 г – 3 кг · 6 исп.Исполнения и цены →
Тензодатчик SL6W одноточечныйНоминалы: 75 кг – 635 кг · 4 исп.Исполнения и цены →
Тензодатчик SL6N одноточечныйНоминалы: 5 кг – 100 кг · 17 исп.Исполнения и цены →
Тензодатчик SL6D одноточечныйНоминалы: 3 кг – 80 кг · 21 исп.Исполнения и цены →
Тензодатчик SL6F одноточечныйНоминалы: 100 кг · 1 исп.Исполнения и цены →Чертежи и схемы
Как подобрать за 4 шага
- Нагрузка. Сложите массу груза и тары, разделите на число датчиков, добавьте запас 30–50% (ударная нагрузка — вдвое).
- Монтаж. Проверьте, как сила приходит на датчик и какие узлы встройки, проушины или ножки нужны — схемы выше.
- Среда. Улица, мойка, пищевое производство — IP67/IP68 и нержавеющая сталь; класс точности C3 подходит для большинства весов.
- Совместимость. Чувствительность (мВ/В), 4 или 6 проводов, сопротивление — под ваш индикатор. Меняете старый датчик — пришлите фото шильдика.
Частые вопросы
Что такое одноточечный тензодатчик?
Датчик-параллелограмм, на который крепится вся платформа весов. Весам хватает одного датчика, а показания почти не зависят от места груза на платформе. В каталоге Sierra это серия SL6: SL6J1, SL6H5, SL6D, SL6N, SL6Q, SL6E, SL6E3, SL6G, SL6W и SL6F.
Какой размер платформы допускает одноточечный датчик?
Размер указан в паспорте модели: SL6J1 и SL6H5 — 200 × 200 мм, SL6D и SL6N — 350 × 350, SL6Q — 400 × 400, SL6E — 400 × 500, SL6E3 — 500 × 500, SL6G — 500 × 600, SL6W — 600 × 600 мм. У SL6F размер зависит от номинала: от 600 × 600 до 1200 × 1200 мм. Если нужного размера в паспорте нет, уточните у менеджера Sierra.
Как выбрать номинал одноточечного датчика?
Сложите Max весов и массу платформы, умножьте на запас на удары и возьмите ближайший номинал не меньше. Затем проверьте, что платформа не больше допустимой по паспорту модели. Калькулятор в статье делает это по реальному ряду каталога Sierra.
Можно ли самому спилить углы датчика, если весы врут на углах?
Нет. Угловая юстировка сделана на заводе, и доработка на месте её испортит. Почти всегда причина механическая: большая или гибкая платформа, касание основания или упора, натянутый кабель. Если механика в порядке, обратитесь к менеджеру Sierra.
Какой класс защиты у одноточечных датчиков?
По паспортам всех моделей SL6 — IP65, корпус из алюминиевого сплава. Датчик защищён от пыли и брызг, но не рассчитан на мойку струёй и погружение.
Какая предельная нагрузка у одноточечных датчиков?
По паспортам — 150 % НПИ, разрушающая — 200 %. У SL6J1 и SL6H5 — 120 и 150 %. Упоры под платформой должны срабатывать раньше предельной нагрузки.
Пришлите массу, схему или фото старого датчика — инженер ответит с моделью и узлами встройки.
