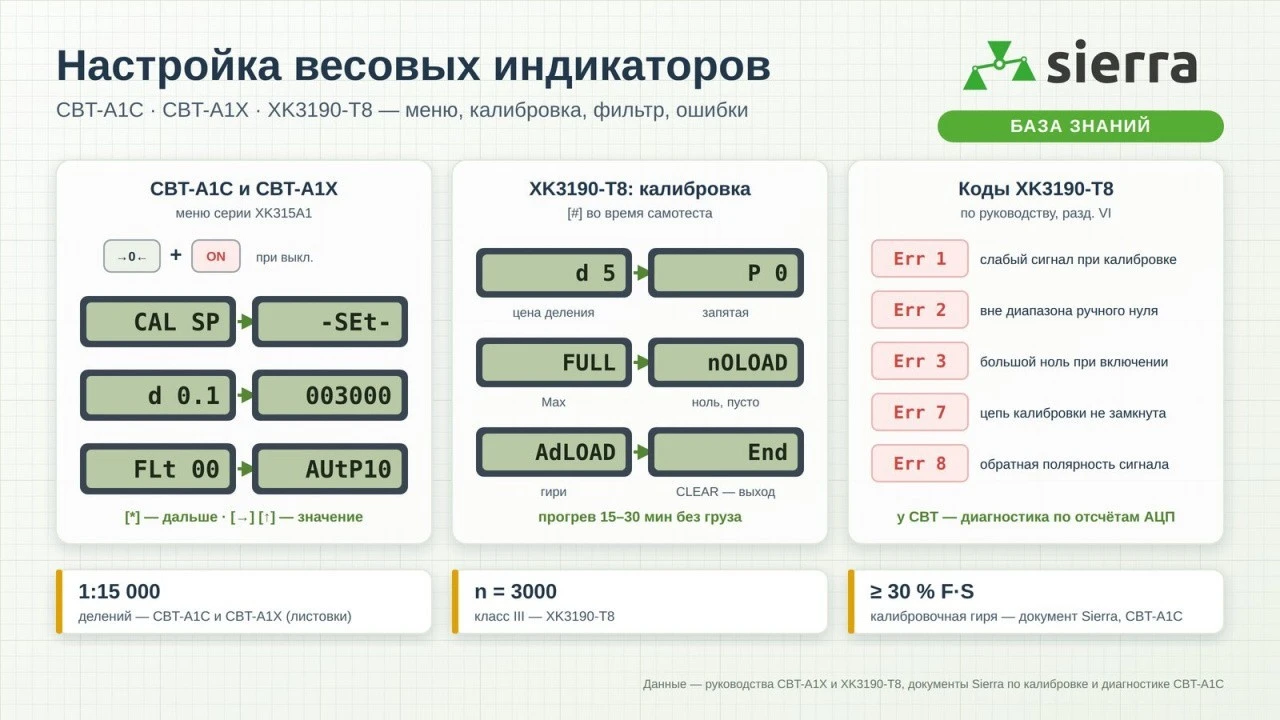

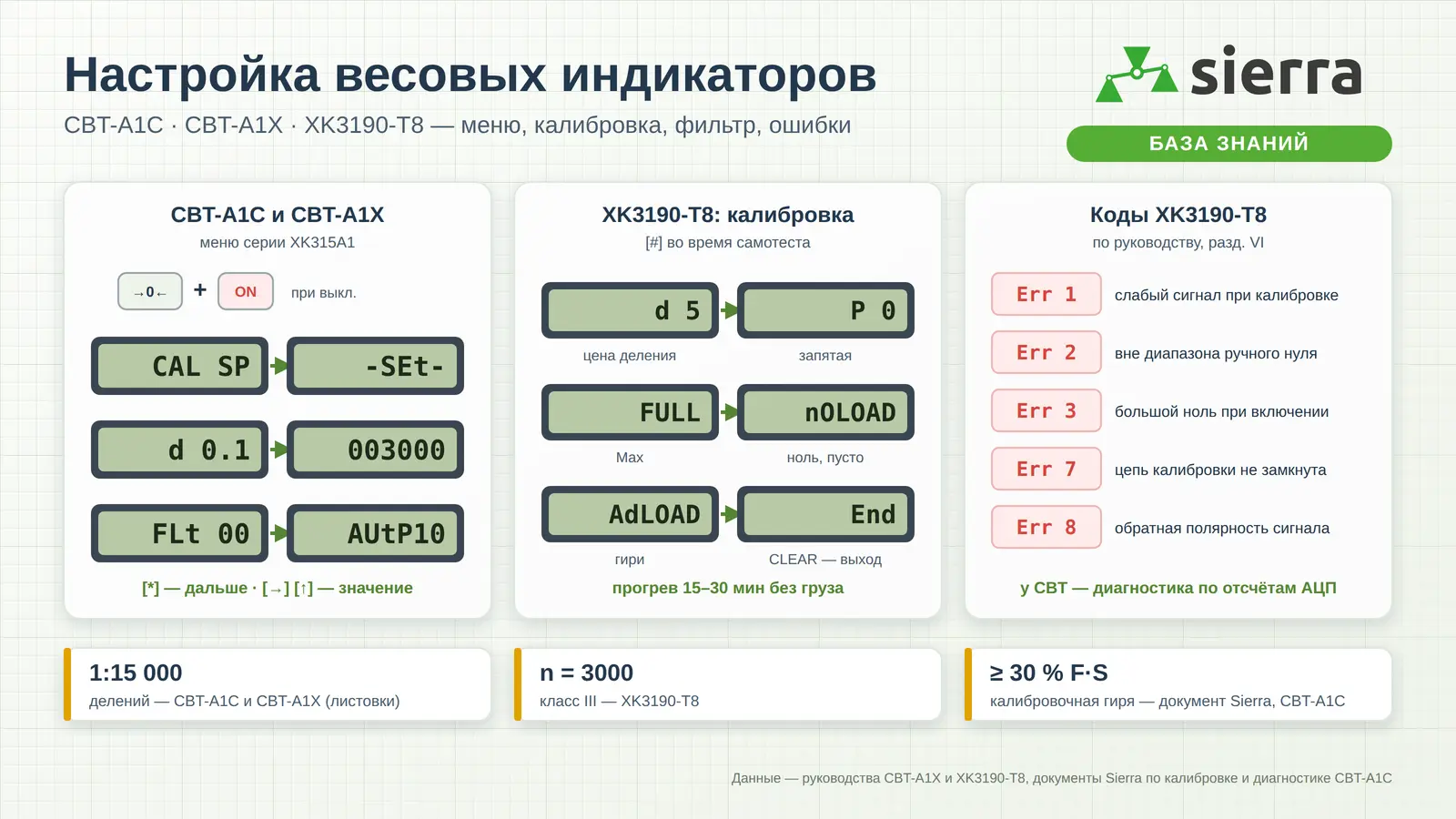

Настройка весового индикатора — коротко
Настройка весового индикатора — это ввод цены деления, наибольшего предела (Max), фильтра и автонуля в меню прибора, а затем калибровка: индикатор запоминает сигнал датчиков без груза (ноль) и с гирей известной массы. У CBT-A1C и CBT-A1X меню одинаковое (серия XK315A1): вход — [→0←] + [ON], дальше CAL SP → -SEt-. У XK3190-T8 своё меню: вход — [#] во время самотеста, калибровка идёт экранами d → P → FULL → nOLOAD → AdLOAD → End. Все коды и надписи в статье взяты из инструкций к этим приборам.
В статье: чем отличаются три индикатора, как подключить датчик к разъёму, как войти в меню, пошаговая калибровка нуля и груза, цена деления и Max, фильтр и устойчивость, автоноль, коды ошибок и что делать, возврат к заводским значениям. Интерактивы: выбор индикатора, тренажёр калибровки с экраном прибора, поиск по коду ошибки, расчёт цены деления и числа делений, подбор гирь, помощник по фильтру, распиновка, чек-лист и тест. Ошибки XK3190-A12E разобраны в отдельной статье «Ошибки XK3190-A12E: Err1–Err6».

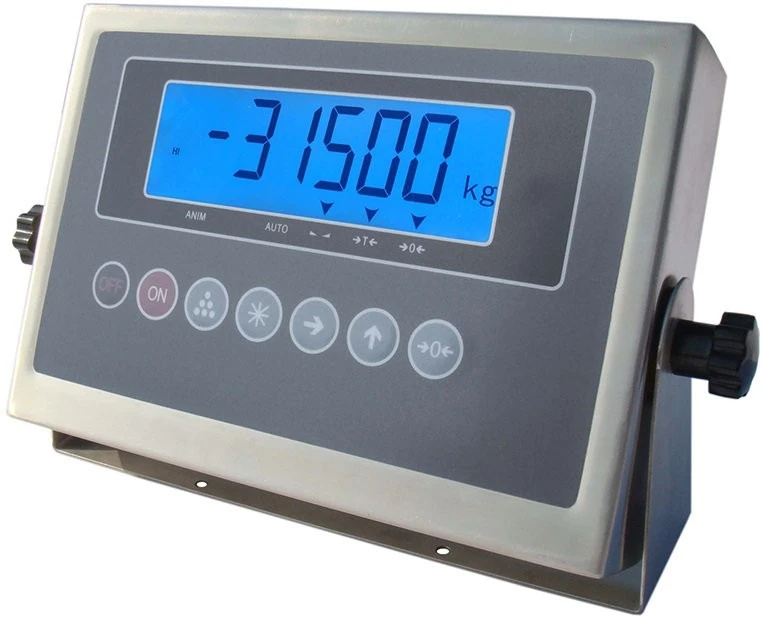

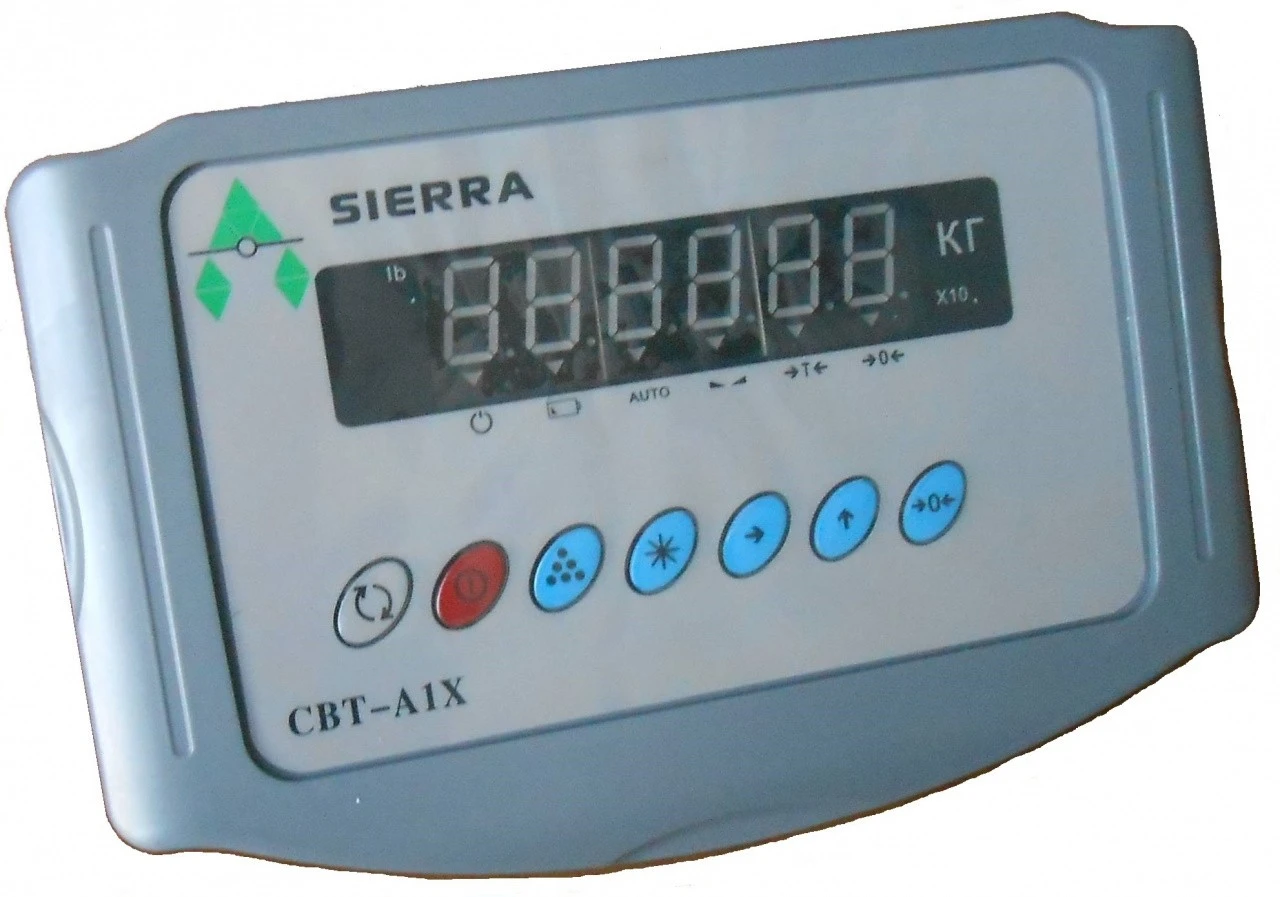

Чем отличаются CBT-A1C, CBT-A1X и XK3190-T8
CBT-A1C и CBT-A1X — один прибор в разных корпусах: оба относятся к серии XK315A1, у них одинаковые клавиши, одинаковое меню настройки и одинаковый порядок калибровки. CBT-A1C — в корпусе из нержавеющей стали, CBT-A1X — в пластиковом. Версия прошивки при самотесте у них разная: в документе Sierra для CBT-A1C — UEr 7.9, в руководстве CBT-A1X — UEr 2.6. XK3190-T8 (YH-T8) — прибор Yaohua с другой клавиатурой (#, FUNC, *, TARE, ZERO, CLEAR), другим меню и таблицей кодов ошибок.
Выберите свой индикатор
Выбор переключает и тренажёр калибровки ниже. Для XK3190-A12E — ссылка на отдельную статью.
| Параметр | CBT-A1C | CBT-A1X | XK3190-T8 |
|---|---|---|---|
| Серия / меню | XK315A1 | XK315A1 | Yaohua T8, своё меню |
| Корпус | нержавеющая сталь | пластик | пластик, кронштейн |
| Защита | IP67 по листовке, IP65 в карточке | IP64 в карточке | IP64 в карточке |
| Делений (предел) | до 1:15 000 | до 1:15 000 | класс III, n = 3000; АЦП 1/30 000 |
| Цена деления | 24 значения: 1, 2, 5, 10…500 и 0,1…0,001 (с разным числом знаков) | 1, 2, 5, 10, 20, 50 + положение запятой P 0…0.000 | |
| Датчики | питание DC 5 В | DC 5 В, до 4 × 350 Ом | 5 В, до 4 × 350 Ом или 8 × 700 Ом |
| Разъём датчика | DB-9 или круглый 5-pin | DB-9 (розетка на приборе) | |
| Вход в меню | [→0←] + [ON] при выключенном приборе | [#] во время самотеста при включении | |
| Фильтр | FLt 00–99 | F6 (3 ступени), F7 время, F8 степень стабилизации | |
| Автоноль | AUtP: слежение 0,4d…3,6d, обнуление при включении 20 % F·S | F3 слежение 0,5e, F4 кнопка нуля 2 % FS, F5 ноль при включении 10 % FS | |
| Коды ошибок | таблицы Err в инструкции нет; перегрузка — oL или прочерки | Err 1, 2, 3, 7, 8, [------], A oL | |
| Питание | 230 В, встроенный аккумулятор 6 В | адаптер ~110…220 В → 6 В или 4 × AA | |
| Интерфейсы | RS-232C, опц. RS-485; 1200–9600 бод | RS-232C, опц. RS-485, табло «токовая петля» 20 мА | |
Источники: листовки из карточек (СВТ-А1C, СВТ-А1Х, XK3190-T8), руководство пользователя CBT-A1X, документ Sierra «Калибровка и тарирование CBT-A1C (XK315A1)», руководство пользователя XK3190-T8 ред. 1.0. Класс защиты A1C в листовке (IP67) и в карточке (IP65) не совпадает — точное значение для вашей партии уточняйте у менеджера Sierra.
Как выбрать индикатор под задачу — число датчиков, цена деления, корпус и интерфейсы — в статье «Весовой индикатор: как выбрать и подключить».
Подключение тензодатчика к индикатору
Перед настройкой проверьте подключение: неправильная распиновка — частая причина того, что калибровка «не встаёт». У CBT-A1C и CBT-A1X датчик подключается к разъёму DB-9 или к круглому 5-контактному. У XK3190-T8 — к 9-контактному разъёму, но контакты у него другие, чем у CBT. Кабель — 4-жильный экранированный, экран заземляют (руководство T8, разд. II). Разъёмы подключают и отключают только при выключенном приборе: по руководству T8 статическое напряжение может повредить индикатор или датчик.
Распиновка разъёма датчика
Номера контактов — по рисункам в инструкциях (CBT-A1X, разд. 4.1–4.2; документ Sierra по CBT-A1C, §3; руководство T8, рис. 2-3). Цвета жил — по паспортам датчиков Sierra: красный — питание +, чёрный — питание −, зелёный — сигнал +, белый — сигнал −. У некоторых моделей цвета другие, сверяйте с паспортом своего датчика.
Несколько датчиков подключают к индикатору через соединительную коробку (сумматор) — см. статью «Сумматор тензодатчиков». Как устроен 4- и 6-проводный кабель, что делать с экраном и можно ли удлинять кабель — в статье «Кабель тензодатчика: 4 и 6 жил, экран, удлинение». Общая схема подключения моста — в статье «Как подключить тензодатчик».
Клавиши и вход в меню настройки
CBT-A1C и CBT-A1X
| Клавиша | Во взвешивании | В настройке и калибровке |
|---|---|---|
| [OFF] | выключение; по руководству A1X — сброс, если прибор завис или постоянно пищит | — |
| [ON] | включение; при включении на 1,5 с показывается заряд аккумулятора bPt 82 | вместе с [→0←] — вход в конфигурацию |
| [∑] | ручное накопление (суммирование) взвешиваний | — |
| [*] | выбор функции; удержание 2 с — смена кг/lb | подтверждение и переход к следующему параметру |
| [→] | ввод тары с клавиатуры | сдвиг мигающего разряда вправо |
| [↑] | временно — дисплей повышенного разрешения (×10) | увеличение мигающего разряда |
| [→0←] | обнуление (при стабильном весе, удержание 2 с), тара | вместе с [ON] — вход в конфигурацию |
Вход: выключите прибор, нажмите и удерживайте [→0←], затем нажмите [ON]. Прибор выполнит самотест: номер версии (UEr 7.9 у CBT-A1C по документу Sierra, UEr 2.6 у CBT-A1X по руководству), перебор цифр 0…9 и 0. Далее [*] → CAL SP (вход в калибровку), ещё раз [*] → -SEt- (меню настроек), [→] → d 1 (первый параметр — цена деления).
Индикаторы на дисплее CBT: ▶◀ — вес стабилен (только при нём разрешены обнуление и калибровка), →0← — ноль, →T← — активна тара, показан вес нетто, AUTO — автоматическое накопление или печать.
XK3190-T8
| Клавиша | Во взвешивании | В калибровке и настройке |
|---|---|---|
| ZERO | обнуление в пределах диапазона нуля, только при горящем STABLE | +1 к выбранному разряду (после 9 — 0) |
| TARE | тара при положительном стабильном весе; повторно при брутто 0 — сброс тары | сдвиг активного разряда вправо; перебор значений |
| [#] | долгое нажатие — пороги H/L; во время самотеста — вход в калибровку | ввод (подтверждение) |
| [*] | ручное суммирование (вес ≥ 20 делений) | переход к следующему параметру |
| FUNC | удержание 3 с — пользовательские параметры P1–P7, F1–F11 | быстрая калибровка нуля (до экрана nOLOAD) |
| CLEAR | очистка счётчика суммарного веса | выход из калибровки или настройки |
Вход в калибровку T8: включите прибор; сначала загораются все сегменты, затем номер модели или версии и самотест 000000…999999. Нажмите [#] во время самотеста — появится d X. Калибровка разрешена переключателем под пломбой; на новом приборе по умолчанию разрешена (руководство T8, разд. IV). Если прибор сообщает Err 7 — цепь разрешения калибровки не замкнута.
Пользовательские параметры T8: во взвешивании удерживайте FUNC 3 секунды. P1–P7 меняются всегда, F1–F11 — только при включённом переключателе калибровки. TARE — выбор значения, [*] — следующий параметр.
Калибровка CBT-A1C и CBT-A1X по шагам
Порядок одинаков для обоих приборов: сначала параметры (шаги 3–9), потом калибровка. Документ Sierra предупреждает: если после калибровки изменить F·S или цену деления d, прибор нужно откалибровать заново. Если не пройти шаги до конца и не вернуться во взвешивание, параметры не сохранятся.
Настройка параметров
| Шаг | Клавиши | Дисплей | Что задаётся |
|---|---|---|---|
| 1 | [→0←] + [ON] | UEr 7.9 / UEr 2.6 → 0…9 → 0 | самотест, вход в конфигурацию |
| 2 | [*], [*], [→] | CAL SP → -SEt- → d 1 | вход в меню настроек |
| 3 | [↑] | d 2 … d 0.1 | цена деления d, например d = 0.1 |
| 4 | [*], [→], [↑] | 6000 → 000000 → 003000 | наибольший предел F·S, например 3000 |
| 5 | [*], [→] | FLt 10 → FLt 00 | цифровой фильтр 00–99 |
| 6 | [*], [→], [↑] | AUtP00 → AUtP10 | автоотключение, слежение за нулём, ноль при включении |
| 7 | [*] | Adr 00 | адрес RS-232/485: 00 — непрерывный вывод |
| 8 | [*], [↑] | b 2400 → b 4800 | скорость 1200 / 2400 / 4800 / 9600 бод |
| 9–10 | [*], [*] | 1000, 2000 | только у исполнения с опцией LO–OK–HI (A1X): уставки 1 и 2 |
| 9 (11) | [*] | 0 | сохранение и выход |
Калибровка нуля и груза
- Вход. Из конфигурации нажмите [*] — на дисплее
CAL SP. Нажмите [→] —CAL 00(«ноль шкалы»). Платформа пустая и неподвижная, горит ▶◀. - Ноль. Нажмите [*] — бегут прочерки
------, затем прибор показывает число, например3000. Дождитесь окончания — ноль запомнен. - Груз. Поставьте гирю известной массы. Клавишами [→] и [↑] выставьте на дисплее её точную массу, нажмите [*] — снова
------, затем масса, например3000. - Сохранение. Нажимайте [*], пока прибор не вернётся во взвешивание и не покажет
0. Только после этого, по документу Sierra, параметры записываются в память (EEPROM).
В документе Sierra (§6) переход от CAL SP к CAL 00 описан клавишей [*], в оригинальной таблице XK315A1 и в руководстве A1X — клавишей [→]. Если на вашем экземпляре [→] не срабатывает, попробуйте [*].
Калибровка XK3190-T8 по шагам
Подключите датчики и питание и прогрейте прибор 15–30 минут без груза на платформе (руководство T8, разд. IV). Калибровка разрешена переключателем под пломбой; после калибровки его возвращают в положение Off и пломбируют заново.
| Шаг | Дисплей | Действие |
|---|---|---|
| 0 | самотест 000000…999999 | нажмите [#] — вход в калибровку |
| 1. Цена деления | d X | TARE — перебор 1, 2, 5, 10, 20, 50; [#] — подтвердить |
| 2. Запятая | P X | TARE — P 0, P 0.0, P 0.00, P 0.000; [#] |
| 3. Полная шкала | FULL → 000000 | TARE — вход в ввод и сдвиг разряда, ZERO — +1; набрать Max, например 025000; [#] |
| 4. Ноль | nOLOAD | платформа пустая, дождаться символа стабильности ▼, [#] |
| 5. Груз | AdLOAD → 000000 | поставить гири, после успокоения TARE; TARE/ZERO — набрать массу гирь; [#] |
| 6. Конец | End | CLEAR — возврат во взвешивание, новые параметры действуют |
Быстрые режимы T8
- Только ноль: войдите в калибровку и до экрана
nOLOADнажмите FUNC. Прибор сохранит d, P и FULL и перейдёт к нулю. При символе стабильности нажмите ZERO —End: сохранён новый ноль и прежняя калибровка груза. CLEAR — выход. - Сразу к грузу: до экрана
AdLOAdнажмите [*] — прибор сохранит d, P, FULL и ноль и перейдёт к калибровке груза. - Число калибровок: если при включении во время показа версии нажать FUNC, прибор покажет количество выполненных калибровок, например
n1, и контрольные суммы (для метрологического контроля).
Общая теория — калибровка по нулю и двум точкам, как проверить результат по нескольким точкам, чем калибровка отличается от поверки — в статье «Калибровка весов и тензодатчиков».
Тренажёр: пройдите калибровку на «экране» прибора
Тренажёр повторяет порядок из инструкции выбранного индикатора. На экране — те же надписи, что в инструкции. Нажимайте клавиши прибора; при ошибке тренажёр подскажет правильную клавишу. Многократные нажатия [↑], [→], TARE или ZERO для набора числа здесь заменены одним нажатием.
Цена деления, Max и число делений
Цена деления d (у T8 — d и положение запятой P) — шаг, с которым прибор показывает вес. Max (F·S у CBT, FULL у T8) — наибольший предел взвешивания. Их отношение — число делений шкалы n = Max / d. Чем больше делений, тем мельче шаг, но тем меньше сигнала датчика приходится на одно деление, и показания начинают «дрожать».
- CBT-A1C и CBT-A1X: цены деления 1, 2, 5, 10, 20, 50, 100, 200, 500 и дробные 0,1…0,001 (в списке листовки есть варианты с разным числом знаков после запятой — 0.10, 0.010 и т. д.), взвешивание до 1:15 000.
- XK3190-T8: d = 1, 2, 5, 10, 20, 50 и запятая P = 0…3 знака, то есть от 0,001 до 50. Класс точности III, n = 3000; внутреннее разрешение АЦП 1/30 000; минимальный входной сигнал на поверочное деление ΔUmin = 1 мкВ (в английском оригинале — 1 µV).
Число делений и сигнал на деление
n = Max / d. Сигнал при Max = РКП · 5 В · Max / (N · E) (датчики в сумматоре включены параллельно, питание датчиков у всех трёх приборов 5 В). Сигнал на деление = сигнал при Max / n. Проверки: для CBT — n ≤ 15 000 (листовки); для T8 — n ≤ 3000 (класс III), сигнал на деление ≥ 1 мкВ и сигнал при Max в пределах входа −19…+19 мВ (руководство T8, разд. I). РКП и номинал — из паспорта датчика.
Пример: 4 датчика по 1000 кг с РКП 2 мВ/В, Max 3000 кг, d = 1 кг. Сигнал при Max = 2 · 5 · 3000 / 4000 = 7,5 мВ; n = 3000; на деление — 7,5 мВ / 3000 = 2,5 мкВ. Для T8 это на границе n = 3000 и выше 1 мкВ, для CBT — с большим запасом до 1:15 000. Что такое РКП и класс датчика — в статье «Характеристики тензодатчиков».
Какие гири нужны для калибровки
Инструкции задают массу калибровочного груза по-разному:
- CBT-A1X (руководство, разд. 7): «загрузить стандартный вес F·S» — груз, равный наибольшему пределу.
- CBT-A1C (документ Sierra): не менее 30 % F·S, оптимально 50–100 %; меньше 10 % F·S — калибровка неточна. Пример из документа: для F·S = 3000 кг — гиря 1000–3000 кг. Погрешность гири — лучше 1/3 цены деления.
- XK3190-T8 (разд. IV): масса гирь на платформе вводится на экране
AdLOAD; минимальная доля Max в руководстве не указана.
Подбор гирь
Калькулятор набирает груз не меньше цели из гирь выбранного ряда, по возможности без перебора. Номинальный ряд 1–2–5 — как у гирь по ГОСТ OIML R 111-1; класс гирь подбирайте так, чтобы погрешность груза была меньше d / 3.
Если гирь на Max нет, калибруют по известному грузу (бочка, мешки, поддон), предварительно взвешенному на поверенных весах. Как это сделать и проверить результат — в статье «Калибровка весов и тензодатчиков».
Фильтр и устойчивость показаний
Цифровой фильтр усредняет сигнал: показания меньше «дрожат», но медленнее успокаиваются после установки груза. Обнуление, тара и калибровка работают только при стабильном весе (индикатор ▶◀ у CBT, STABLE или ▼ у T8), поэтому при сильной вибрации прибор может не реагировать на кнопки.
| Прибор | Параметр | Значения по инструкции |
|---|---|---|
| CBT-A1C / A1X | FLt (шаг 5) | 00–99. По документу Sierra: чем больше значение, тем сильнее фильтрация и медленнее отклик; заводское FLt = 00. При вибрации — поднять до 30–50, при наводках — до 30–60. |
| XK3190-T8 | F6 | интенсивность (время) цифрового фильтра, 1 / 2 / 3. В английском оригинале: 1 — fast, 2 — middle, 3 — slow; в русском переводе — «высокая / средняя / низкая». |
| XK3190-T8 | F7 | время стабилизации: 1 — короткое, 2 — среднее, 3 — длительное |
| XK3190-T8 | F8 | степень стабилизации: 1 — низкая, 2 — средняя, 3 — высокая |
Что крутить при нестабильных показаниях
Если показания медленно уходят сами по себе — это не фильтр, а дрейф нуля, ползучесть или температура. Разбор причин — в статье «Почему плавают весы».
Автоноль и слежение за нулём
Слежение за нулём компенсирует медленный уход нуля без груза. Слишком широкий диапазон слежения опасен: при медленной подсыпке материала прибор принимает прирост веса за дрейф и «съедает» его. Документ Sierra по CBT-A1C описывает именно такой случай: груз поставили, а показания медленно ушли к нулю.
CBT-A1C и CBT-A1X: параметр AUtP
AUtP=00— без автоотключения,AUtP=01— автоотключение включено.- Цифра диапазона слежения за нулём: 1 = 0,4d, 2 = 0,8d, 3 = 1,2d, 4 = 1,6d, 5 = 2d, 6 = 2,4d, 7 = 2,8d, 8 = 3,2d, 9 = 3,6d.
- Цифра десятков — обнуление при включении: 0 — нет, 1 и больше — есть (в пределах 20 % F·S).
- Заводское значение —
AUtP=10. Если вес «съедается», документ Sierra советует вернутьAUtP=10или поставитьAUtP=00.
В переводах инструкции разряды AUtP описаны неоднозначно: автоотключение и диапазон слежения указаны для одной цифры. Если ваш прибор ведёт себя не так, как в таблице, пришлите фото экрана менеджеру Sierra — он пришлёт оригинальную инструкцию к вашей партии.
В режиме автоотключения прибор, по руководству A1X, при стабильном весе без нажатий более 3 минут гасит дисплей, а через 30 минут выключается.
XK3190-T8: параметры F3–F5 и F11
| Параметр | x = 1 | x = 2 | Остальное |
|---|---|---|---|
F3 слежение за нулём | 0,5e | выключено | — |
F4 диапазон кнопки нуля | 2 % полной шкалы | ручной ноль выключен | — |
F5 ноль при включении | 10 % полной шкалы | выключен | — |
F11 показ отрицательных | не менее −9e | не менее −20e | 3: −10 % FS; 4: −100 % FS |
При включении T8 обнуляется, только если вес на платформе в пределах диапазона нуля при включении. Если вес больше, прибор подаёт сигнал и показывает вес; при большом грузе на платформе — Err 3.
Коды ошибок и что делать
Таблица кодов ошибок есть только в руководстве XK3190-T8 (разд. VI). В инструкциях CBT-A1C и CBT-A1X таблицы Err нет: документ Sierra по диагностике описывает перегрузку (oL или прочерки) и неисправности по симптомам — они ниже в разделе «Диагностика».
Найти код или надпись на дисплее
| Код (T8) | Значение по руководству | Что делать |
|---|---|---|
Err 1 | Слишком низкое значение внутреннего кода груза или слишком высокий предел измерения тензодатчика. | Сигнал при калибровке мал: груз слишком лёгкий относительно номинала датчиков или датчик не подключён. Возьмите груз больше, проверьте подключение и внутренний код ([#] + [*]). |
Err 2 | Выход за пределы ручной настройки нуля. | Кнопкой ZERO можно обнулить только вес в пределах диапазона F4 (2 % полной шкалы). Снимите груз; если без груза ноль ушёл — выполните калибровку нуля (быстрый режим: FUNC до nOLOAD). |
Err 3 | Слишком большое значение нуля, или при запуске на платформе весов находится тяжёлый груз. | Снимите груз и перезапустите прибор. Если ошибка без груза — проверьте, не упирается ли платформа, и откалибруйте ноль. Диапазон нуля при включении — F5 (10 % полной шкалы). |
Err 7 | Не замкнута цепь калибровки. | Калибровка и F-параметры запрещены переключателем (перемычкой) под пломбой. Переключатель переводят в On; после калибровки — в Off и новая пломба. Для весов, подлежащих поверке, пломбу снимает поверитель. |
Err 8 | Обратная полярность сигнала от тензодатчика. | Выключите прибор и поменяйте местами провода сигнала: на разъёме T8 контакты 9 (+IN) и 8 (−IN). Питание (6 и 1) не трогайте. |
------ | Выход за пределы отображаемого значения дисплея (−99999…999999). | Проверьте Max (FULL) и положение запятой P; снимите груз. Если прочерки без груза — обрыв или неверное подключение датчика. |
A oL | Превышен максимальный вес или число суммирований — суммирование отключено. | Очистите счётчик суммарного веса клавишей CLEAR во взвешивании и начните заново. Максимум — 9999 циклов при общем весе ≤ 999999. |
Коды XK3190-A12E (Err1–Err6, bAt-lo) — другие и разобраны в статье «Ошибки XK3190-A12E: Err1–Err6 — причины и решения».
Диагностика: сырые отсчёты АЦП и внутренний код
Прежде чем менять настройки, проверьте, идёт ли сигнал с датчика. Оба семейства умеют показывать «сырые» отсчёты АЦП.
- CBT-A1C / A1X: в режиме калибровки или настройки нажмите [*] три раза — появится
-A-d-; нажмите [→] — на дисплее отсчёты, например123456; [*] — возврат во взвешивание (руководство A1X, разд. 7; документ Sierra, §7). - XK3190-T8: во взвешивании нажмите [#] и [*] одновременно — прибор покажет внутренний код (разд. III, п. 3).
Норма по документу Sierra для XK315A1: без груза отсчёты стабильны в пределах ±1–3 единицы; с гирей растут пропорционально; после снятия гири возвращаются к исходному значению с допуском ±5 единиц.
| Что видно | Вероятная причина (документ Sierra, CBT-A1C) | Что делать |
|---|---|---|
| Кнопка →0← не обнуляет, вес остаётся | A1: на платформе масса больше диапазона нуля | снять всё, очистить платформу, повторить; не помогло — калибровка нуля |
| →0← не реагирует, ▶◀ не горит или мигает | A2: платформа в движении, вибрация | подождать 3–5 с, поднять FLt до 30–50, проверить опоры |
| Вес медленно уплывает к нулю | A3: широкий диапазон слежения AUtP | AUtP=10 или AUtP=00 |
| При пустой платформе минус, например −15.5 | A4: в памяти осталась введённая тара | долгое нажатие →0← при пустой платформе; не помогло — перезапуск |
| Не работает только →0← | A5: залипла или окислилась кнопка | проверить мембрану; открывать только без питания |
| После выключения калибровка «слетела» | B1: не дошли до экрана 0, параметры не сохранены | повторить и нажимать [*] до возврата во взвешивание |
| Показания пропорционально завышены или занижены | B2: при калибровке введена неверная масса гири | повторить калибровку с точной массой |
| Погрешность растёт с весом | B3: F·S или d не соответствуют весам | исправить F·S и d по паспорту платформы, откалибровать заново |
| Расхождение 1–3 % на больших весах | B4: гиря меньше 30 % F·S | калибровать гирей 50–100 % F·S |
oL или прочерки | B5: вес больше F·S или сигнал выше допустимого | снять груз, проверить F·S; при пустой платформе — C1/C2 |
| С грузом показания уменьшаются | C1: перепутана полярность сигнала | поменять местами SIG+ и SIG− (DB-9: 7 ↔ 8, 5-pin: 2 ↔ 3) |
| Отсчёты «висят» или прыгают тысячами | C2: обрыв или плохой контакт в кабеле | замерить мост мультиметром, проверить кабель на изгиб и клеммы сумматора |
| Отсчёты «гуляют» десятками | C3: наводки | экран на GND в одной точке, кабель отдельно от силовых, FLt 30–60 |
Как измерить сопротивления моста и изоляцию датчика — в статье «Как проверить тензодатчик мультиметром»; как понять, сломан ли датчик, — в статье «Как проверить тензодатчик на работоспособность».
Сброс к заводским значениям
Отдельной команды «сброс к заводским настройкам» в инструкциях CBT-A1C, CBT-A1X и XK3190-T8 нет. Заводские значения вводят вручную и затем калибруют заново.
CBT-A1C и CBT-A1X
- Войдите в конфигурацию: [→0←] + [ON].
- Задайте параметры заново: F·S и d под свои весы,
FLt=00,AUtP=10,Adr=00,b=4800(документ Sierra, §7 «Если ничего не помогло»). - Выполните калибровку нуля и груза.
- Обязательно дойдите до экрана
0— иначе параметры не сохранятся.
Заводские настройки порта по документу Sierra: 8 бит данных, без чётности, 1 стоп-бит, 4800 бод. Для мини-принтера руководство A1X требует Adr=01 и b=2400.
XK3190-T8
В руководстве указано одно значение «по умолчанию»: F9 = 16 — поправка на ускорение свободного падения выключена (шаг 0,0375 %, максимум 0,6 %). Остальные параметры P1–P7 и F1–F11 выставляют по таблице раздела V, затем калибруют по разделу IV. Если после полного цикла проблема осталась, по документу Sierra вероятна аппаратная неисправность датчика или платы. Подготовьте серийный номер прибора, фото подключения и видео с отсчётами АЦП — менеджер Sierra организует диагностику или ремонт.
Все параметры XK3190-T8: P1–P7 и F1–F11
| Параметр | Назначение | Значения |
|---|---|---|
P1 | скорость RS-232, бод | 1 — 9600; 2 — 4800; 3 — 2400; 4 — 1200 |
P2 | что выводить по RS-232 | 1 — нетто; 2 — брутто; 3 — тара |
P3 | режим передачи RS-232 | 1 — нет передачи; 2 — режим 1 (непрерывно); 3 — режим 2 (после стабилизации); 4 — режим 3 (команды R, T, Z); 5 — режим 4; 6 — расширенный |
P4 | подсветка | 1–5 — яркость |
P5 | энергосбережение | 1 — ≈30 с; 2 — ≈30 с, выход кнопкой; 3 — ≈60 с; 4 — ≈60 с, выход кнопкой; 5 — выкл., подсветка всегда |
P6 | скорость RS-485, бод | 1 — 9600; 2 — 4800; 3 — 2400; 4 — 1200 |
P7 | адрес RS-485 | 1–26 (буквы A–Z) |
F1 | единицы | 1 — кг; 2 — фунты; 3 — тонны |
F2 | функции | 1 — нет; 2 — взвешивание животных; 3 — удержание пикового значения |
F3 | слежение за нулём | 1 — 0,5e; 2 — выкл. |
F4 | диапазон кнопки нуля | 1 — 2 % полной шкалы; 2 — ручной ноль выкл. |
F5 | ноль при включении | 1 — 10 % полной шкалы; 2 — выкл. |
F6 | цифровой фильтр | 1, 2, 3 (оригинал: fast / middle / slow) |
F7 | время стабилизации | 1 — короткое; 2 — среднее; 3 — длительное |
F8 | степень стабилизации | 1 — низкая; 2 — средняя; 3 — высокая |
F9 | поправка g | 0–32, по умолчанию 16 (без поправки); шаг 0,0375 %, максимум 0,6 % |
F10 | сигнал перегрузки | 1 — «более ±0.9e макс.» (так в руководстве); 2 — более 105 % Max |
F11 | показ отрицательных | 1 — до −9e; 2 — до −20e; 3 — до −10 % FS; 4 — до −100 % FS |
По руководству XK3190-T8 ред. 1.0, разд. V. P1–P7 меняются всегда, F1–F11 — при включённом переключателе калибровки. Изменение F-параметров может повлиять на точность взвешивания.
Чек-лист: индикатор настроен
Проверьте себя
Частые вопросы
Как войти в меню калибровки CBT-A1C и CBT-A1X?
Выключите прибор, удерживайте кнопку →0← и нажмите ON. После самотеста нажмите [*] — на дисплее CAL SP (калибровка), ещё раз [*] — -SEt- (меню настроек), затем [→] — первый параметр d (цена деления).
Как войти в калибровку XK3190-T8?
Включите прибор и нажмите [#] во время самотеста 000000…999999. Появится экран d X — цена деления. Дальше P (запятая), FULL (Max), nOLOAD (ноль), AdLOAD (груз), End. Выход — CLEAR. Калибровка должна быть разрешена переключателем под пломбой, иначе Err 7.
Почему после выключения CBT-A1C калибровка сбрасывается?
По документу Sierra параметры записываются в память только после того, как вы нажимаете [*] до возврата во взвешивание и экрана 0. Если выйти раньше или выключить прибор, калибровка не сохранится.
Что значит Err 8 на XK3190-T8?
Обратная полярность сигнала тензодатчика. Выключите прибор и поменяйте местами провода сигнала: на разъёме T8 это контакты 9 (+IN) и 8 (−IN). Провода питания не трогайте.
Какой груз нужен для калибровки?
Руководство CBT-A1X говорит о грузе, равном F·S. Документ Sierra по CBT-A1C допускает от 30 % F·S, оптимально 50–100 %; меньше 10 % — неточно. Погрешность гири должна быть лучше трети цены деления. Для T8 минимальная доля в руководстве не указана.
Как убрать «прыгающие» цифры?
Сначала проверьте механику и кабель: платформа не качается, ничего не касается рамы, экран заземлён, кабель не лежит рядом с силовыми проводами. Затем увеличьте фильтр: у CBT — параметр FLt (например, до 30–50), у T8 — F6, F7, F8. Если отсчёты АЦП без груза прыгают десятками и сотнями единиц, проблема в датчике, кабеле или наводках, а не в фильтре.
Где взять полную инструкцию к индикатору?
В карточках товаров на сайте лежат краткие листовки. Руководство пользователя CBT-A1X, документы Sierra по калибровке и диагностике CBT-A1C и руководство XK3190-T8 на русском пришлёт менеджер Sierra — напишите модель и, если есть, версию прошивки с экрана самотеста.
Есть ли сброс к заводским настройкам?
Отдельной команды в инструкциях нет. У CBT заводские значения вводят вручную: FLt=00, AUtP=10, Adr=00, b=4800, затем F·S, d и калибровка. У T8 параметры выставляют по таблице раздела V и калибруют заново.
Словарь
- Калибровка (юстировка)
- Привязка показаний к эталонной массе: запоминание сигнала без груза и с гирей.
- Тарирование, тара
- Обнуление показаний или вычитание массы тары кнопкой →0← (CBT) или TARE (T8). В документе Sierra подчёркнуто: это не калибровка.
- F·S, FULL, Max
- Наибольший предел взвешивания, который вводится в меню.
- d, e
- Цена деления — шаг показаний. В руководстве T8 используется также e — поверочное деление.
- n
- Число делений шкалы: n = Max / d.
- FLt, F6
- Параметр цифрового фильтра: у CBT 00–99, у T8 три ступени.
- AUtP
- Параметр CBT: автоотключение, слежение за нулём и ноль при включении.
- Отсчёты АЦП (-A-d-), внутренний код
- Сырые показания преобразователя до пересчёта в килограммы; нужны для диагностики.
- ▶◀, STABLE, ▼
- Символ стабильного веса. Без него обнуление, тара и калибровка не выполняются.
- Переключатель калибровки
- Перемычка под пломбой у T8: разрешает калибровку и изменение F-параметров.
Источники
- Руководство пользователя индикатора CBT-A1X (перевод, разд. 1–19): клавиши, распиновка, настройки, калибровка, отсчёты АЦП, питание.
- Sierra. «Калибровка и тарирование весового терминала CBT-A1C (серия XK315A1)» — перевод и адаптация раздела Calibration заводского Operation Manual, 7 с.
- Sierra. «Диагностика проблем с тарировкой и калибровкой. Терминал CBT-A1C (XK315A1)», версия 1.0, май 2026, 7 с.
- Весовой индикатор XK3190-T8. Руководство пользователя, ред. 1.0 (Shanghai Yaohua Weighing System), и оригинал XK3190-T8 Weighing Indicator User Manual (OC version) V0.02.
- Листовки из карточек sierra.market: весовой терминал СВТ-А1C, СВТ-А1Х, XK3190-T8.
- ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия» — классы точности и число поверочных делений.
Читайте также
Пришлите модель индикатора, фото экрана с кодом или отсчётами АЦП и схему подключения датчиков — менеджер Sierra пришлёт инструкцию к вашему прибору и подскажет, что проверить.
Весовые индикаторы Sierra
