Весовой индикатор: как выбрать и подключить

Что такое весовой индикатор и из чего состоят весы

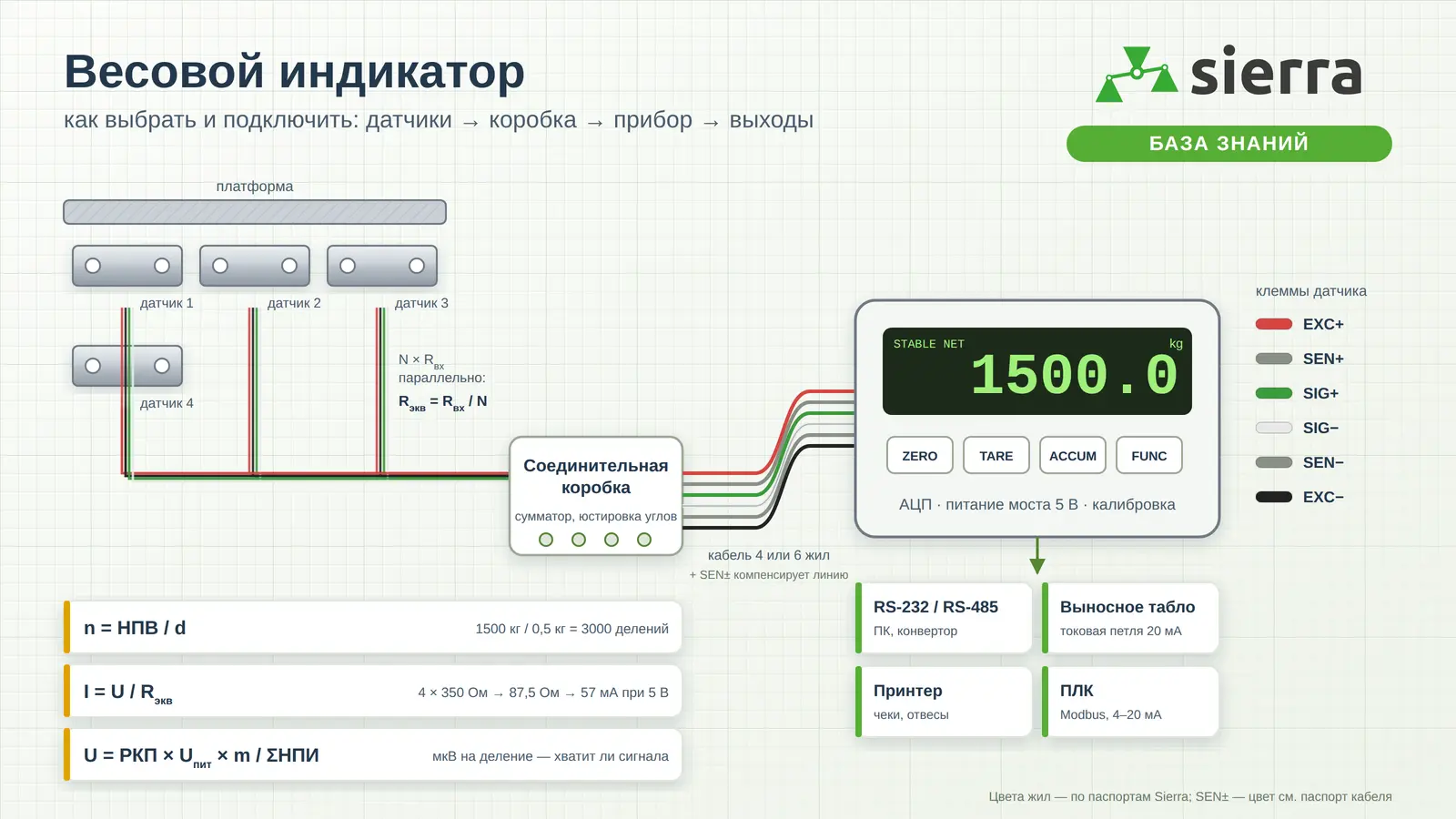

Любые электронные весы на тензодатчиках — платформенные, товарные, автомобильные, бункерные — собраны по одной схеме: датчики → соединительная коробка → кабель → индикатор → выходы. Механика и датчики определяют, какую силу можно измерить, а индикатор — с каким разрешением, скоростью и удобством этот сигнал превратится в килограммы.

Названия прибора в каталогах и документации разные: «весовой индикатор», «весовой терминал», «блок индикации», «весоизмерительный прибор». По сути это одно и то же — измерительный блок с дисплеем и клавиатурой. «Контроллером» обычно называют индикатор с дискретными входами-выходами для управления дозированием, а «преобразователем» или «АЦП» — прибор без полноценного дисплея, который отдаёт вес в сеть или в виде токового сигнала.

Что делает индикатор

• Питает мост стабильным напряжением возбуждения. У приборов каталога, где оно указано, — 5 В (паспорта XK3190-T8 и XK3190-C8+, описания XK3192-C8+, SMB101, CAS WTM, YAOHUA XK3190-A12E+SS).
• Измеряет сигнал — единицы и десятки милливольт. У XK3190-T8 и XK3190-C8+ диапазон входа −19…+19 мВ.
• Оцифровывает его АЦП с заданной частотой: 10 измерений в секунду у XK3190-A12E и XK3190-T8, до 80 у XK3190-C8+ и CAS CI-200A, до 400 у CAS WTM.
• Пересчитывает в массу по калибровке (ноль и точка с эталонным грузом), округляет до цены деления d.
• Выполняет функции оператора: установка нуля, тара, суммирование, счётный режим, взвешивание животных, фиксация пика — набор зависит от модели.
• Передаёт вес на ПК, принтер, выносное табло, а контроллер — ещё и на реле и аналоговый выход.

Индикатор, контроллер-дозатор или АЦП-преобразователь

Все три класса приборов делают одно и то же на входе — питают мост и оцифровывают сигнал. Разница в том, кому они отдают результат: человеку, исполнительным механизмам или верхней системе автоматики.

Мастер подбора: задача → класс прибора → модели

Выберите задачу — мастер подскажет класс прибора, на что смотреть в паспорте и какие модели каталога Sierra подходят. Список — отправная точка: перед заказом сверьте число и сопротивление датчиков с паспортом прибора (калькулятор — в разделе «Сколько датчиков потянет»).

Аналоговые и цифровые датчики: какой индикатор к каким

Первое, что определяет выбор прибора, — тип датчиков на весах.

Сколько датчиков потянет индикатор: нагрузка на питание

Датчики в соединительной коробке соединяются параллельно, поэтому индикатор «видит» на выходе питания один мост с эквивалентным сопротивлением R_экв = R_вх / N, где R_вх — входное сопротивление одного датчика (между EXC+ и EXC−), N — число датчиков. Чем больше датчиков и чем меньше их сопротивление, тем больше ток, который должен отдать источник возбуждения: I = U / R_экв.

Поэтому ограничение «до 8 датчиков» в паспорте всегда подразумевает сопротивление: у XK3190-T8 — «до 4 датчиков 350 Ом или до 8 датчиков 700 Ом», у CBT-A1X — «до 4 датчиков 350 Ом», у XK3190-C8+ — «1–8 датчиков 350 Ом, питание 5 В, 350 мА», у XK3192-C8+ — «максимальный ток 100 мА (8 датчиков по 350 Ом)». Если в документации указано только число датчиков без сопротивления, уточните его у менеджера Sierra.

Проверка по точкам: 4 × 350 Ом → 87,5 Ом, при 5 В — 57 мА; 8 × 350 Ом → 43,75 Ом и 114 мА; 8 × 700 Ом → 87,5 Ом и 57 мА — ровно столько же, сколько у 4 × 350 Ом. Именно поэтому в паспорте XK3190-T8 стоят «4 датчика 350 Ом или 8 датчиков 700 Ом».

Сводить датчики нужно в соединительной коробке: скрутки в распределительных коробках и параллельная пайка «на весу» дают переходные сопротивления и угловые ошибки. Как устроен сумматор и как выровнять углы — в статье «Как выбрать и настроить сумматор», коробки — в разделе каталога соединительные коробки (сумматоры).

Разрешение: цена деления и число делений

Индикатор показывает массу ступеньками — ценой деления d (в документации её называют также дискретой). Отношение наибольшего предела взвешивания к цене деления — число делений n = НПВ / d. От n зависит, сможет ли прибор нормировать такую шкалу и хватит ли сигнала датчиков.

• Поверочное число делений — сколько делений прибор держит в своём классе точности. У XK3190-A12E и XK3190-T8 по паспортам — класс III, n = 3000; у XK3190-C8+ — n = 3000.
• Внутреннее разрешение и «делений на дисплее» — больше: «до 1:15000 делений» у CBT-A1X, CBT-A1C, CBT-3192-B, «внутреннее разрешение 1/30000» у XK3190-T8, «до 10 000 (OIML) или до 30 000» у CAS CI-200A. Это возможность показать мелкую ступеньку, а не гарантия класса точности.
• Цена деления выбирается из ряда 1, 2, 5 × 10^k: у XK3190-A12E — 1/2/5/10/20/50 с положением точки 0–3, у XK3190-C8+ — 1/2/5/10/20/50/100.
• Датчики тоже ограничивают n: у датчиков Sierra класса C3 максимальное число поверочных интервалов — 3000 (паспорта SH8C, SH3, SL6E). Весы с n больше, чем у датчиков, в классе не поверить.

Контрольные точки: 1500 кг / 0,5 кг = 3000 делений — в пределах n = 3000 у XK3190-A12E; 60 кг / 0,01 кг = 6000 — больше 3000, для класса III на A12E нужна d = 0,02 кг (3000 делений); 60 000 кг / 20 кг = 3000 — типичная шкала автовесов.

Сигнал на входе индикатора: хватит ли разрешения

Сигнал на входе индикатора от группы одинаковых датчиков в сумматоре: U_сиг = РКП × U_пит × (нагрузка / суммарный номинал), где суммарный номинал = N × НПИ одного датчика. На одно деление приходится РКП × U_пит × d / (N × НПИ). Учтите и «мёртвый» вес платформы — он тоже занимает часть диапазона входа.

Контрольные точки: 4 датчика SH8C по 500 кг (3 мВ/В), питание 5 В, НПВ 1500 кг, платформа 100 кг, d = 0,5 кг → 11,25 мВ на НПВ, 12,00 мВ с платформой, 3,75 мкВ на деление. Один SH3 на 1000 кг (2 мВ/В), 5 В, НПВ 300 кг, d = 0,1 кг → 3,00 мВ и 1,00 мкВ на деление. Автовесы: 8 датчиков по 30 т (2 мВ/В), 5 В, НПВ 60 т, d = 20 кг → 2,50 мВ и 0,83 мкВ на деление.

Подключение: 4 или 6 проводов, экран

У аналогового индикатора пять или семь клемм датчика: питание EXC+ и EXC−, сигнал SIG+ и SIG−, экран и, если прибор поддерживает 6-проводную схему, входы обратной связи SEN+ и SEN− (sense). Обозначения у производителей разные: E+/E−/S+/S−/SH у SMB101, +V/−V/+IN/−IN/Shielded у XK3190-A12E.

Когда нужны 6 проводов

Кабель имеет сопротивление, и часть напряжения питания падает на нём. При калибровке это падение «зашивается» в коэффициент, но сопротивление меди меняется с температурой — и вместе с ним чувствительность весов. 6-проводная схема измеряет напряжение прямо на датчиках, и индикатор это учитывает. Датчики Sierra выпускаются с 4-жильным кабелем (SEN± в их паспортах нет), поэтому 6 проводов идут от соединительной коробки до индикатора.

• XK3190-A12E — только 4 провода: по инструкции прибор «не поддерживает 6-ти проводную схему для подключения тензодатчиков на большом удалении от индикатора».
• XK3190-C8+ — 6-проводное подключение «с компенсацией длинных проводов» (паспорт).
• Если у индикатора есть клеммы SEN, а кабель 4-жильный, на клеммах индикатора ставят перемычки EXC+–SEN+ и EXC−–SEN− — иначе прибор покажет ошибку или «уйдёт» вес.

Расчёт: сопротивление двух жил питания R_к = 2 × ρ × L / S (медь ρ = 0,0175 Ом·мм²/м), на мостах остаётся доля R_экв / (R_экв + R_к) напряжения, температурный коэффициент меди — 0,393 %/°C. Пример: 50 м, 0,2 мм², 4 × SH8C (95 Ом) → R_к = 8,75 Ом, на мостах 91,6 % питания; при нагреве кабеля на 20 °C чувствительность весов уйдёт примерно на 0,66 % — это около 20 делений из 3000. Калибровка убирает постоянную часть, но не температурную; её убирает 6-проводная схема. Сопротивление кабеля датчика Sierra в паспортах не приводится — сечение берите по документации на кабель.

Экран и заземление

Экран кабеля подключают к клемме экрана индикатора и заземляют в одной точке, чтобы через него не шёл уравнительный ток между «землями» площадки и помещения. Сигнальный кабель прокладывают отдельно от силовых, не параллельно им в одном лотке. Цвета жил и распиновка разъёма — в статье «Как подключить тензодатчик», разъём 9-pin XK3190-A12E — в статье об ошибках A12E, мостовая схема — в статье «Мостовая схема подключения».

Корпус и степень защиты IP

Индикатор стоит там, где работают весы: на складе, в цехе с мойкой, в будке оператора автовесов, на улице под навесом. Корпус выбирают по среде, IP — по воде и пыли. Первая цифра IP — защита от пыли (6 — пыленепроницаемо), вторая — от воды (4 — брызги, 5 — струи, 7 — кратковременное погружение), по ГОСТ 14254-2015 (IEC 60529).

Рабочая температура у большинства индикаторов каталога — от 0 до +40 °C (паспорта CBT-A1X, CBT-A1C, CBT-3192-B, XK3190-T8, XK3190-C8+), у МИ ВДА — от −10 до +40 °C (карточки). Для неотапливаемой будки зимой это существенное ограничение: прибор ставят в тёплое помещение, а до датчиков тянут длинный кабель — тут и пригодится 6-проводная схема.

Питание прибора: сеть, аккумулятор, батарейки

Индикатор питается от сети через встроенный блок или внешний адаптер, многие модели — ещё и от аккумулятора. Это удобно для переносных весов, для весов на месте без розетки и как резерв при отключении электричества.

Правила из инструкции XK3190-A12E, полезные для любого прибора с аккумулятором: перед первым включением заряжать не менее 20 часов; при длительном хранении подзаряжать 10–12 часов каждые 2 месяца; соблюдать полярность (красный — «+», чёрный — «−»). При разряде A12E показывает bAt-lo или LouoL.

Интерфейсы: RS-232, RS-485, выносное табло, принтер

Первичная настройка и калибровка

Последовательность у всех аналоговых индикаторов похожа, отличаются только клавиши и надписи на дисплее. Общие шаги:

1. Проверьте механику и датчики: платформа свободна, ничего не касается рамы; сопротивления мостов в норме (как проверить тензодатчик).
2. Подключите кабель при выключенном приборе, проверьте перемычки SEN при 4 проводах и экран.
3. Выровняйте углы в соединительной коробке: один и тот же груз в каждом углу должен давать одинаковый вес (настройка сумматора).
4. Задайте шкалу: цену деления, положение точки, НПВ.
5. Откалибруйте ноль и диапазон эталонным грузом — чем ближе к НПВ, тем лучше; если груза на полный НПВ нет, берите не меньше трети НПВ, если прибор это допускает.
6. Сохраните калибровку (у многих приборов — переключателем под пломбой), настройте фильтр, автоноль, диапазон клавиши «Ноль», интерфейс.
7. Проверьте повторяемость, углы и несколько точек шкалы. Подробно о методике — в статье «Калибровка тензодатчиков и весов».

1. d X — Цена деления. Клавишей [TARE] выберите дискрету из ряда 1/2/5/10/20/50, подтвердите «#».
2. P X — Десятичная точка. Положение десятичной точки 0–3. Вместе с дискретой задаёт цену деления на дисплее.
3. FULL — НПВ. Введите наибольший предел: [TARE] — следующий разряд, [ZERO] — изменить цифру, «#» — подтвердить.
4. nOLOAD — Ноль. Весы пустые. Дождитесь сигнализатора STABLE и нажмите «#».
5. AdLOAD — Груз. Введите массу калибровочного груза, положите его на весы, дождитесь STABLE, нажмите «#».
6. End — Конец. Калибровка выполнена, но ещё не сохранена.
7. SAVE — Сохранение. Нажмите переключатель калибровки под опломбированной крышкой на задней панели. Без этого параметры не сохранятся.

Параметры P1–P12 A12E (единицы, автоотключение, режим RS-232, фильтр, автоноль, диапазоны нуля) разобраны в статье «Ошибки XK3190-A12E: от Err1 до Err6». Для проверки индикатора без весов удобен Симулятор тензодатчика XY1-235: он имитирует сигнал тензодатчика и позволяет проверить вход и калибровку прибора отдельно от механики.

Типовые ошибки и неисправности

Большая часть «неисправностей индикатора» на деле — кабель, разъём, датчики или механика. Прежде чем менять прибор, проверьте цепь целиком. Коды Err 1–6 XK3190-A12E со всеми причинами и калькуляторами — в отдельной статье «Ошибки XK3190-A12E: от Err1 до Err6»; ремонт весов — в статьях «Платформенные весы сломались» и «Ремонт и диагностика автомобильных весов».

Проверить датчики мультиметром — статьи «Как проверить тензодатчик» и «Тензодатчик сломался, не работает».

Сравнительная таблица приборов каталога Sierra

Данные — из паспортов и инструкций (для XK3190-A12E, XK3190-T8, CBT-A1X, CBT-A1C, CBT-3192-B, XK3190-C8+) и из описаний карточек каталога sierra.market для остальных моделей, по состоянию на сентябрь 2026 года. «Опция» — интерфейс устанавливается по заказу. Прочерк или «не указано» — значения нет в документации; уточняйте у менеджера.

Чек-лист перед заказом индикатора

С этими данными менеджеру Sierra проще подобрать индикатор, коробку и кабель одним комплектом. Пишите в контакты или по телефону в шапке сайта.

Проверьте себя

Частые вопросы

Словарь

Весовой индикатор (терминал, блок индикации)

Прибор, который питает датчики, измеряет и оцифровывает их сигнал, показывает массу и передаёт её дальше.

Весовой контроллер

Индикатор с дискретными входами и выходами (реле) для управления дозированием, фасовкой, сортировкой.

АЦП

Аналого-цифровой преобразователь: превращает милливольты моста в число. Характеризуется разрядностью и частотой преобразования.

Нормирующий усилитель

Преобразует сигнал датчиков в стандартный токовый или потенциальный сигнал (4–20 мА, 0–10 В) для ПЛК.

EXC± (питание, возбуждение)

Напряжение, которое индикатор подаёт на мост датчика.

SIG± (сигнал)

Выход моста — разность напряжений, пропорциональная нагрузке.

SEN± (обратная связь, sense)

Жилы, по которым индикатор измеряет напряжение питания непосредственно на датчиках.

РКП

Рабочий коэффициент передачи — выход датчика на номинальной нагрузке, мВ/В.

НПИ / НПВ

Наибольший предел измерений датчика / наибольший предел взвешивания весов.

Цена деления (d, дискрета)

Шаг показаний весов.

Число делений (n)

НПВ / d. Поверочное число делений определяет класс точности весов.

Соединительная коробка (сумматор)

Коробка, в которой датчики соединяются параллельно и выравниваются по углам.

Токовая петля 20 мА

Способ передачи данных на выносное табло током, устойчивый к помехам на длинной линии.

IP

Степень защиты оболочки от пыли и воды по ГОСТ 14254-2015 (IEC 60529).
