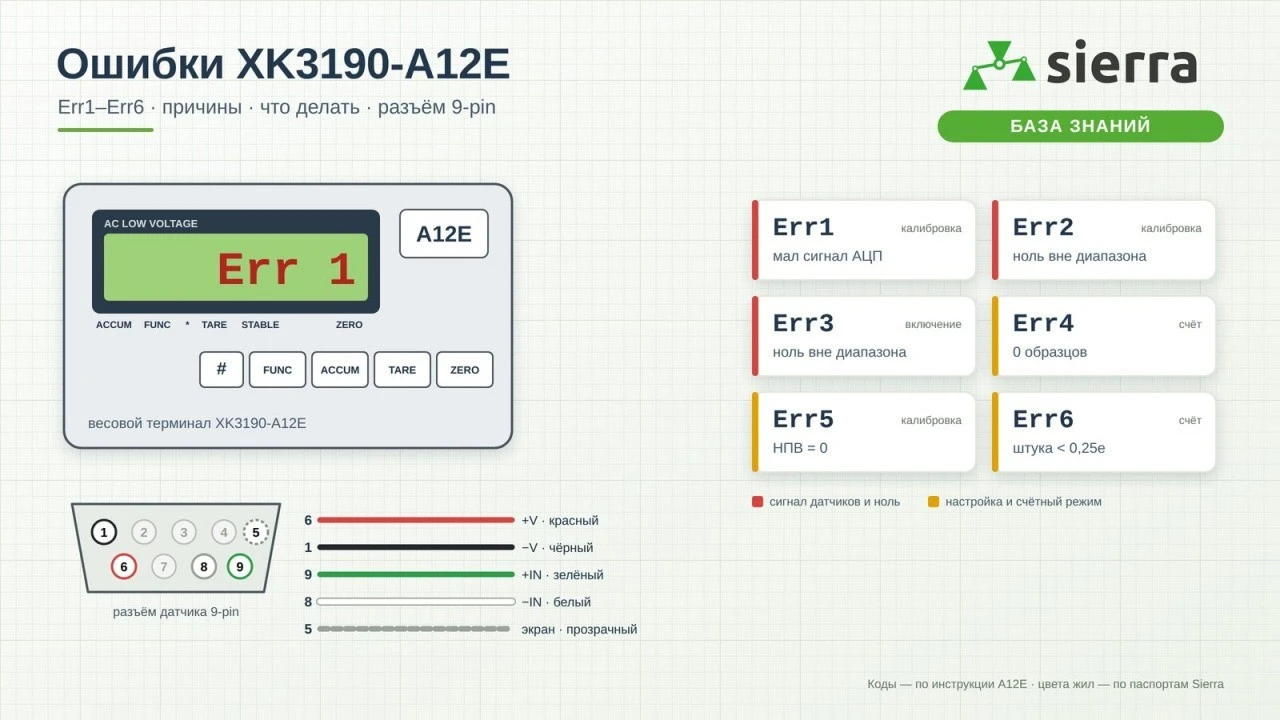

Ошибки XK3190-A12E — коротко
Весовой терминал XK3190-A12E показывает шесть кодов ошибок и сообщение о разряде аккумулятора. Err1–Err3 говорят о сигнале тензодатчиков и нуле весов: слабый сигнал при калибровке, ноль вне диапазона при калибровке и при включении. Err4 и Err6 относятся к счётному режиму, Err5 — к вводу НПВ при калибровке. Первые три почти всегда решаются проверкой разъёма, кабеля, датчиков и механики платформы, последние три — правильными действиями оператора.
Ниже — таблица всех кодов, подсказчик «код → причина → что делать», схема разъёма датчика с цветами проводов Sierra, тренажёр подключения, калькуляторы для каждой ошибки, пошаговая диагностика, калибровка и параметры P1–P12.
Все коды ошибок XK3190-A12E: таблица
Значения кодов — из раздела 5 «Сообщения об ошибках» инструкции по эксплуатации индикатора A12E, которая приложена к карточке терминала в каталоге. Колонки «Когда появляется» и «Первое действие» — наш разбор.
| Код | Значение по инструкции | Когда появляется | Первое действие |
|---|---|---|---|
| ERR 1 | Показание АЦП слишком мало для выполнения калибровки | Калибровка, шаг нагрузки [AdLOAD] | Проверить разъём и жилы, замерить датчики |
| ERR 2 | Показания АЦП, соответствующие точке нуля, установленной для калибровки, выходят за пределы установленного диапазона нуля | Калибровка нуля [nOLOAD] | Разгрузить платформу, проверить механику и датчики |
| ERR 3 | Показания АЦП выходят за пределы диапазона нуля при включении весов | Сразу после самотеста при включении | Снять груз, проверить платформу, при необходимости перекалибровать ноль |
| ERR 4 | В счётном режиме количество образцов было установлено равным нулю | Счётный режим, расчёт штучного веса | Задать ненулевое число образцов |
| ERR 5 | Значение НПВ весов было установлено равным нулю в режиме калибровки | Калибровка, шаг [FULL] | Заново ввести НПВ |
| ERR 6 | Значение штучного веса меньше 0.25e в счётном режиме | Счётный режим, расчёт штучного веса | Взять больше образцов или меньшую дискрету |
| bAt-lo | Низкая зарядка аккумулятора | При включении и в работе | Зарядить аккумулятор |
e — цена поверочного деления (дискрета), НПВ — наибольший предел взвешивания, АЦП — аналого-цифровой преобразователь терминала. В разделе 6 той же инструкции разряд аккумулятора обозначен как [LouoL] — на разных прошивках надпись может отличаться.
Подсказчик: код ошибки → причина → что делать
Выберите код, который видите на экране. Покажем, что он значит, самые частые причины и порядок действий — от простого к сложному.
Значение: показание АЦП слишком мало для выполнения калибровки.
Терминал XK3190-A12E: что важно знать для диагностики
XK3190-A12E — весовой индикатор (блок индикации) для платформенных и товарных весов с одним или несколькими тензодатчиками. Он питает мост датчиков, измеряет их милливольтовый сигнал встроенным АЦП и показывает вес. Все коды Err1–Err3 так или иначе связаны с тем, какой сигнал терминал получает от датчиков.
| Параметр | Инструкция A12E | Технический лист в карточке |
|---|---|---|
| Класс точности / делений | III, n = 3000 | взвешивание до 1:15000 делений |
| Скорость АЦП | 10 Гц | — |
| Чувствительность (РКП) датчиков | 1,5–3 мВ/В | — |
| Питание датчиков | — | DC 5 В, до 8 тензодатчиков |
| Схема подключения | 4 провода, разъём 9-pin, 6-проводная не поддерживается | — |
| Дискрета | 1/2/5/10/20/50, десятичная точка 0–3 | 1/2/5 … 500 с разными положениями точки |
| Дисплей | 6 знаков, светодиодный, 6 индикаторов состояния | 6 знаков |
| Интерфейсы | RS-232 (1200–9600 бод), табло по токовой петле до 50 м | RS-232C, опционально RS-485 |
| Питание | аккумулятор 6 В / 4 А·ч | сеть 230 В 50–60 Гц, аккумулятор 6 В |
| Рабочая температура | −10…+40 °C, влажность < 90 % | 0…+40 °C, влажность ≤ 85 % |
| Размеры | — | 256 × 165 × 130 мм |
Клавиши и индикаторы
| Клавиша | Что делает (по инструкции) |
|---|---|
| FUNC | Удержание более 5 с — вход в режим параметров P1–P12. В калибровке — быстрая калибровка нуля. |
| ACCUM | Суммирование веса; в счётном режиме — расчёт штучного веса по эталонным образцам. В параметрах — переход к следующему параметру. |
| TARE | Учёт тары. В параметрах и калибровке — выбор значения / переход к следующему разряду. |
| ZERO | Установка нуля (только при горящем STABLE). В калибровке — изменение значения разряда. |
| # | Нажатие во время самотеста после включения — вход в калибровку; в калибровке — подтверждение шага. |
На лицевой панели шесть индикаторов: ACCUM, FUNC, *, TARE, STABLE, ZERO, над дисплеем — AC и LOW VOLTAGE. Индикатор STABLE — ключевой: ноль, калибровка и расчёт штучного веса выполняются только при стабильных показаниях.

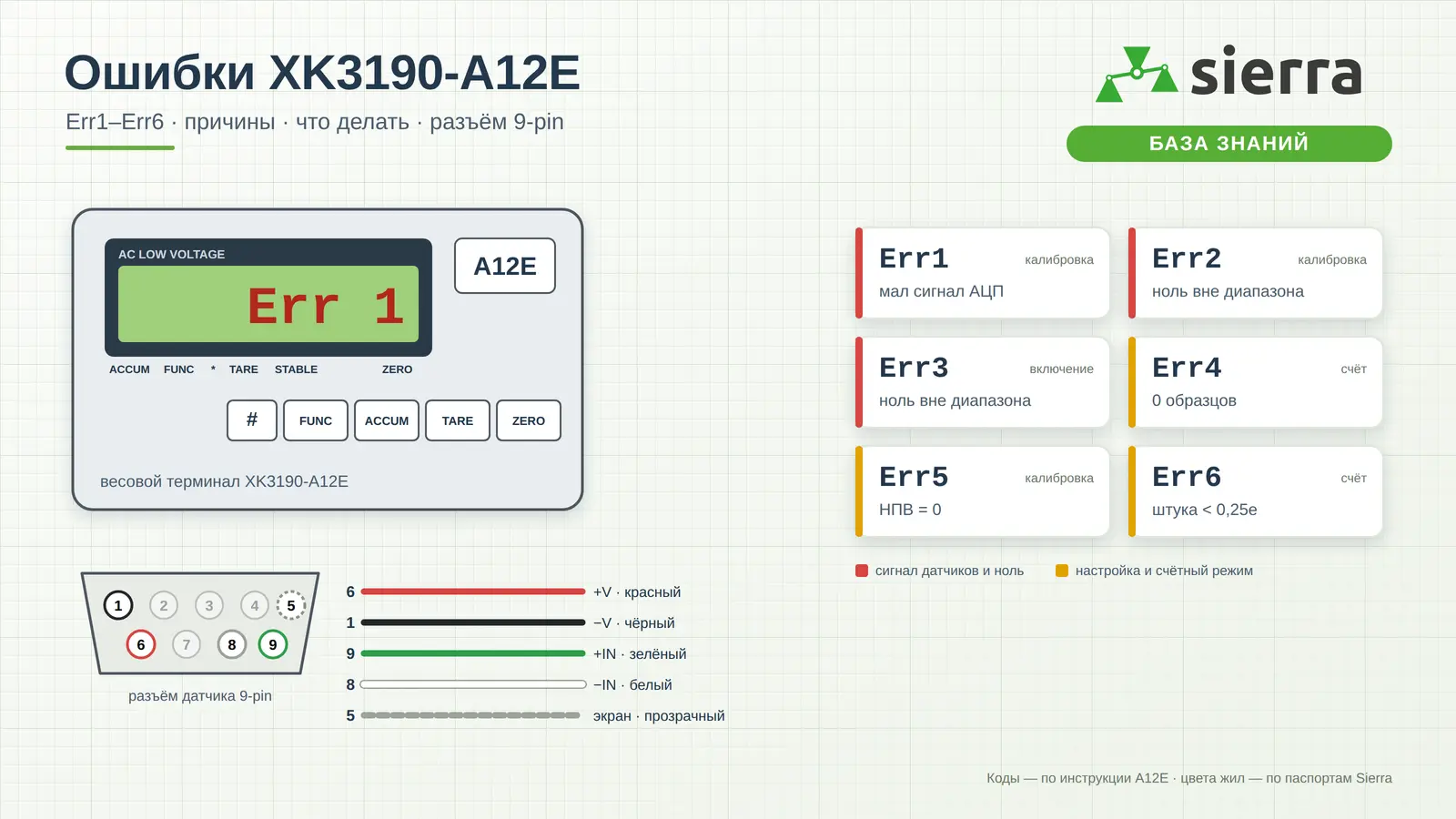

Разъём тензодатчика 9-pin: схема и цвета проводов
Датчики подключаются к разъёму 9-pin на задней панели (рис. 2-3 инструкции). Используется четырёхпроводная схема: питание моста, сигнал и экран. Шестипроводную схему с обратной связью (SEN) терминал не поддерживает. Подключать и отключать датчики при включённом терминале нельзя.
Нажмите на контакт разъёма или на провод — подсветим цепь и покажем, что проверять.
| Контакт 9-pin | Обозначение в инструкции | Назначение | Жила датчика Sierra |
|---|---|---|---|
| 6 | +V (Excitation Voltage+) | питание моста + | красный |
| 1 | −V (Excitation Voltage−) | питание моста − | чёрный |
| 9 | +IN (Output Signal+) | сигнал + | зелёный |
| 8 | −IN (Output Signal−) | сигнал − | белый |
| 5 | Shielded | экран | прозрачный |
Если датчиков несколько, их сводят в соединительной коробке (сумматоре), а к разъёму терминала идёт один четырёхжильный экранированный кабель с теми же цветами: красный, чёрный, зелёный, белый и экран. Подробно — в статье «Как подключить тензодатчик».
Тренажёр: распаяйте разъём сами
Выберите для каждой жилы датчика Sierra контакт разъёма 9-pin и нажмите «Проверить». Ошибка в распайке — одна из самых частых причин Err1 и Err3 после ремонта кабеля.
Err1: «Показание АЦП слишком мало для выполнения калибровки»
Суть. На шаге калибровки с грузом терминал видит слишком маленький прирост сигнала от датчиков — или не видит его вовсе. Сохранить калибровку по такому сигналу нельзя.
Причины
- Обрыв жилы питания или сигнала, окисленный или плохо пропаянный контакт в разъёме 9-pin.
- Короткое замыкание в кабеле или ошибка распайки (например, сигнал попал на контакты питания).
- Неисправный датчик: повреждён мост, вода в кабельном вводе, датчик перегружен.
- Калибровочный груз слишком мал, либо датчики слишком «крупные» для этих весов: НПВ весов — малая доля суммарного НПИ датчиков, сигнал выходит мизерным.
- Калибровка запущена без подключённых датчиков или груз не поставлен на платформу.
Что делать
- Выключите терминал. Датчики подключают и отключают только при выключенном питании.
- Проверьте, что разъём датчиков плотно вставлен, осмотрите кабель: изломы, порезы, следы грызунов, коррозия.
- Сверьте распайку разъёма со схемой выше: 6 — красный, 1 — чёрный, 9 — зелёный, 8 — белый, 5 — экран.
- Отсоедините кабель и измерьте датчик мультиметром (нормы — в разделе «Замеры мультиметром»).
- Включите терминал без нагрузки и измерьте напряжение между контактами 6 и 1 разъёма. По техническому листу питание датчиков — DC 5 В; если напряжения нет, неисправен терминал.
- Проверьте калибровочный груз: он должен соответствовать введённому значению на шаге [AdLOAD] и давать заметный сигнал (калькулятор ниже).
- Если всё в норме — повторите калибровку (раздел «Калибровка по шагам»).
Какой сигнал получит терминал на НПВ весов? Сигнал на входе A12E = РКП × напряжение питания × (нагрузка / суммарный НПИ датчиков).
Порог, ниже которого A12E выдаёт Err1, в инструкции не указан. Калькулятор показывает, насколько используется диапазон датчиков: чем меньше доля, тем меньше сигнал и тем выше риск Err1 и «шумных» показаний.
Профилактика: экранированный кабель, отдельная трасса вдали от силовых линий, герметичный разъём, фиксация кабеля от вибрации и рывков.
Err2: «Ноль при калибровке вне диапазона»
Суть. На шаге калибровки нуля [nOLOAD] показание АЦП выходит за пределы установленного диапазона нуля. Проще говоря, пустые весы «весят» слишком много или слишком мало для терминала.
Причины
- На платформе что-то лежит, она касается пола, стен, рамы или соседнего оборудования.
- Платформа перекошена, ножки датчиков выставлены неровно, весы стоят на неровном основании.
- Перетянуты или ослаблены болты крепления датчиков, датчик упирается в раму.
- Датчик получил остаточную деформацию после перегрузки или удара — его ноль «уехал».
- Вода в кабеле или в сумматоре, утечка по изоляции.
Что делать
- Разгрузите платформу полностью. Снимите её (если конструкция позволяет) и уберите мусор, посторонние предметы, наледь.
- Проверьте зазоры вокруг платформы по всему периметру: она не должна касаться неподвижных частей.
- Проверьте затяжку болтов датчиков (момент — по паспорту весов) и опоры: все ножки должны стоять на основании.
- Выставьте весы по уровню на ровной жёсткой поверхности.
- Проверьте датчики мультиметром — раздел «Замеры мультиметром». Уход нуля одного датчика виден по напряжению между зелёной и белой жилами без нагрузки.
- Повторите калибровку нуля — полную или быструю (раздел «Калибровка»).
Сколько килограммов «прощают» параметры нуля? Диапазоны P7–P9 из инструкции в единицах ваших весов.
Процент считается от НПВ, введённого при калибровке. Заводские значения P7–P9 в инструкции не приведены.
Err3: «Ноль вне диапазона при включении»
Суть. После включения терминал выполняет самотест (цифры на экране бегут от 999999 до 000000) и пытается автоматически обнулить весы. Если показание пустых весов отличается от калиброванного нуля больше, чем разрешено параметром P9, обнуление невозможно, и терминал сообщает Err3 (п. 3.1.2 и раздел 5 инструкции).
Причины
- Весы включили с грузом, тарой или человеком на платформе.
- Платформа заклинила, упирается в раму, под неё попал посторонний предмет.
- Датчик деформирован перегрузкой или ударом, обрыв или замыкание в кабеле.
- Весы перенесли на другое основание, и распределение нагрузки изменилось.
- Калибровка сбита или P9 выставлен на узкий диапазон (2 % НПВ).
Что делать
- Выключите терминал, снимите с платформы всё, включите снова.
- Если ошибка осталась — осмотрите механику: свободный ход платформы, зазоры, опоры.
- Проверьте датчики и кабель мультиметром.
- Отсоедините платформу от датчиков (или поднимите её), не нагружая датчики, и включите терминал. Ошибка исчезла — ищите причину в механике. Осталась — в датчиках, кабеле или терминале; терминал проверяют симулятором тензодатчика XY1-235.
- Если механика и датчики в порядке, а ноль сместился после ремонта или переноса весов — выполните калибровку нуля.
Обнулится ли терминал при включении? Задайте НПВ, P9 и то, что лежит на платформе (или насколько «ушёл» ноль датчиков).
Err4: «В счётном режиме количество образцов равно нулю»
Суть. Чтобы считать штуки, терминал делит вес эталонных образцов на их количество и получает штучный вес. Если количество образцов задано равным нулю, делить не на что — Err4.
Причины
- При входе в счётный режим количество образцов не задано или задано как 0.
- Клавиша ACCUM нажата без образцов на платформе или до стабилизации веса.
- Сбой настроек после разряда аккумулятора или помех.
Что делать
- Выйдите из счётного режима и вернитесь в режим взвешивания.
- Обнулите пустые весы (ZERO), при необходимости учтите тару (TARE).
- Положите на платформу известное число одинаковых образцов (например, 10 или 20 штук) и дождитесь STABLE.
- Задайте ненулевое количество образцов и нажмите ACCUM — по инструкции именно эта клавиша в счётном режиме рассчитывает штучный вес по эталонным образцам.
- Если ошибка повторяется при правильных действиях — обратитесь к поставщику терминала.
Err5: «Значение НПВ установлено равным нулю при калибровке»
Суть. На шаге 3 калибровки [FULL] наибольший предел взвешивания оставили равным нулю. Без НПВ терминал не может рассчитать шкалу.
Причины
- Шаг ввода НПВ пропущен нажатием #.
- Оператор перебрал разряды и оставил нули.
- Залипает клавиша ZERO или TARE.
Что делать
- Выключите терминал, включите и во время самотеста нажмите # — вход в калибровку.
- Пройдите шаги 1–2: дискрета [d X] и положение точки [P X].
- На [FULL] введите НПВ: TARE — к следующему разряду, ZERO — изменить цифру, # — подтвердить.
- Завершите калибровку нуля и нагрузки и сохраните её переключателем под пломбой.
Введите НПВ как на терминале. Мигающий разряд выбирается TARE, цифра меняется ZERO, # — подтвердить. Цель — 600.
Тренажёр показывает логику клавиш из инструкции; число разрядов и начальное значение на вашем терминале могут отличаться.
Важно: НПВ на шаге [FULL] должно соответствовать реальному пределу весов и не превышать суммарный НПИ датчиков с запасом на неравномерную нагрузку. От этого значения считаются диапазоны нуля P8 и P9.
Err6: «Штучный вес меньше 0,25e в счётном режиме»
Суть. Один предмет весит меньше четверти дискреты весов. Терминал не может надёжно отличить 100 штук от 101 и отказывается считать.
Причины
- Считаете очень лёгкие предметы (крепёж, этикетки, таблетки) на весах с крупной дискретой.
- Дискрета выбрана с расчётом на тяжёлые грузы.
- Задано количество образцов больше, чем реально лежит на платформе, — расчётный штучный вес занижен.
Что делать
- Проверьте, что на платформе ровно то количество образцов, которое задано.
- Если предметы действительно лёгкие — используйте весы с меньшим НПВ и меньшей дискретой.
- Дискрету можно уменьшить в калибровке (шаг [d X]), но после этого нужна полная калибровка, а для поверенных весов — повторная поверка.
Будет ли Err6? Дискрета e = значение [d X] × 10−P, где P — положение десятичной точки [P X].
bAt-lo: разряд аккумулятора
Сообщение bAt-lo (в разделе 6 инструкции — [LouoL]) означает низкий заряд встроенного аккумулятора 6 В / 4 А·ч. На сильно разряженном аккумуляторе показания могут вести себя непредсказуемо — не калибруйте весы в таком состоянии.
- Зарядка начинается автоматически при подключении зарядного устройства. Полярность: красный провод «+», чёрный «−». Переполюсовка может вывести терминал из строя.
- Перед первым включением аккумулятор заряжают не менее 20 часов.
- При долгом хранении — заряжать 10–12 часов каждые 2 месяца.
- Если после полной зарядки сообщение быстро возвращается, аккумулятор выработал ресурс. По инструкции гарантия на аккумулятор не распространяется.
Диагностика по шагам: где искать неисправность
Отвечайте на вопросы — помощник проведёт от простого к сложному и остановится на вероятной причине. Этот же порядок подходит, если терминал не показывает код, но весы врут.
Тот же порядок списком
- Механика. Платформа пустая, не касается рамы и стен, опоры стоят ровно.
- Разъём и кабель. Разъём 9-pin вставлен, контакты чистые, кабель цел.
- Датчики. Сопротивления красный–чёрный и зелёный–белый соответствуют паспорту, нет замыкания на корпус.
- Питание датчиков. Между контактами 6 и 1 есть напряжение (по техническому листу — 5 В).
- Терминал. С симулятором вместо датчиков показания стабильны и реагируют на переключение.
- Калибровка и параметры. Дискрета, точка и НПВ введены верно, P7–P9 не сбиты.
Замеры мультиметром: нормы для датчиков Sierra
Датчик отсоединяют от терминала или сумматора и меряют на его кабеле. Нормы — из паспортов датчиков Sierra. Для других датчиков берите значения из их паспортов.
| Модель | Красный–чёрный (вход), Ом | Зелёный–белый (выход), Ом | Изоляция |
|---|---|---|---|
| SH8C | 380 ± 10 | 350 ± 3 | ≥ 5000 МОм при 50 В |
| SH3 | 365 ± 5 | 350 ± 3 | ≥ 5000 МОм при 50 В |
| SL6E | 402 ± 6 | 350 ± 3 | ≥ 5000 МОм при 50 В |
| SBM11 | 365 ± 10 | 350 ± 3 | ≥ 5000 МОм при 50 В |
| SHM9B | 700 ± 5 | 700 ± 5 | ≥ 5000 МОм при 50 В |
| SH2D4 | 760 ± 8 | 700 ± 5 | ≥ 2000 МОм при 50 В |
Введите свои замеры — сравним с паспортом.
Подробная методика с проверкой нуля и реакции на нагрузку — в статьях «Как проверить тензодатчик» и «Как проверить тензодатчик на работоспособность».
Калибровка XK3190-A12E по шагам
После устранения Err1, Err2 или Err5 почти всегда нужна калибровка. Порядок — по разделу 4 инструкции. Нажмите на шаг, чтобы увидеть подробности.
| Шаг | Дисплей | Действие | Возможная ошибка |
|---|---|---|---|
| 0 | 999999 → 000000 | Включите терминал и во время самотеста нажмите # | — |
| 1 | [d X] | TARE — выбор дискреты 1/2/5/10/20/50, # — подтвердить | — |
| 2 | [P X] | TARE — положение десятичной точки 0–3, # — подтвердить | — |
| 3 | [FULL] | Ввод НПВ: TARE — следующий разряд, ZERO — изменить цифру, # — подтвердить | Err5, если НПВ = 0 |
| 4 | [nOLOAD] | Пустые весы, дождаться STABLE, нажать # | Err2 |
| 5 | [AdLOAD] | Ввести массу калибровочного груза, положить его, дождаться STABLE, нажать # | Err1 |
| 6 | [End] | Калибровка выполнена | — |
| 7 | — | Нажать переключатель калибровки под опломбированной крышкой на задней панели. Без этого калибровка не сохранится | — |
Быстрая калибровка нуля и НПВ
- Только ноль (п. 4.2.1): войдите в калибровку, до появления [nOLOAD] нажмите FUNC. Терминал сохранит дискрету, точку и НПВ и перейдёт к нулю. При STABLE нажмите ZERO, появится [End], нажмите переключатель под пломбой.
- Только диапазон (п. 4.2.2): до появления [AdLOAD] нажмите ACCUM. Терминал сохранит прежние настройки и калибровку нуля. Положите груз, равный НПВ, при STABLE нажмите переключатель под пломбой.
Калибровочный груз — поверенные гири; чем ближе масса к НПВ, тем точнее калибровка. Как калибруют весы с несколькими датчиками и выравнивают углы — в статье «Калибровка тензодатчиков и весов».
Параметры P1–P12
Вход — удерживать FUNC более 5 секунд. ACCUM — следующий параметр, TARE — выбор значения. На коды ошибок влияют прежде всего P7, P8 и P9.
| Параметр | Назначение | Значения |
|---|---|---|
| P1 | Единица измерения | 1 — кг, 2 — фунты |
| P2 | Автоотключение | 1 — нет, 2 — 10 мин, 3 — 20 мин, 4 — 30 мин |
| P3 | Скорость RS-232 | в инструкции значения для P3 не приведены (строки повторяют P2); скорости по спецификации — 1200/2400/4800/9600 |
| P4 | Что передавать по RS-232 | 1 — нетто, 2 — брутто |
| P5 | Режим передачи | 1 — нет, 2 — непрерывно, 3 — по стабилизации, 4 — по команде (Z, T, R), 5 — токовая петля, 6 — принтер |
| P6 | Подсветка | 1 — выкл., 2 — авто, 3 — постоянно |
| P7 | Слежение за нулём при взвешивании | 1 — 0,5e, 2 — 1,0e, 3 — 1,5e, 4 — 2,0e, 5 — 2,5e, 6 — 3,0e, 7 — 5,0e |
| P8 | Диапазон клавиши ZERO | 1 — 2 %, 2 — 4 %, 3 — 10 %, 4 — 20 % НПВ |
| P9 | Автоноль при включении | 1 — 2 %, 2 — 4 %, 3 — 10 %, 4 — 20 % НПВ |
| P10 | Цифровой фильтр | 1 — высокий, 2 — средний, 3 — низкий |
| P11 | Время усреднения при нестабильной нагрузке | 1 — длительное, 2 — среднее, 3 — короткое |
| P12 | Диапазон усреднения | 1 — узкий, 2 — средний, 3 — широкий |
Если показания «плавают» без кода ошибки, начните с P10–P12: более сильная фильтрация и длительное усреднение успокаивают индикацию на вибрирующем основании, но замедляют реакцию.
Механика и профилактика: чек-лист
Большинство случаев Err2 и Err3 и заметная часть Err1 связаны не с электроникой, а с платформой, опорами и кабелем. Отметьте, что проверили.
- Регулярно очищайте весы и пространство под платформой.
- Обнуляйте весы клавишей ZERO перед началом работы.
- Избегайте ударов и перегрузок: груз опускайте, а не бросайте.
- При сварке на конструкции весов отключайте датчики — сварочный ток через датчик повреждает мост.
- Ведите журнал: когда и какой код появился, что сделали, результат. Это ускоряет поиск повторяющихся неисправностей.
Пломба, калибровка и поверка
Переключатель калибровки находится под крышкой на задней панели, опломбированной свинцовой пломбой. Без его нажатия новая калибровка не сохраняется — так терминал защищает настройки от случайного изменения.
Ремонт тензодатчиков в полевых условиях не выполняют: при подтверждённой неисправности датчик заменяют. Подобрать замену по НПИ, типу и сопротивлению моста можно в каталоге тензодатчиков Sierra.
Что заменить и чем проверить
Проверьте себя
Тест из шести вопросов работает в браузере с включённым JavaScript. Ответы на те же темы — в разделе «Частые вопросы».
Частые вопросы
Что означает ошибка Err1 на весах XK3190-A12E?
По инструкции — показание АЦП слишком мало для выполнения калибровки. Терминал почти не видит сигнала датчиков на шаге с грузом. Чаще всего это обрыв или плохой контакт в разъёме 9-pin или кабеле, ошибка распайки, неисправный датчик или слишком маленький калибровочный груз.
Как убрать ошибку Err3 при включении весов?
Выключите терминал, снимите всё с платформы и включите снова. Если ошибка осталась — проверьте, не заклинила ли платформа и не касается ли она рамы, затем проверьте датчики мультиметром. Если механика и датчики в порядке, а ноль ушёл после ремонта или переноса весов, выполните калибровку нуля.
Чем Err2 отличается от Err3?
Обе ошибки говорят о том, что ноль весов вне допустимого диапазона. Err2 появляется при калибровке нуля (шаг [nOLOAD]), Err3 — при включении весов, когда терминал пытается обнулиться автоматически в пределах параметра P9.
Что делать при ошибке Err5?
Войдите в калибровку (включение и нажатие # во время самотеста) и на шаге [FULL] введите НПВ, отличное от нуля: TARE — следующий разряд, ZERO — изменить цифру, # — подтвердить. Затем завершите калибровку и нажмите переключатель под пломбой.
Почему в счётном режиме появляется Err6?
Штучный вес меньше 0,25 цены деления. Например, при дискрете 20 г предмет должен весить не меньше 5 г. Проверьте количество образцов на платформе, используйте весы с меньшей дискретой или уменьшите дискрету при калибровке (после этого нужна полная калибровка и поверка).
Как подключить тензодатчик к разъёму XK3190-A12E?
Разъём 9-pin, четырёхпроводная схема: контакт 6 — питание + (красная жила датчика Sierra), 1 — питание − (чёрная), 9 — сигнал + (зелёная), 8 — сигнал − (белая), 5 — экран. Шестипроводную схему терминал не поддерживает. Подключайте только при выключенном терминале.
Как войти в калибровку XK3190-A12E?
Включите терминал и во время самотеста, пока цифры бегут от 999999 до 000000, нажмите клавишу #. Калибровка сохраняется только после нажатия переключателя под опломбированной крышкой на задней панели.
Что означает bAt-lo на терминале?
Низкий заряд встроенного аккумулятора 6 В. Подключите зарядное устройство; перед первым включением аккумулятор заряжают не менее 20 часов. Если сообщение быстро возвращается после зарядки, аккумулятор нужно заменить.
Словарь
- АЦП
- Аналого-цифровой преобразователь терминала: превращает милливольты моста в число. «Показание АЦП» в кодах ошибок — это сырой сигнал датчиков.
- НПВ
- Наибольший предел взвешивания весов. Вводится при калибровке на шаге [FULL].
- НПИ
- Наибольший предел измерения тензодатчика — паспортная нагрузка одного датчика.
- e, дискрета
- Цена деления индикации. На A12E задаётся шагами [d X] и [P X].
- РКП
- Рабочий коэффициент передачи (чувствительность): сигнал датчика на НПИ в мВ на 1 В питания.
- STABLE
- Индикатор стабильных показаний. Ноль, калибровка и расчёт штучного веса выполняются только при нём.
- Слежение за нулём (P7)
- Автоматическая компенсация медленного ухода нуля в пределах нескольких делений.
- Счётный режим
- Подсчёт штук по весу: штучный вес = вес образцов / их количество.
- EXC± / SIG±
- Питание моста датчика и его выходной сигнал; на разъёме A12E — +V/−V и +IN/−IN.
Источники
- Инструкция по эксплуатации «Весовой индикатор A12E» (разделы 1–6: спецификация, подключение датчиков, рис. 2-3, параметры P1–P12, калибровка, сообщения об ошибках, зарядка аккумулятора) — приложена к карточке XK3190-A12E.
- Технический лист «Весовой терминал ХК3190-A12E» из той же карточки — питание датчиков DC 5 В, до 8 датчиков, интерфейсы, размеры.
- Паспорта тензодатчиков Sierra SH8C, SH3, SL6E, SBM11, SHM9B, SH2D4 — цвета жил, входное и выходное сопротивление, изоляция.
- ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия».
