Тензодатчик (тензометрический датчик) – сердце любой современной электронной весовой системы. Его исправность напрямую влияет на точность, надежность и долговечность вашего оборудования. Компания Sierra.market, как поставщик высококачественных весовых тензодатчиков, знает, как важна своевременная диагностика. В этой статье вы найдете полное пошаговое руководство, как проверить тензодатчик на работоспособность как с использованием мультиметра, так и без специальных инструментов. Мы разберем типичные неисправности и дадим практические схемы проверки сопротивления.

Почему Важно Проверять Тензодатчики Регулярно?

Даже самые надежные тензодатчики (как те, что мы поставляем в Sierra.market) подвержены воздействию среды: перегрузки, удары, вибрация, влага, химические пары, температурные перепады. Регулярная проверка помогает:

• Своевременно выявить неисправность до того, как она приведет к существенным ошибкам взвешивания или поломке весов
• Сэкономить время и деньги на ремонте, минимизировав простой оборудования
• Обеспечить точность и законность взвешивания, что критично для производства, торговли, логистики
• Продлить срок службы всей весовой системы

Предварительная Подготовка и Меры Безопасности

Перед любой проверкой ОБЯЗАТЕЛЬНО:

1. Отключите питание весовой системы! Работа под напряжением опасна и может повредить приборы
2. Обесточьте нагрузочную платформу. Снимите все грузы
3. Обеспечьте доступ к датчику. Возможно, потребуется снять платформу или защитные кожухи
4. Отсоедините разъем датчика от весового терминала (индикатора). Проверка проводится на отсоединенном датчике (кроме некоторых косвенных методов без инструментов)
5. Очистите датчик и место его установки от грязи, пыли, посторонних предметов
6. Подготовьте мультиметр (если используется): убедитесь в его исправности, наличии заряда батареи. Установите режим измерения сопротивления (Омы, Ω) в подходящем диапазоне (обычно 2 кОм или 20 кОм)

Как Проверить Тензодатчик Без Инструментов (Визуально и Косвенно)

Эти методы не требуют специнструментов, но дают лишь предварительную оценку и помогают локализовать проблему.

1. Визуальный Осмотр на Повреждения

Тщательно осмотрите тензодатчик и его кабель:

• Механические повреждения: Глубокие вмятины, трещины на корпусе или чувствительном элементе, следы сильных ударов, деформация монтажных элементов (резьбы, отверстия)
• Коррозия: Ржавчина, окислы на корпусе, клеммах или в месте соединения кабеля с датчиком
• Повреждение кабеля: Перетирание, порезы, переломы, следы грызунов, поврежденная изоляция. Особое внимание месту входа кабеля в датчик
• Нарушение герметизации: Следы влаги внутри разъема или под крышкой (если она есть), вздутие герметика
• Качество монтажа: Надежно ли закреплен датчик? Не перекошен ли он? Есть ли зазоры, которые не должны быть? Не упирается ли он во что-то постороннее? Правильно ли установлены ограничители хода?
• Признаки перегрева: Потемнение, оплавление корпуса или кабеля

2. Проверка Стабильности Показаний Весов (Косвенный Метод)

• Включите весы и дайте им прогреться согласно инструкции
• Убедитесь, что весы стоят на ровном, твердом основании
• Проверка нуля: На пустых весах посмотрите, стабилен ли ноль. Значительный "уплыв" нуля (дрейф) часто указывает на проблемы с датчиком(ами) или их монтажом
• Проверка реакции на нагрузку: Аккуратно нагрузите платформу в центре известным весом (гиря). Показания должны установиться стабильно и соответствовать весу гири. Снимите гирю – показания должны вернуться к нулю (с учетом погрешности весов)

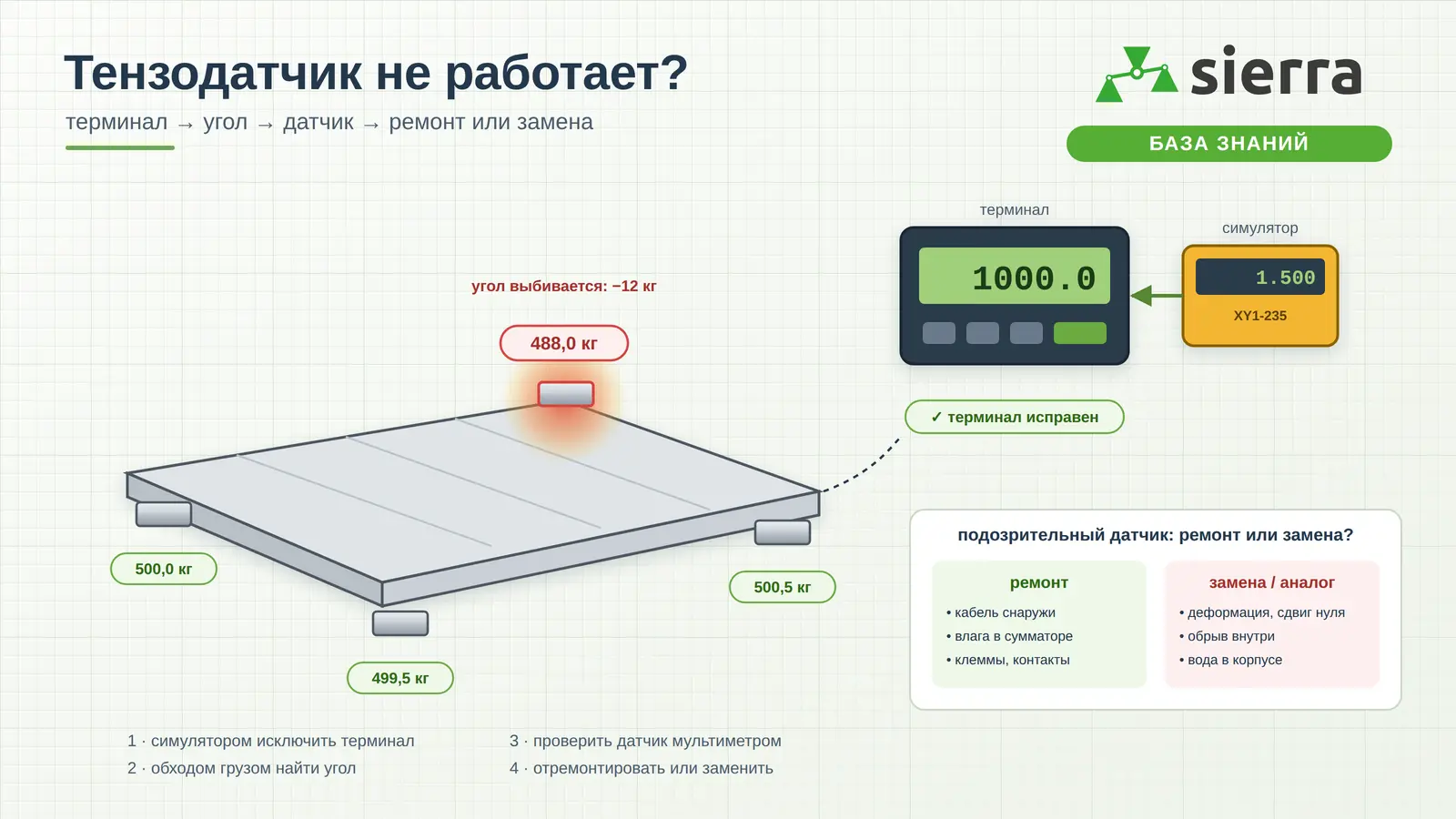

• Проверка по углам (для платформенных весов): Поочередно разместите гирю в каждом углу платформы. Показания во всех углах должны быть одинаковыми (в пределах допустимой погрешности для данного типа весов). Разница в показаниях по углам – явный признак проблемы с одним из датчиков или его настройкой/монтажом
• "Стук-тест": Легко постучите не металлическим предметом по корпусу датчика и его кабелю. Если при этом показания весов резко меняются ("прыгают"), это указывает на плохой контакт внутри датчика или кабеля

3. Проверка Балансировки и Согласованности (для весов с несколькими датчиками)

• Этот метод требует доступа к настройкам терминала (индикатора) весов (часто через сервисное меню)
• Войдите в режим калибровки или диагностики (см. инструкцию к весам)
• Найдите функцию отображения сигнала с каждого датчика (обычно в mV/V или в условных единицах)
• При пустой платформе сигналы со всех датчиков должны быть максимально близкими друг к другу. Сильно отличающийся сигнал от одного из датчиков указывает на его неисправность или проблемы с монтажом (перекос, заклинивание)

Примечание: Для точной интерпретации нужны паспортные данные датчиков и знание схемы подключения весов.

Как Проверить Тензодатчик Мультиметром (Подробная Инструкция)

Это самый точный способ диагностики электрической исправности тензодатчика в "полевых" условиях. Основан на измерении сопротивлений тензомоста Уитстона внутри датчика.

1. Что Понадобится

• Цифровой мультиметр (обязательно цифровой, аналоговый не подойдет из-за точности)
• Паспорт (datasheet) на тензодатчик. Крайне важен! Там указаны номинальные значения сопротивлений (Rном) моста, входного (Ri) и выходного (Ru) сопротивлений, а также цветовая маркировка проводов. Если паспорта нет, попробуйте найти информацию по модели на сайте производителя или Sierra.market
• Доступ к разъему датчика

2. Определение Распиновки (Цвета Проводов)

Тензодатчики обычно имеют 4 или 6 проводов:

• 4-проводная схема:
  • EXC+ (Экcитация + / Питание +): Красный (Red) или Белый (White)
  • EXC- (Экcитация - / Питание -): Черный (Black) или Зеленый (Green)
  • SIG+ (Сигнал + / Выход +): Зеленый (Green) или Красный (Red) или Белый (White)
  • SIG- (Сигнал - / Выход -): Белый (White) или Синий (Blue) или Желтый (Yellow)
• 6-проводная схема: Добавляются провода SENSE+ и SENSE- (Обычно: SENSE+ - Синий (Blue) / Коричневый (Brown), SENSE- - Желтый (Yellow) / Серый (Grey)). Они служат для компенсации падения напряжения в кабеле и при проверке базовых сопротивлений обычно не используются. Их замеряют отдельно на целостность и сопротивление изоляции

Внимание! Цветовая маркировка НЕ стандартизирована! Всегда сверяйтесь с паспортом на конкретный датчик! Приведенные цвета - лишь частые примеры.

3. Проверка Сопротивления Моста (Схема Измерений)

• Шаг 1: Проверка Входного Сопротивления (Ri / Rвх)
  • Установите мультиметр в режим измерения сопротивления (Ω) на диапазон ~2-20 кОм
  • Подсоедините щупы мультиметра к проводам EXC+ и EXC-
  • Результат: Измеренное сопротивление должно быть максимально близко к значению Ri (Input Resistance) из паспорта (чаще всего 350 Ом, 700 Ом, 1000 Ом). Допустимое отклонение обычно ±0.5-1% (уточняйте в паспорте). Значительное отклонение или обрыв (OL) – признак неисправности
• Шаг 2: Проверка Выходного Сопротивления (Ru / Rвых)
  • Подсоедините щупы мультиметра к проводам SIG+ и SIG-
  • Результат: Измеренное сопротивление должно быть максимально близко к значению Ru (Output Resistance) из паспорта. Оно обычно равно Ri (350 Ом, 700 Ом и т.д.) или близко к нему. Допустимое отклонение аналогично Ri
• Шаг 3: Проверка Сопротивления Изоляции (Ri / Ru на Корпус/Землю)
  • Переключите мультиметр на самый высокий диапазон измерения сопротивления (обычно 20 МОм или 200 МОм)
  • Одним щупом прикоснитесь к корпусу датчика (к металлической части, очищенной от краски/грязи) или к монтажному болту, который надежно контактирует с корпусом
  • Вторым щупом поочередно прикасайтесь к каждому из проводов: EXC+, EXC-, SIG+, SIG- (а для 6-проводных еще и SENSE+, SENSE-)
  • Результат: На дисплее мультиметра должно быть значение > 5000 МОм (5 ГОм) или индикация перегрузки (OL). Любое значение ниже 1000 МОм (1 ГОм), а особенно ниже 500 МОм или близкое к нулю – критический признак пробоя изоляции! Датчик подлежит замене. Влага или грязь на разъеме/корпусе могут давать ложные низкие значения – убедитесь в чистоте
• Шаг 4: Проверка Целостности и Сопротивления Проводов (Между разными группами)
• Установите мультиметр на диапазон ~20 кОм
• Проверьте сопротивление между разными парами проводов (например, EXC+ и SIG+, EXC+ и SIG-, EXC- и SIG+, EXC- и SIG-). Также проверьте между каждым проводом и SENSE+/SENSE- (если есть)
• Результат: Во всех случаях сопротивление должно быть очень высоким (>1 МОм или OL). Если мультиметр показывает какое-либо низкое сопротивление (особенно близкое к нулю) между проводами разных пар (например, EXC+ и SIG+), это указывает на короткое замыкание внутри датчика – неисправность

5. Проверка под Нагрузкой (Метод "Молотка") - Осторожно!

• Этот метод позволяет грубо оценить чувствительность датчика, но требует осторожности, чтобы не повредить его!
• Подключите мультиметр к проводам SIG+ и SIG- в режиме измерения постоянного напряжения (DCV) в диапазоне милливольт (mV) или самый чувствительный (200 mV)
• Подайте на провода EXC+ и EXC- стабилизированное питание (обычно 5В или 10В DC). Это можно сделать от отдельного источника питания или, если позволяет индикатор весов, подключить датчик обратно к нему (НЕ НАГРУЖАЯ ПЛАТФОРМУ) и измерить напряжение на SIG+/-.
• На холостом ходу: Зафиксируйте начальное напряжение сигнала (U0). Оно должно быть близко к 0 мВ (но может быть небольшим смещением)
• Под нагрузкой: Аккуратно и несильно постучите деревянной рукояткой отвертки или небольшим резиновым молоточком по центру монтажной поверхности датчика (не по самому чувствительному элементу!)
• Результат: Напряжение на мультиметре должно резко измениться (отклониться от U0) в момент удара и затем вернуться к исходному значению. Если сигнал не меняется вообще, датчик нечувствителен – вероятна неисправность. Если сигнал "зависает" и не возвращается – тоже плохой признак

Как Проверить Тензодатчик на Весах: Особенности Диагностики

Проверка датчика, установленного в весах, включает все предыдущие этапы, но с акцентами:

• Локализация: Используйте методы проверки по углам и балансировки (п. 2.2 и 2.3), чтобы определить какой именно датчик вызывает проблему
• Отсоединение: Перед проверкой мультиметром обязательно отсоедините подозрительный датчик от клеммной колодки индикатора весов
• Проверка кабеля: Внимательно осмотрите кабель по всей длине от датчика до разъема на предмет повреждений, особенно в местах перегибов и входа в корпус весов
• Проверка соединений: Убедитесь, что клеммы в разъемах (как на датчике, так и на индикаторе) не окислены, не загрязнены и обеспечивают надежный контакт
• Монтаж: После проверки и перед повторным подключением убедитесь, что датчик установлен строго по уровню, без перекосов, надежно закреплен и не испытывает боковых нагрузок. Проверьте зазоры у ограничителей

Распространенные Неисправности Тензодатчиков и Их Признаки

• Обрыв тензорезистора или проводника: Ri = OL или Ru = OL при проверке мультиметром. Весы показывают ошибку (например, "Err", перегрузку) или ноль независимо от нагрузки
• Короткое замыкание: Низкое сопротивление между разными парами проводов (EXC и SIG) или между проводом и корпусом. Весы показывают неадекватные значения, "прыгают", зависают
• Пробой изоляции: Сопротивление изоляции < 1000 МОм. Весы "плывут", зависят от влажности, показывают нестабильные значения. Возможны удары током
• Механическое повреждение чувствительного элемента: Сильные вмятины, трещины. Датчик может показывать нелинейность, гистерезис (разные показания при нагружении и разгружении), "ступеньки" в показаниях. При проверке методом "молотка" сигнал может не возвращаться к нулю
• Перегрузка (пластическая деформация): Датчик не возвращается к нулю после снятия нагрузки, постоянное смещение нуля. Ri и Ru могут быть в норме, но сигнал под нагрузкой не соответствует номиналу
• Повреждение кабеля (обрыв, КЗ): Обрыв - аналогичен обрыву внутри датчика. КЗ - аналогично КЗ внутри. Часто проявляется при изгибании кабеля ("стук-тест")
• Коррозия/Окисление контактов: Нестабильные показания, "прыжки", зависимость от вибрации или температуры. Сопротивления могут "плавать" при шевелении разъема
• Нарушение герметичности и попадание влаги: Коррозия, пробой изоляции, нестабильность показаний, особенно при изменении влажности

Полный алгоритм проверки работоспособности тензодатчика

Когда Обращаться к Профессионалам? (Или Заменять Датчик)

• Если мультиметром выявлен обрыв, короткое замыкание или пробой изоляции
• Если есть явные механические повреждения корпуса или чувствительного элемента
• Если датчик не реагирует на тестовые воздействия (метод "молотка")
• Если после всех проверок и устранения очевидных проблем (плохой контакт, грязь) неисправность весов сохраняется
• Если у вас нет паспорта на датчик и вы не можете точно интерпретировать результаты измерений
• Если требуется точная калибровка или юстировка весов после замены датчика
