Как выбрать тензодатчик — коротко
Тензодатчик выбирают в таком порядке: конструкция под способ приложения нагрузки (одна точка, опоры платформы, подвес, колонна под тяжёлой платформой, плоская шайба), номинал — нагрузка на один датчик с учётом тары, смещения груза и ударов, чтобы в работе датчик был загружен не больше чем на 70–80 % НПИ, затем класс точности под число делений весов, IP и материал под среду, кабель и совместимость с весовым индикатором или сумматором. Ниже — калькуляторы для каждого шага и все модели каталога Sierra с фильтром.
Статья — про выбор под задачу. Что означает каждая строка паспорта, подробно разобрано в гиде по характеристикам тензодатчиков, а принцип работы — в статье «Что такое тензодатчик».

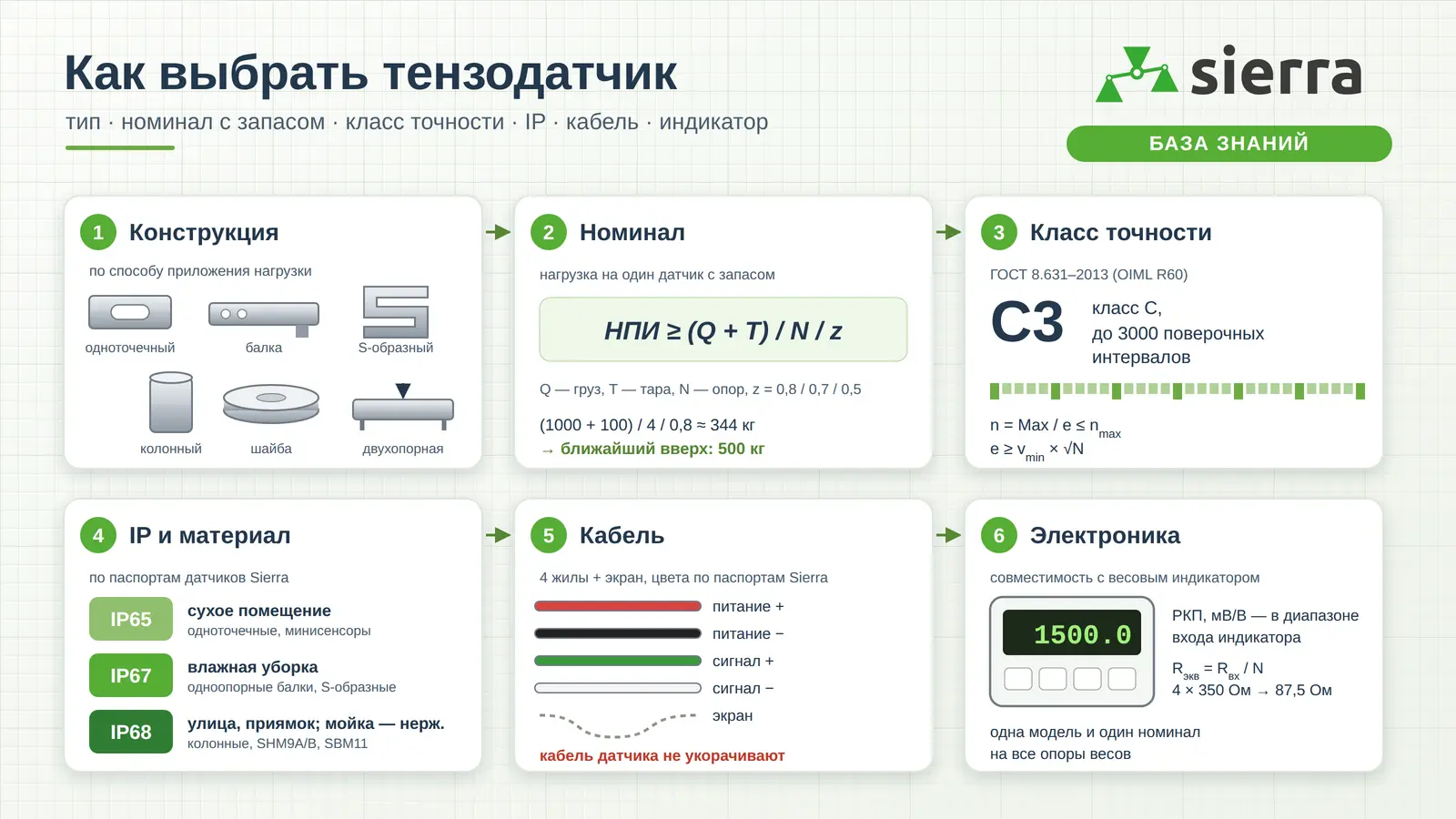

Шесть шагов выбора тензодатчика
Выбор сводится к шести вопросам. Их удобно задавать именно в этом порядке: каждый следующий сужает список моделей, оставшихся после предыдущего. Нажмите на шаг, чтобы увидеть, что на нём решается.
- Конструкция — по способу приложения нагрузки и месту установки (типы датчиков, мастер подбора).
- Номинал (НПИ) — по нагрузке на один датчик: груз + тара, делённые на число опор, с запасом на смещение груза и удары (калькулятор номинала).
- Класс точности — не ниже, чем требуют весы: число делений весов не больше nmax датчика, шаг весов не меньше vmin×√N (проверка класса).
- IP и материал — по среде: сухое помещение, влажная уборка, улица и приямок, мойка и агрессивные среды (подбор по среде).
- Кабель — длина до сумматора или индикатора; кабель датчика не укорачивают (кабель и жилы).
- Электроника — чувствительность (РКП) и сопротивление моста подходят индикатору, индикатор «тянет» нужное число датчиков (сигнал и совместимость).
Типы тензодатчиков по конструкции: какой для чего
Конструкция определяет, как датчик крепится и как на него передаётся сила. Ошибка на этом шаге дороже всех остальных: датчик с «правильным» номиналом, но неподходящей конструкцией не встанет в узел или будет измерять с большой погрешностью при смещении груза.
SL6E · Одноточечный
SH8C · Одноопорная балка
SBM11 · Сильфонный
SH3 · S-образный
SHM9B · Двухопорная балка
SH9F · Двухопорная балка
SHM14K · Колонный
SH2D4 · Шайба (мембранный)
3D-модели датчиков Sierra. Нажмите на карточку, чтобы открыть раздел каталога.
| Тип | Как работает нагрузка | Типичные задачи (по карточкам каталога) | Номиналы в каталоге Sierra | Модели |
|---|---|---|---|---|
| Одноточечный (single point, платформенный) | Один датчик под центром платформы; конструкция компенсирует смещение груза в пределах допустимого размера платформы | Торговые и настольные весы, фасовка, дозаторы, конвейерные весы, небольшие напольные платформы | 600 г – 635 кг | SL6J1, SL6H5, SL6D, SL6N, SL6E, SL6E3, SL6Q, SL6G, SL6W |
| Одноопорная балка (консольная, на сдвиг/изгиб) | Один конец закреплён болтами, на другой через ножку или узел встройки давит платформа; обычно 4 датчика по углам | Платформенные (напольные) весы, бункерные, паллетные весы (рохля) | 50 кг – 10 т | SH8C, SB8C, SH8T, SH8C4 |
| Сильфонный | Балочного типа, герметичный корпус из нержавеющей стали с лазерной сваркой, IP68 | Платформенные весы, дозаторы, конвейерные и бункерные весы; по карточке — тяжёлые условия, щелочные и кислотные среды | 5–500 кг | SBM11 |
| S-образный | Работает на растяжение и сжатие; ставится в подвес на проушины или между плитами | Бункерные, конвейерные, крановые весы, дозаторы, испытательные системы | 5 кг – 30 т | SH3, SH3G |
| Двухопорная балка | Балка опирается двумя концами, нагрузка — в середину; меньше чувствительна к смещению, чем консоль | Автомобильные и вагонные весы, взвешивание цистерн, осевые нагрузки | 20–56,7 т | SHM9A, SHM9B, SH9E, SH9F |
| Колонный (стержневой, «бочка») | Работает на сжатие вдоль оси; ставится в узел встройки, который возвращает платформу на место | Автомобильные и вагонные весы, многотонные бункеры, крановые весы | 20–60 т | SHM14K, SBM14G, SBM14D |
| Шайба (мембранный) | Плоский датчик на сжатие; минимальная высота при больших нагрузках | Бункерные, автомобильные, вагонные весы, где обычный датчик не помещается; испытательные прессы | 50 кг – 200 т | SH2D4, SH2T, SH2F, SH2R, SBM2R |
| Миниатюрный (минисенсор) | Малогабаритный датчик на малые нагрузки, крепление на резьбу | Дозаторы, конвейерные и настольные мини-весы, малые усилия | 20 г – 50 кг | Раздел «Минисенсоры»: Q70X5X9-H, Q84x5x12, Q45, 1X, 1A, 1HM, 1F6-S, 1V3-350, 2N |
Диапазоны номиналов посчитаны по исполнениям (вариантам) карточек каталога Sierra на сентябрь 2026 года; двухопорные SH9E и SH9F имеют номиналы в килофунтах (50, 100 и 125 klb). Паспортный ряд модели бывает шире — исполнение под заказ уточняйте у менеджера.
Как отличить похожие типы
- Одноточечный или четыре балки. Одноточечный — одна точка крепления и ограничение по размеру платформы (у SL6J1 и SL6H5 — 200×200 мм, у SL6W — 600×600 мм по паспорту). Если платформа больше или груз тяжелее 635 кг, нужны балки по углам.
- Одноопорная или двухопорная балка. Консольная одноопорная закрепляется одним концом и нагружается другим; двухопорная лежит на двух опорах и нагружается в середину. Двухопорные в каталоге Sierra — от 20 т, для автомобильных и вагонных весов.
- Колонна или шайба. Оба типа работают на сжатие и ставятся под тяжёлую платформу. Колонна выше, но ставится в самоустанавливающийся узел встройки; шайба плоская — там, где не хватает высоты.
- S-образный или балка. Если груз висит (бункер на подвесах, кран, натяжение) — S-образный: он работает и на растяжение. На опорах пола — балка.
Устройство каждого типа и то, как в нём наклеены тензорезисторы, подробно разобраны в статьях «Что такое тензодатчик» и «Как делают тензодатчики».
Мастер подбора: от задачи к модели каталога
Выберите задачу и условия — мастер подскажет тип датчика и модели Sierra под эту задачу (по применению и описанию в карточках каталога) и отметит, какие из них подходят по степени защиты и материалу. Это отправная точка: номинал проверьте в калькуляторе ниже.
Какой тензодатчик нужен под вашу задачу
Номинал (НПИ): как рассчитать нагрузку на датчик с запасом
НПИ — наибольший предел измерений (номинальная нагрузка, Emax): нагрузка, на которую рассчитан датчик и при которой гарантированы паспортные характеристики. Номинал выбирают не по грузоподъёмности весов, а по нагрузке, которая приходится на один датчик.
Загрузку z берут меньше единицы, потому что реальная нагрузка на датчик почти никогда не равна расчётной средней:
- Смещение груза. Груз ставят не по центру, погрузчик заезжает на край — и один датчик получает больше остальных. В предельном случае сосредоточенный груз встаёт прямо над опорой, и почти весь он ложится на один датчик (см. интерактив со смещением).
- Удары и динамика. Сброшенный груз, проезд техники, рывок подвеса дают кратковременную силу, заметно большую веса груза.
- Тара. Платформа, бункер, конструкция весов нагружают датчики постоянно — их масса входит в расчёт, а не «вычитается» тарой индикатора.
Практическое правило Sierra: в обычной работе датчик нагружают не более чем на 70–80 % НПИ, при ударных нагрузках и проезде техники — не более чем на 50 %. Паспортная предельная нагрузка без потери характеристик — 150 % НПИ у большинства моделей, 120 % — у SL6J1, SL6H5 и части минисенсоров, 200 % — у SBM14D. Этот запас защищает от случайной перегрузки, но в расчёт номинала не закладывается.
Номинал датчика из ряда каталога Sierra
Не завышайте номинал «на всякий случай». Погрешности в паспорте заданы в процентах от сигнала на НПИ: датчик на 10 т под грузом 300 кг даст ту же абсолютную ошибку в килограммах, что и под 10 т. Растёт и минимальный поверочный интервал vmin = НПИ / Y — шаг весов придётся делать крупнее (см. класс точности). Золотая середина — калькулятор выше: загрузка в работе 40–80 %.
Число опор и смещение груза: сколько получает каждый датчик
Число датчиков обычно задаёт конструкция: одноточечные весы — 1 датчик, платформа — 4 по углам, бункер — 3 или 4 опоры, автомобильные весы — 4–8 и больше в зависимости от длины. Три опоры хороши для бункеров и ёмкостей: нагрузка распределяется однозначно, без «качающейся» опоры. На четырёх и более опорах нагрузка зависит от жёсткости рамы и ровности основания, поэтому их выравнивают и юстируют по углам (статья про сумматор).
Посмотрите, как меняется нагрузка на датчики, если груз сдвигается по платформе. Нажмите на платформу или двигайте ползунки.
Груз на платформе с 4 датчиками
Упрощённая модель: жёсткая платформа на четырёх опорах по углам, груз — сосредоточенный; доли датчиков рассчитаны билинейно по координатам груза, тара распределена поровну. Реальное распределение зависит от жёсткости рамы и основания.
Вывод из интерактива: при грузе в центре датчики делят его поровну, а при грузе над углом один датчик получает почти весь груз. Поэтому для весов, где груз ставят погрузчиком или он может оказаться у края, выбирайте в калькуляторе номинала вариант «сосредоточенный груз может встать над опорой».
Класс точности: C3, C2 и совместимость с весами
Класс точности датчика по ГОСТ 8.631–2013 (OIML R60) записывают буквой и числом: C3 — класс C, максимальное число поверочных интервалов nmax = 3000. Буква говорит, для весов какого класса датчик подходит (C — весы среднего класса точности III: торговые, платформенные, автомобильные, бункерные), число — на сколько интервалов можно разделить диапазон датчика. У датчиков Sierra по паспортам и карточкам — класс C3 у большинства моделей, C2 — у SH2D4 и SBM14D (по паспортам) и части минисенсоров; класс конкретного исполнения указан в его обозначении (например, SH8C-C3-1t). Подробно о классах — в гиде по характеристикам.
Для выбора достаточно трёх проверок:
- Число делений весов n = Max / e не больше nmax датчика. Весам на 3000 делений нужен C3; C2 подойдёт до 2000.
- Шаг весов e не меньше vmin × √N, где vmin = НПИ / Y — минимальный поверочный интервал датчика из паспорта (у SH8C — НПИ/10000, у SHM14K и SBM14G — НПИ/12000, у большинства — НПИ/7500), N — число датчиков.
- Суммарный номинал датчиков N × НПИ не меньше Max весов — с запасом из предыдущего раздела.
Подойдут ли датчики к весам по классу
Степень защиты IP и материал корпуса
Код IP по ГОСТ 14254-2015 (IEC 60529): первая цифра — защита от пыли (6 — пыленепроницаемо), вторая — от воды: 5 — струи воды, 7 — кратковременное погружение, 8 — длительное погружение на условиях производителя. Материал корпуса определяет стойкость к коррозии и мойке.
| Материал и IP по паспортам Sierra | Модели | Где уместен |
|---|---|---|
| Алюминиевый сплав, IP65 | Одноточечные SL6 (все), минисенсоры | Сухие помещения: торговля, склад, лаборатория, фасовка без мойки |
| Сталь с никелевым покрытием, IP67 | SH8C, SH8C4, SH3, SH3G, SH9E, SH9F, SH2D4, SH2T, SH2F | Цеха, склады, влажная уборка, бункеры; улица — под навесом |
| Сталь с никелевым покрытием, IP68 | SHM14K, SHM9A, SHM9B, SH2R | Автомобильные и вагонные весы, приямки, улица |
| Нержавеющая сталь, IP67/IP68 или IP68 | SBM11, SBM14G, SBM14D, SBM2R — IP68; SB8C, SH8T — IP67/IP68 | Пищевые производства с мойкой, сырые помещения, агрессивные среды; по карточке SBM11 — мясокомбинаты, молокозаводы, щелочные и кислотные среды |
IP указан по паспортам моделей. У SBM11, SH2R, SHM9A и SHM9B в паспорте IP68, а в карточке сайта — IP67: при заказе для погружения уточняйте исполнение у менеджера. У SH8T исполнение из нержавеющей стали с IP68 по паспорту обозначается индексом SS.
Что выдержит ваша среда
- IP65 не значит «влагозащищённый» в бытовом смысле: он держит пыль и струи воды, но не погружение и не постоянный конденсат.
- Кабельный ввод и кабель — часть защиты. Повреждённая оболочка кабеля пропускает влагу по жилам внутрь датчика; кабель прокладывают в защите от грызунов и техники.
- Нержавеющая сталь нужна там, где есть мойка, химия, соль или постоянная влага. Никелированная сталь хорошо работает в сухих и умеренно влажных условиях.
Кабель: длина, 4 или 6 жил
Датчики Sierra в каталоге — с четырёхжильным экранированным кабелем: красный — питание (+), чёрный — питание (−), зелёный — сигнал (+), белый — сигнал (−), прозрачный — экран (цвета — по паспортам Sierra; у SH8T экран — прозрачный или жёлтый). Диаметр кабеля — 4,2 мм у малых одноточечных (SL6J1, SL6H5, SL6D, SL6N) и минисенсоров, 5,0–6,3 мм у остальных. В паспорте SH2F распиновка другая: сигнал (+) — синий, дополнительно указаны жёлтый и коричневый провода обратной связи (Сенсор−, Сенсор+) — сверяйте распиновку с паспортом своего экземпляра.
- Длина кабеля — часть настройки датчика. Сопротивление жил влияет на сигнал; поэтому кабель четырёхпроводного датчика не укорачивают, лишнее сворачивают бухтой. Подробно — в статье «Как подключить тензодатчик».
- Длину выбирают до сумматора (соединительной коробки) или индикатора. Если датчиков несколько, их кабели сводят в сумматор, а от него до индикатора идёт одна линия — её можно вести шестипроводной, чтобы индикатор компенсировал потери в длинной линии (если индикатор поддерживает 6-проводное подключение).
- Стандартные длины зависят от типа: у одноточечных — от 0,35 до 4 м, у одноопорных балок — 3,5–7 м, у колонных и двухопорных — 6–20 м (по исполнениям каталога). Для автомобильных весов берут исполнение с кабелем, которого хватает до коробки без сращивания.
Хватит ли кабеля датчика
Чувствительность, сопротивление и совместимость с индикатором
РКП (рабочий коэффициент передачи, чувствительность) — сигнал датчика на полной нагрузке в милливольтах на каждый вольт питания моста. У датчиков Sierra по паспортам — 2,0 мВ/В у большинства, 3,0 мВ/В у SH8C (SH8C3 — 2,0), SB8C, SH9E и SH9F, 2,85 мВ/В у SH2R и SBM2R, 1,5 мВ/В у SBM14D, 1,0 мВ/В у SL6J1. Сигнал на выходе:
Какой сигнал даст датчик
Что проверить при выборе под конкретный индикатор:
- Диапазон РКП, который принимает индикатор. Например, по инструкции XK3190-A12E — 1,5–3 мВ/В: сюда попадают все датчики Sierra с РКП в паспорте, кроме SL6J1 (1,0 мВ/В).
- Одинаковый РКП у всех датчиков весов. Датчики в сумматоре включены параллельно, и разный РКП даёт разные показания по углам. Берите одну модель и один номинал на все опоры.
- Суммарное сопротивление нагрузки на питание. Мосты включены параллельно, эквивалентное сопротивление = Rмоста / N. По паспортам XK3190-T8 — до 4 датчиков 350 Ом или до 8 датчиков 700 Ом, CBT-A1X — до 4 датчиков 350 Ом. Датчики 700 Ом (колонные, двухопорные, большинство шайб Sierra), 1000 Ом (минисенсоры) и 1402 Ом (SH2R, SBM2R) нагружают питание меньше.
- 4 или 6 проводов. Датчики Sierra четырёхпроводные; шестипроводной обычно делают линию «сумматор → индикатор». Проверьте, поддерживает ли индикатор 6-проводный вход.
Потянет ли индикатор ваши датчики
Сопротивление и цвета жил измеряют и проверяют мультиметром — методика в статье «Как проверить тензодатчик». Для самодельных весов на Arduino датчик подбирают так же, а усилитель HX711 разобран в отдельной статье.
Все тензодатчики Sierra: таблица с фильтром
Таблица собрана из карточек каталога sierra.market (номиналы исполнений) и паспортов моделей (РКП, сопротивление, IP, материал, кабель). Отфильтруйте по типу, нужному номиналу, IP и материалу. Номинал в фильтре — нагрузка на один датчик, найденная калькулятором выше.
| Модель | Тип | Номиналы в каталоге | Класс | РКП, мВ/В | Rвых, Ом | IP | Материал | Кабель |
|---|---|---|---|---|---|---|---|---|
| SL6J1 | Одноточечный | 600 г; 1 кг; 2 кг; 3 кг | C3 | 1,0 ± 0,1 | 350 ± 3 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм 0,45; 1,5 м |
| SL6H5 | Одноточечный | 4 кг; 8 кг; 10 кг; 20 кг | C3 | 2,0 ± 0,15 | 350 ± 5 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм 0,5; 1,75 м |
| SL6D | Одноточечный | 3 кг; 5 кг; 8 кг; 10 кг; 15 кг; 20 кг; 30 кг; 40 кг; 50 кг; 60 кг; 80 кг | C3 | 2,0 ± 0,15 | 350 ± 3 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм 0,4; 1,5; 3; 3,5; 4 м |
| SL6N | Одноточечный | 5 кг; 10 кг; 15 кг; 30 кг; 50 кг; 75 кг; 100 кг | C3 | 2,0 ± 0,15 | 350 ± 3 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм 0,35; 1; 1,5; 2; 3 м |
| SL6E | Одноточечный | 50 кг; 60 кг; 100 кг; 200 кг; 300 кг | C3 | 2,0 ± 0,15 | 350 ± 3 | IP65 | Алюминиевый сплав | 4 жилы, Ø5,7 мм 1,5; 2; 3 м |
| SL6E3 | Одноточечный | 50 кг; 100 кг; 150 кг; 200 кг; 300 кг | C3 | 2,0 ± 0,1 | 350 ± 3 | IP65 | Алюминиевый сплав | 4 жилы, Ø5,7 мм 1,5; 1,6; 2; 3; 4 м |
| SL6Q | Одноточечный | 100 кг; 150 кг; 200 кг; 500 кг | C3 | 2,0 ± 0,15 | 350 ± 3 | IP65 | Алюминиевый сплав | 4 жилы, Ø5,7 мм 2; 3 м |
| SL6G | Одноточечный | 50 кг; 100 кг; 150 кг; 200 кг; 300 кг; 600 кг | C3 | 2,0 ± 0,15 | 350 ± 3 | IP65 | Алюминиевый сплав | 4 жилы, Ø5,7 мм 3 м |
| SL6W | Одноточечный | 75 кг; 100 кг; 200 кг; 635 кг | C3 | 2,0 ± 0,15 | 350 ± 3 | IP65 | Алюминиевый сплав | 4 жилы, Ø5,7 мм 3 м |
| SBM11 | Сильфонный | 5 кг; 10 кг; 20 кг; 30 кг; 50 кг; 100 кг; 200 кг; 300 кг; 500 кг | C3 | 2,0 ± 0,004 | 350 ± 3 | IP68 | Нержавеющая сталь | 4 жилы, Ø5,7 мм 3 м |
| SH3 | S-образный | 5 кг; 10 кг; 20 кг; 30 кг; 50 кг; 100 кг; 200 кг; 250 кг; 300 кг; 500 кг; 750 кг; 1 т; 1,5 т; 2 т; 3 т; 5 т; 7,5 т; 10 т; 20 т; 30 т | C3 | 2,0 ± 0,004 | 350 ± 3 | IP67 | Никелированная сталь | 4 жилы, Ø5,7 мм 3; 6; 6,5; 7; 10 м |
| SH3G | S-образный | 200 кг; 500 кг; 7,5 т | C3 | 2,0 ± 0,004 | 350 ± 3 | IP67 | Никелированная сталь | — 3 м |
| SH8C | Одноопорная балка | 50 кг; 100 кг; 200 кг; 250 кг; 300 кг; 500 кг; 1 т; 1,5 т; 2 т; 2,5 т; 3 т; 5 т; 10 т | C3 | 3,0 ± 0,004 (SH8C3 — 2,0) | 350 ± 3 | IP67 | Никелированная сталь | 4 жилы, Ø5,7 мм 3,5; 4; 5; 6; 7 м |
| SB8C | Одноопорная балка | 500 кг; 1 т; 2 т; 3 т | C3 | 3,0 ± 0,004 | 350 ± 3 | IP67/IP68 | Нержавеющая сталь | 4 жилы 4; 6 м |
| SH8C4 | Одноопорная балка | 1 т; 2 т | C3 | 2,0 ± 0,004 | 350 ± 3 | IP67 | Никелированная сталь | 4 жилы, Ø5,7 мм 3,5; 4 м |
| SH8T | Одноопорная балка | 500 кг | C3 | 2,0 ± 0,004 | 350 ± 3 | IP67/IP68 | Нержавеющая сталь | 4 жилы, Ø5,7 мм 4 м |
| SHM9A | Двухопорная балка | 20 т; 30 т | C3 | 2,0 ± 0,004 | 700 ± 5 | IP68 | Никелированная сталь | 4 жилы, Ø5,7 мм 12 м |
| SHM9B | Двухопорная балка | 20 т; 30 т | C3 | 2,0 ± 0,004 | 700 ± 5 | IP68 | Никелированная сталь | 4 жилы, Ø5,7 мм 16 м |
| SH9E | Двухопорная балка | 50 klb (22,68 т); 125 klb (56,7 т) | C3 | 3,0 ± 0,003 | 700 ± 5 | IP67 | Никелированная сталь | 4 жилы, Ø6,3 мм 12 м |
| SH9F | Двухопорная балка | 100 klb (45,36 т) | C3 | 3,0 ± 0,003 | 700 ± 5 | IP67 | Никелированная сталь | 4 жилы, Ø6,3 мм 13 м |
| SHM14K | Колонный | 20 т; 30 т; 40 т; 50 т; 60 т | C3 | 2,0 ± 0,004 | 700 ± 3 | IP68 | Никелированная сталь | 4 жилы, Ø5,7 мм 12; 16 м |
| SBM14G | Колонный | 20 т; 30 т; 50 т | C3 | 2,0 ± 0,002 | 700 ± 5 | IP68 | Нержавеющая сталь | 4 жилы, Ø5,7 мм 15 м |
| SBM14D | Колонный | 20 т; 30 т; 40 т; 50 т; 60 т | C2/C3 | 1,5 ± 0,001 | 700 ± 5 | IP68 | Нержавеющая сталь | 4 жилы, Ø5,0 мм 6; 10; 12; 16; 20 м |
| SH2D4 | Шайба (мембранный) | 50 кг; 100 кг; 150 кг; 200 кг; 500 кг; 1 т; 2 т; 5 т; 10 т; 20 т; 30 т; 50 т; 60 т; 200 т | C2 | 2,0 ± 0,004 | 700 ± 5 | IP67 | Никелированная сталь | 4 жилы, Ø5,7 мм 6; 12 м |
| SH2T | Шайба (мембранный) | 1 т; 3 т; 5 т; 10 т; 20 т | C3 | 2,0 ± 0,001 | 700 ± 2 | IP67 | Никелированная сталь | 4 жилы, Ø5,0 мм 3; 6; 12 м |
| SH2F | Шайба (мембранный) | 1 т; 2 т; 5 т | C3 | 2,0 ± 0,05 | 700 ± 3 | IP67 | Никелированная сталь | 4 жилы, Ø5,7 мм (в паспорте указаны и цвета SEN±) 3; 6 м |
| SH2R | Шайба (мембранный) | 10 т; 22 т; 33 т; 47 т | C3 | 2,85 ± 0,05 | 1402 ± 3 | IP68 | Никелированная сталь | 4 жилы, Ø5,7 мм 7; 12; 16 м |
| SBM2R | Шайба (мембранный) | 33 т | C3 | 2,85 ± 0,05 | 1402 ± 3 | IP68 | Нержавеющая сталь | 4 жилы, Ø5,7 мм 6 м |
| Q70X5X9-H | Миниатюрный | 20 г; 50 г; 100 г; 200 г | C2 | нет в карточке | 1000 ± 10 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм |
| Q84x5x12 | Миниатюрный | 50 г; 100 г | C2 | нет в карточке | 1000 ± 10 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм |
| Q45 | Миниатюрный | 150 г; 300 г; 500 г; 750 г | C2 | нет в карточке | 1000 ± 10 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм 0,25 м |
| 1X | Миниатюрный | 300 г; 600 г | C3 | нет в карточке | 1000 ± 10 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм 0,25 м |
| 1A | Миниатюрный | 1 кг | C3 | нет в карточке | 1000 ± 10 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм 0,25 м |
| 1HM | Миниатюрный | 1 кг; 8 кг | C3 | нет в карточке | 1000 ± 10 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм 0,25 м |
| 1F6-S | Миниатюрный | 3 кг | C3 | нет в карточке | 1000 ± 10 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм |
| 1V3-350 | Миниатюрный | 25 кг | C3 | нет в карточке | 1000 ± 10 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм 0,45 м |
| 2N | Миниатюрный | 40 кг; 50 кг | C2 | нет в карточке | 1000 ± 10 | IP65 | Алюминиевый сплав | 4 жилы, Ø4,2 мм |
Номиналы — исполнения в карточках каталога на сентябрь 2026 года; для минисенсоров характеристики взяты из карточек (паспорта в каталоге нет), РКП в карточке не указан. Наличие и сроки — в карточке товара.
Аналоги: чем заменить датчик другой марки
Если весы собраны на датчиках другого производителя, замену подбирают по той же логике: конструкция и присоединительные размеры, номинал, РКП, сопротивление, IP. Для ориентира в карточках Sierra указаны аналоги — введите марку или модель старого датчика.
Найти датчик Sierra по аналогу
Таблица аналогов из карточек каталога
| Sierra | Аналоги по карточке |
|---|---|
| SL6J1 | Keli AMF, Flintec PA1,PA2,PA3, Тензо-М Т24А, Anyload 108PA, CAS BCL, Zemic L6J1 |
| SL6H5 | Keli AMF, HBM PW4, Flintec PA1,PA2,PA3, Тензо-М Т24А, Celtron LPS, Anyload 108PA, CAS BCL, Anyload 108BA, 108BS, Vishay Tedea 1006, Zemic L6H5 |
| SL6N | Тензо-М Т24А, Keli AMI, ILK, Zemic L6N, Scaime AG, CAS BCA, HBM PW15, SP3M, Vishay Tedea 1040, 1041, 1042, Revere 642, Celtron LOC, LPS, Anyload 651T, 108T, Уралвес К-10Б, Flintec PC42, PC30, Esit SSP |
| SL6E | Celtron LPS, Utilcell M190, Flintec PC22, PC30, Тензо-М Т40А, CAS BCL, Zemic L6E, Keli UDB, HBM PW10, Scaime AH, Anyload 108EA, Уралвес К-10Д, Esit SPA |
| SL6E3 | Celtron LPS, Utilcell M190, Тензо-М Т40А, CAS BCL, Zemic L6E3, Keli ILE, HBM PW10, Flintec PC46, Scaime AH, Anyload 108EA, Уралвес К-10Д |
| SL6Q | Celtron LOC, Уралвес К-10А, Zemic L6Q, Keli AMI, ILC, CAS BCA, HBM PW10, Flintec PC60, Тензо-М Т60А, Vishay Tedea 1242, Revere 650, Anyload 651T, 108T |
| SL6G | Utilcell M190, Celtron LOC, Revere 672, Keli UDA, ILE, ILEB, CAS BCM, HBM PW12, PW16, Flintec PC60, Тензо-М Т60А, Vishay Tedea 1263, Anyload 108JA, Уралвес К10ГБ, К-10К, Esit SPA |
| SL6W | Celtron LOC, Zemic L6W, Keli UDJ, CAS BCM, HBM PW16, Flintec PC60, Тензо-М Т60А, Vishay Tedea 1260, Anyload 108MA, Уралвес К10ГБ, К-10К |
| SBM11 | Zemic BM11, Keli HSX-A, CAS HBS, Scaime F60X, HBM Z6FC3, Flintec SB8, Тензо-М Т2, Т4, Vishay Tedea 1263, Celtron HBB, Utilcell M300, M340, Revere 9103, Anyload 563RS, Уралвес К-Б-14А, Esit BB, Revere SHBxR |
| SH3 | Zemic H3, Keli DEE-A, CAS SBA, HBM RSCA, RSCB, RSCC, Flintec ULB, Тензо-М С2, С2Н, С2А, Vishay Tedea 615, 619, 620, Celtron STC, Sensortronics 60001,60005, Utilcell M610, M650, Anyload 101BH, Уралвес К-Р-16А, К-Р-16К, Revere 5363, Esit STCS, TB |
| SH3G | Keli DEE-A, CAS SBA, HBM RSCA, RSCB, RSCC, Flintec ULB, Тензо-М С2, С2Н, С2А, Vishay Tedea 615, 619, 620, Celtron STC, Sensortronics 60001,60005, Utilcell M610, M650, Anyload 101BH, Уралвес К-Р-16А, К-Р-16К, Revere 5363, Zemic H3G, Esit STCS, TB |
| SH8C | Zemic H8C, HM8C, Keli SQB-SS, Keli SQB, SB, CAS BCA, HBM Z7, Flintec SB2, Тензо-М Н2, Celtron SQB, Sensortronics 65023C, Anyload 563Y, Уралвес К-Б-12УБ К-Б-12А, Revere 5123, Utilcell M350, Esit BS, SBS |
| SB8C | Zemic B8D, BM8D, Keli SQB-SS, CAS BSS, HBM BLC, HLC, ELC, Flintec SLB, SB14, Тензо-М Н4, Vishay Tedea 3510, Anyload 563Y, Уралвес К-Р-16А, К-Р-16К, Revere 9123, Utilcell M350, Esit BS, SBS |
| SH8T | Keli SQB-SS, CAS BSS, HBM BLC, HLC, ELC, Flintec SLB, SB14, Тензо-М Н4, Vishay Tedea 3510, Scaime SB30X, F60X, Anyload 563Y, Уралвес К-Б-12УБ К-Б-12А, Revere 9123, Zemic HM8 |
| SHM9A | Zemic H9B, HM9B, HM9A, Keli QS-A, CAS LSB, Anyload 102AH, Уралвес К-Б-12УБ К-Б-12А, Celtron MDB-H |
| SHM9B | Zemic H9B, HM9B, HM9A, Keli QS-A, CAS LSB, Anyload 102AH, Уралвес К-Б-12Д, Celtron MDB-H |
| SH9E | Zemic HM9E, B9E, Keli QSEF, CAS DSB, Celtron DLB, Sensortronics 65058, Anyload 102RH, Vishay Tedea 4158, Revere 5223, 9223 |
| SH9F | Zemic B9H, H9H, B9F, Keli QSEC, Celtron DLB, Sensortronics 65058, Anyload 102TH, Revere 9903, 9323 |
| SHM14K | Zemic HM14H1, BM14K, Keli ZSFY, CAS WBK, HBM C16, Flintec RC3, Тензо-М МВ150, CSP-M, Utilcell M740, Anyload 106, Уралвес К-С-18-Д, Revere 92, Esit SC |
| SBM14G | Zemic BM14G, Keli ZSFY, CAS WBK, HBM C16, Flintec RC3, Тензо-М МВ150, CSP-M, Utilcell M740, Anyload 106, Уралвес К-С-18-Д, Revere 92, Esit SC |
| SBM14D | Zemic BM14D, Keli ZSFY, CAS WBK, HBM C16, Flintec RC3, Тензо-М МВ150, CSP-M, Utilcell M740, Anyload 106, Уралвес К-С-18-Д, Revere 92 |
| SH2D4 | Zemic H2D3, Keli NHS-A, CAS LS, Уралвес К-С-183, Anyload 363YH, Esit HSC |
| SH2T | Zemic H2F, H2T, Keli NHS-A, CAS MNC, HBM C2, RTN, Flintec Q50, Тензо-М М50, М70, М100, Celtron LCD, Anyload 363RS, 276EH, 266A, Уралвес К-С-183, Esit HSC |
| SH2F | Zemic H2F, H2T, Keli NHS-A, CAS MNC, HBM C2, RTN, Flintec Q50, Тензо-М М50, М70, М100, Celtron LCD, Anyload 363RS, 276EH, 266A, Уралвес К-С-183, Esit HSC |
| SH2R | Zemic H2R, Keli NHS-A, CAS MNC, HBM C2, RTN, Flintec Q50, Тензо-М М50, М70, М100, Anyload 363RS, 276EH, 266A, Уралвес К-С-183, Esit HSC |
Частые ошибки при выборе тензодатчика
| Ошибка | Чем грозит | Как правильно |
|---|---|---|
| Номинал по грузоподъёмности весов, без деления на число опор | Датчики в N раз мощнее нужного: крупный шаг весов, погрешность в килограммах больше | Нагрузка на один датчик: (Q + T) / N, затем запас |
| Забыли тару: платформу, бункер, раму | Датчик постоянно загружен сильнее расчёта, запас на удар съеден | Масса конструкции входит в расчёт номинала |
| Номинал «впритык» при погрузке погрузчиком | Перегруз датчика под колесом, уход нуля, остаточная деформация | z = 50 % и учёт груза над опорой |
| Одноточечный датчик под большую платформу | Показания зависят от того, где лежит груз | Размер платформы — не больше паспортного; иначе балки по углам |
| Алюминиевый IP65 во влажный цех или на мойку | Влага в датчике, дрейф нуля, падение изоляции | IP67–IP68, при мойке — нержавеющая сталь |
| Разные модели или номиналы на одних весах | Разный РКП, невозможно выровнять углы | Одна модель и один номинал на все опоры, желательно из одной партии или весового комплекта |
| Укоротили кабель датчика | Сдвиг калибровки, разный сигнал по углам | Кабель не резать, излишек — бухтой; длинная линия — через сумматор |
| Не проверили индикатор | Не хватает питания на все датчики, РКП вне диапазона | Сверить число и сопротивление датчиков, РКП с паспортом индикатора |
Чек-лист перед заказом
Соберите эти данные — и менеджеру Sierra хватит одного сообщения, чтобы подобрать датчик и комплект.
Как заказать тензодатчик Sierra
Все модели — в разделе каталога «Тензодатчики Sierra»: исполнения по номиналу и длине кабеля, паспорта, наличие. К датчикам подберите сумматор, узлы встройки и весовой индикатор. Для платформенных весов удобен весовой комплект SH8C: по паспорту SH8C датчики в комплекте подобраны по РКП с точностью до 0,0001 мВ/В.
Подберём датчик под вашу задачу
Пришлите данные из чек-листа — инженеры Sierra предложат модель, номинал, сумматор и индикатор.
Открыть каталог датчиков +7 (495) 980-92-27 · info@sierra.market
Проверьте себя
Частые вопросы
Как выбрать тензодатчик для весов?
Сначала конструкцию под способ нагрузки (одноточечный, балка, S-образный, колонный, шайба), затем номинал: (груз + тара) / число опор, с запасом, чтобы в работе датчик был загружен на 70–80 % НПИ (при ударах — до 50 %). Потом класс точности под число делений весов, IP и материал под среду, длину кабеля и совместимость с индикатором.
Как рассчитать номинал тензодатчика?
Сложите наибольший груз и массу тары, разделите на число датчиков и на допустимую загрузку: 0,8 при спокойной нагрузке, 0,7 — при обычной, 0,5 — при ударах. Выберите ближайший больший номинал из ряда модели. Если груз может встать над одной опорой, считайте, что почти весь он приходится на один датчик.
Сколько тензодатчиков нужно для платформенных весов?
Для платформы до 600×600 мм и груза до 635 кг хватает одного одноточечного датчика (SL6 — по допустимому размеру платформы). Платформы больше ставят на 4 балочных датчика по углам; автомобильные весы — на 4–8 и больше колонных датчиков или двухопорных балок.
Что значит класс точности C3?
По ГОСТ 8.631–2013 (OIML R60) C3 — датчик класса C с максимальным числом поверочных интервалов 3000. Такой датчик подходит для весов среднего класса точности III до 3000 делений. Класс C2 — до 2000 делений.
Какой IP нужен тензодатчику?
Для сухих помещений достаточно IP65 (алюминиевые одноточечные). Для цехов с влажной уборкой — IP67. Для улицы, приямков автомобильных весов — IP68. При мойке и агрессивных средах — IP68 из нержавеющей стали, например SBM11, SBM14G, SBM14D.
Можно ли ставить на одни весы датчики разных моделей?
Нет. Датчики в сумматоре включены параллельно, и разный РКП или разная жёсткость дают разные показания в зависимости от того, где лежит груз. На все опоры ставят одну модель и один номинал.
Можно ли укоротить кабель тензодатчика?
Кабель четырёхпроводного датчика не укорачивают: его сопротивление учтено при заводской настройке. Лишнюю длину сворачивают бухтой, а длинную линию до индикатора ведут от сумматора, лучше по 6 проводам.
Чем заменить тензодатчик другой марки?
Подберите датчик Sierra той же конструкции, номинала и с близкими РКП и сопротивлением, сверив посадочные размеры по паспортам. В карточках каталога Sierra указаны аналоги (Zemic, Keli, CAS, HBM, Flintec, Тензо-М и другие) — ими удобно пользоваться как отправной точкой.
Словарь
- НПИ (Emax)
- Наибольший предел измерений датчика — номинальная нагрузка, для которой гарантированы паспортные характеристики.
- Тара
- Масса конструкции, постоянно лежащей на датчиках: платформа, бункер, рама.
- Загрузка датчика
- Отношение рабочей нагрузки на датчик к его НПИ, %.
- РКП
- Рабочий коэффициент передачи (чувствительность): сигнал на НПИ, мВ на 1 В питания.
- Класс C3
- Класс точности датчика по ГОСТ 8.631 / OIML R60: класс C, до 3000 поверочных интервалов.
- vmin
- Минимальный поверочный интервал датчика, НПИ / Y; ограничивает наименьший шаг весов.
- IP65 / IP67 / IP68
- Степени защиты по ГОСТ 14254: от струй воды / от кратковременного / от длительного погружения.
- Сумматор
- Соединительная коробка, где датчики весов включены параллельно, с подстройкой каждого канала.
- Узел встройки
- Опора, ножка, проушина или самоустанавливающийся узел, через которые нагрузка передаётся на датчик.
Источники
- Карточки каталога sierra.market, раздел «Тензодатчики Sierra»: исполнения и номиналы, материал, IP, применение, аналоги (сентябрь 2026).
- Паспорта тензодатчиков Sierra SL6J1, SL6H5, SL6D, SL6N, SL6E, SL6E3, SL6Q, SL6G, SL6W, SBM11, SH3, SH8C, SB8C, SH8C4, SH8T, SHM9A, SHM9B, SH9E, SH9F, SHM14K, SBM14G, SBM14D, SH2D4, SH2T, SH2F, SH2R/SBM2R — РКП, сопротивления, IP, материал, кабель, предельная нагрузка, размер платформы.
- Паспорта весовых терминалов XK3190-T8 и CBT-A1X, инструкция индикатора A12E — число и сопротивление датчиков, диапазон РКП.
- ГОСТ 8.631–2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
- ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия».
- ГОСТ 14254-2015 (IEC 60529) — степени защиты IP.
