Весовой комплект тензодатчиков — коротко

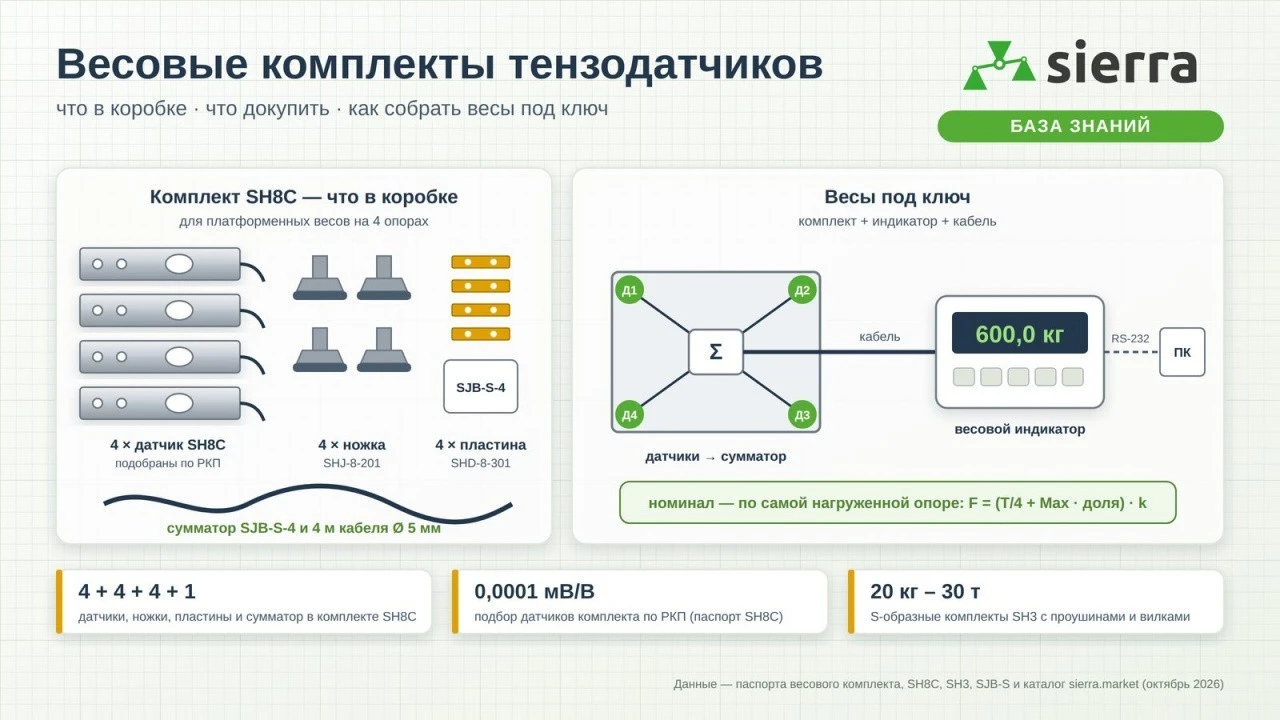

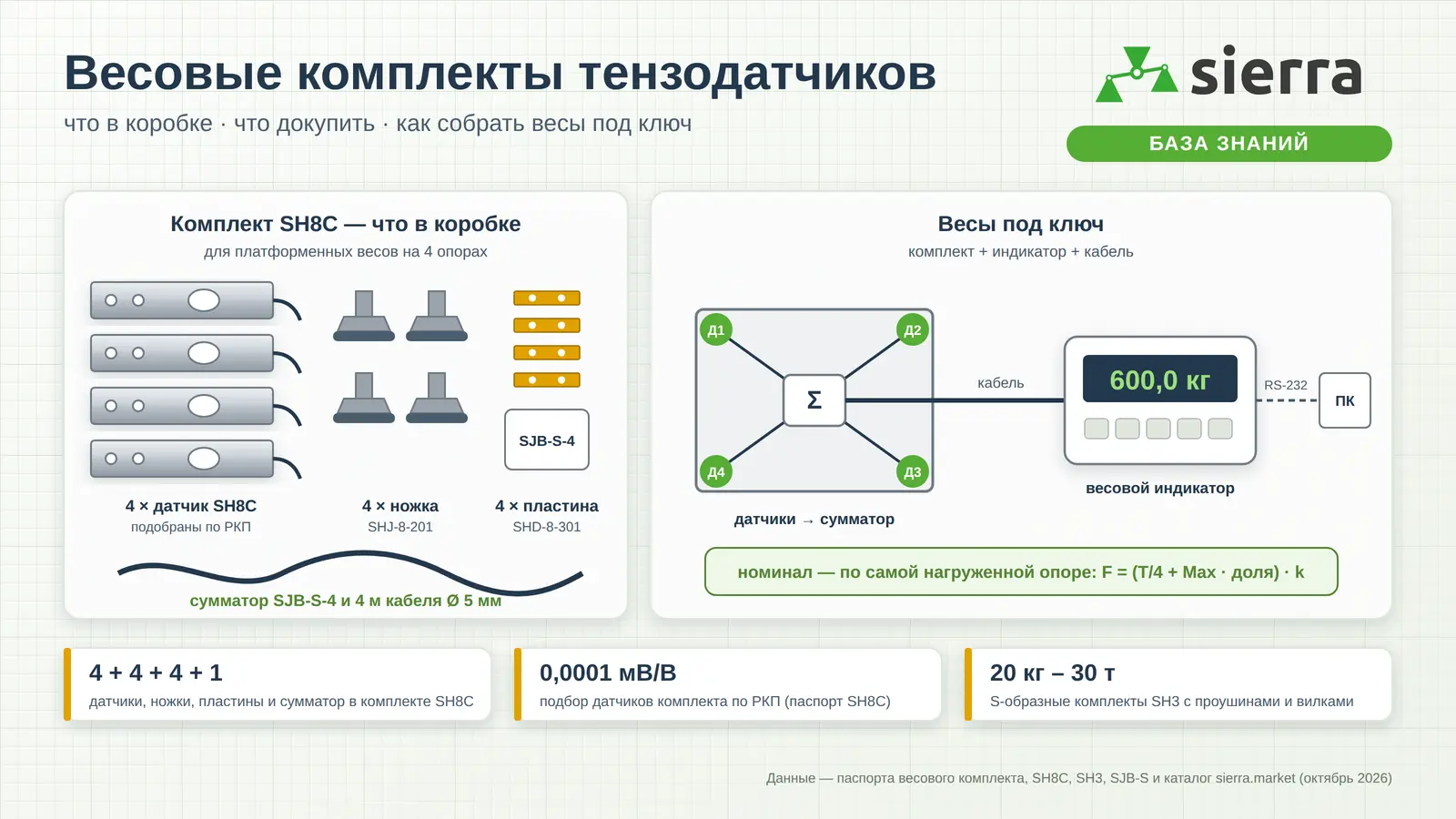

Весовой комплект — набор тензодатчиков и узлов встройки, подобранных для одних весов: датчики одного номинала, крепёж под их резьбу и сводящая коробка (сумматор). У Sierra два вида комплектов. Для платформенных весов — комплект SH8C: четыре одноопорные балки, четыре ножки, четыре подкладные пластины, сумматор SJB-S-4 и 4 м кабеля. Для подвеса, бункеров и дозаторов — S-образный датчик SH3 с двумя проушинами или с проушинами и вилками. Чтобы весы заработали, к комплекту нужны рама или платформа, весовой индикатор и, если индикатор стоит далеко, кабель.
В статье: что лежит в коробке каждого комплекта и как читать артикул; когда брать платформенный комплект, а когда S-образный; как рассчитать номинал; зачем датчики подбирают по РКП; что докупить — индикатор, сумматор, кабель; порядок сборки весов «под ключ». Интерактивы: состав комплектов, расшифровка артикула, выбор типа комплекта, калькулятор номинала, конструктор весов с ценами из карточек, сравнение «комплект или россыпь», ошибка углов, подбор сумматора и индикатора, сигнал на деление, тренажёр ошибок, чек-лист и тест.
Что такое весовой комплект и чем он лучше россыпи
Весы на нескольких датчиках можно собрать из отдельных позиций каталога: датчики, ножки, пластины, сумматор. Комплект — те же детали, но заранее подобранные друг к другу. Даёт это три вещи.
- Совместимость. Ножки и пластины в комплекте — под резьбу и номинал датчиков, проушины и вилки S-образного комплекта — под резьбу SH3. Не нужно сверять артикулы узлов встройки с паспортом датчика.
- Подбор по РКП. По паспорту SH8C датчики весового комплекта подобраны по рабочему коэффициенту передачи с точностью до 0,0001 мВ/В, тогда как допуск одиночного датчика — ±0,004 мВ/В. Чем ближе РКП датчиков друг к другу, тем меньше разница показаний при грузе в разных углах — меньше работы при юстировке.
- Один заказ. Для платформенных весов в коробке всё, что стоит между рамой и индикатором: датчики, опоры, сумматор и кабель.
Чего в комплекте нет: рамы или платформы, весового индикатора и, при длинной трассе, кабеля до индикатора сверх 4 м. Их подбирают отдельно — ниже есть конструктор, который собирает весь список. Как работает тензодатчик и почему его сигнал — милливольты, разобрано в статье «Что такое тензодатчик».
Весы под ключ: датчики → сумматор → индикатор → ПК, принтер или табло. Весовой комплект закрывает всё, что выше индикатора.
Что входит в комплекты Sierra
Состав весового комплекта SH8C по паспорту (стр. 17) и карточке каталога. Пропорции условные.
Что в коробке
В карточке весового комплекта указаны номиналы «50, 100, 250, 500 кг, 1, 2, 3,5 т», в паспорте комплекта — «50, 100, 250, 500 кг, 1, 2, 3 т». В продаже на 1 октября 2026 г. есть исполнения от 50 кг до 5 т — они перечислены в мини-карточке. Если нужен другой номинал, уточните у менеджера Sierra.
Для одиночной замены датчика в платформенных весах или для весов на трёх и шести опорах есть позиция SH8C в комплекте с ножкой и подкладной пластиной — один датчик с узлами встройки, без сумматора и кабеля.
Как читать артикул комплекта
У каждого комплекта десятки исполнений. Они различаются номиналом, длиной кабеля и резьбой. Артикул строится так: модель — класс — номинал — длина кабеля — модификация (резьба) — тип комплекта. Например, SH3-С3-500kg-3В-M02-2PV: датчик SH3, класс C3, номинал 500 кг, кабель 3 м, модификация M02, комплект с двумя проушинами и двумя вилками.
Расшифровка артикула
Список исполнений и их свойства (номинал, РКП, резьба, кабель) — из карточек каталога на 1 октября 2026 г. Значения кодов M01/M02 в паспортах не расшифрованы — уточните у менеджера Sierra.
Буквы SE в номинале (2,5tSE, 3.0tSE) обозначают исполнение с другой резьбой — у весового комплекта на 3 т это M16×2, у 2,5 т — M12×1,75 (свойства карточки). При покупке узлов отдельно всегда сверяйте резьбу по свойствам исполнения, а не по номиналу.
Какой комплект под какие весы
Тип комплекта определяется тем, как груз давит на датчик. Если груз стоит на платформе и давит вниз — нужны датчики на сжатие под углами рамы: это весовой комплект SH8C. Если груз висит или ёмкость подвешена — нужны датчики на растяжение с шарнирными узлами: это S-образные комплекты SH3.
Что вы собираете?
| Параметр | Весовой комплект SH8C | SH3 + 2 проушины (2P) | SH3 + 2 проушины + 2 вилки (2PV) |
|---|---|---|---|
| Тип датчика | одноопорная балка, сжатие | S-образный, сжатие и растяжение | S-образный, сжатие и растяжение |
| Сколько датчиков | 4 | 1 | 1 |
| Узлы встройки | 4 ножки SHJ-8-201, 4 пластины SHD-8-301 | 2 проушины | 2 проушины, 2 вилки |
| Сумматор | SJB-S-4 в комплекте | нет — при 2–4 датчиках докупить | |
| Номиналы в продаже | 50 кг, 100 кг, 250 кг, 500 кг, 1 т, 1,5 т, 2 т, 2,5 т, 3 т, 5 т | 20 кг, 30 кг, 50 кг, 100 кг, 200 кг, 250 кг, 300 кг, 500 кг, 750 кг, 1 т, 1,5 т, 2 т, 3 т, 5 т, 7,5 т, 10 т, 20 т, 30 т | 20 кг, 30 кг, 50 кг, 100 кг, 200 кг, 250 кг, 300 кг, 500 кг, 750 кг, 1 т, 1,5 т, 2 т, 3 т, 5 т, 7,5 т, 10 т, 20 т, 30 т |
| РКП, мВ/В (паспорт) | 2,0 или 3,0 — по исполнению | 2,0 ± 0,004 | |
| Защита датчика | IP67 | IP67 | |
| Применение (карточки) | платформенные (напольные), бункерные, автомобильные весы | бункерные, конвейерные, крановые весы, дозаторы | |
Паспорта SH8C, SH8C3, SH3 и карточки каталога. Подробно о датчиках — в статьях «Одноопорные балочные тензодатчики» и «S-образные тензодатчики».
Как выбрать номинал комплекта
Номинал датчиков считают по самой нагруженной опоре, а не делением Max на число датчиков. Для платформы на четырёх опорах на опору приходится четверть массы платформы и доля груза: 25 % — если груз распределён по всей платформе, до 50 % — если он может стоять у края, до 75 % — если в углу. Для подвешенной ёмкости на N датчиках — масса ёмкости и продукта, делённая на N. Результат умножают на запас k на удары, неравномерность и неточный монтаж.
Номинал датчика в комплекте
Платформа: F = (T / 4 + Max × доля) × k. Подвес: F = (T + Max) / N × k — при условии, что ёмкость висит ровно и нагрузка делится поровну. Номинал — ближайшее исполнение комплекта в продаже не меньше F. Предельная нагрузка датчиков — 150 % НПИ (паспорта SH8C и SH3); это граница, а не рабочий запас.
Пример: платформа 60 кг, Max 600 кг. Груз распределён по всей платформе: F = (15 + 150) × 1,25 ≈ 206 кг — подойдёт комплект 250 кг. На весы заезжают рохлей, и паллета может встать в угол: F = (15 + 450) × 1,25 ≈ 581 кг — нужен комплект 1 т. Общие правила выбора номинала — в статье «Как выбрать тензодатчик».
Зачем датчики подбирают по РКП
РКП — сигнал датчика при номинальной нагрузке на 1 В питания. По паспорту у SH8C он 3,0 ± 0,004 мВ/В, у SH8C3 и SH3 — 2,0 ± 0,004 мВ/В. Четыре датчика из разных партий могут отличаться на эти ±0,004 мВ/В — это ±0,13–0,2 % сигнала. Когда груз стоит над одним датчиком, весы показывают почти целиком его сигнал, и разница превращается в разницу показаний по углам.
В весовом комплекте SH8C датчики подобраны по РКП с точностью до 0,0001 мВ/В (паспорт SH8C). Разница по углам становится в десятки раз меньше, а остаток выравнивают в сумматоре — как это делают, описано в статье «Сумматор тензодатчиков».
Ошибка углов: россыпь или подобранный комплект
Худший случай без юстировки: груз Max стоит над датчиком с РКП больше номинала на разброс, затем над датчиком с РКП меньше. Ошибка над одним датчиком ≈ Max × Δ / РКП, разница между углами — вдвое больше. Модель упрощённая: реальная доля груза на ближайший датчик меньше 100 %.
Конструктор: что заказать для весов под ключ
Укажите тип весов, груз и условия — конструктор соберёт список: комплект нужного исполнения, сумматор, индикатор и кабель. Позиции, ссылки и цены — из карточек каталога sierra.market на 1 октября 2026 г.
Весы из комплекта
Цены «от» — минимальные цены исполнений в карточках на 1 октября 2026 г., с НДС; наличие и итоговую цену уточните у менеджера Sierra. Совместимость индикатора — по паспорту индикатора. Рама, платформа и монтаж в список не входят.
Комплект или отдельные позиции
Те же весы можно собрать из отдельных карточек: четыре датчика SH8C, четыре ножки SHJ-8-201, четыре пластины SHD-8-301, сумматор SJB-S-4 и 4 м кабеля из бухты. Или из четырёх позиций «SH8C с ножкой и пластиной» плюс сумматор и кабель. Сравните сами — цены из карточек.
Сравнение цены
Для каждого способа берётся исполнение с той же резьбой; ножка и пластина — по резьбе из паспорта SHJ-8-201/SHD-8-301. Цены — «от» по карточкам на 1 октября 2026 г., с НДС. В россыпи датчики не подобраны по РКП.
Россыпь оправдана, когда нужно не четыре датчика: весы на шести или восьми опорах, бункер на трёх опорах, замена одного вышедшего из строя датчика. Тогда берут нужное число SH8C с ножкой и пластиной и сумматор на нужное число каналов.
Сумматор: когда и какой докупить
Сумматор (сводящая, соединительная коробка) складывает сигналы нескольких датчиков в один и позволяет выровнять углы. В весовом комплекте SH8C уже есть SJB-S-4 — пластиковая коробка IP65 на 4 датчика. S-образные комплекты продаются по одному датчику, поэтому для подвеса на 2–4 датчиках сумматор нужно докупить. Сумматор заменяют, если весы стоят во влажном помещении или на мойке: для этого есть коробки из нержавеющей стали IP68.
Подбор сумматора
Исполнения и цены — карточки раздела «Сводящие коробки» на 1 октября 2026 г. Корпус и защита — паспорта SJB-S, SJB-A, SJB-B, SJB-E и карточки.
Как устроен сумматор, как выравнивать углы потенциометрами или резисторами — в статье «Сумматор тензодатчиков».
Весовой индикатор: как подобрать к комплекту
Индикатор питает датчики, усиливает и оцифровывает сигнал, показывает вес и передаёт его дальше. В комплекты он не входит. Главное ограничение — сколько датчиков индикатор может питать. Датчики в сумматоре включены параллельно: четыре моста по 350–400 Ом дают около 90–95 Ом нагрузки, восемь — около 45–48 Ом. В паспорте индикатора это записано как «до 4 датчиков 350 Ом» или «до 8 датчиков».
Потянет ли индикатор датчики?
Нагрузка на питание: Rэкв = Rвх / N. Ограничения индикаторов — по паспортам (статья «Весовой индикатор»). Если в паспорте нет сопротивления, сравнивается только число датчиков.
Остальное — интерфейсы (RS-232 для ПК и принтера, RS-485, выход на табло), корпус и питание от аккумулятора — разобрано в статье «Весовой индикатор». Настройку CBT-A1X, A1C и T8 см. в статье «Настройка весовых терминалов».
Кабель и подключение
У каждого датчика свой кабель: у SH8C — 4 м при номиналах до 3 т и 6 м при 5–10 т (свойства исполнений), у SH3 — 3 м при номиналах до 1 т и 6 м при 2–30 т (паспорт). Кабели датчиков заводят в сумматор, от сумматора к индикатору идёт один кабель. В весовом комплекте SH8C 4 м кабеля 4-жильного экранированного Ø 5,0 мм. Если индикатор дальше, кабель докупают: 4-жильный Ø 5 мм из бухты продаётся метрами, есть и куски по 3,5 м.
Хватит ли сигнала на деление
Чем больше суммарный номинал датчиков по сравнению с Max и чем больше делений, тем меньше сигнал на одно деление. Проверьте, сколько микровольт приходится на деление с вашим комплектом.
Сигнал на одно деление
Сигнал на Max: U × РКП × Max / (N × НПИ); на деление — сигнал на Max / n. Напряжение питания датчиков указано в паспорте индикатора (у XK3190-T8 — 5 В).
S-образные комплекты: подвес, бункер, дозатор
S-образный датчик SH3 работает на растяжение и сжатие. В подвесе его ставят между балкой и грузом на шарнирных узлах: проушина вкручивается в резьбу датчика, вилка соединяет проушину с балкой или с ушком ёмкости. Шарниры позволяют датчику самому встать по линии силы — так на него не приходят боковые силы и изгиб.
По паспортам узлов SHL-3-003 (проушина) и SHL-3-006 (вилка с проушиной) в шарнире — сферический подшипник с бронзовой вставкой. В комплекте 2P — датчик и две проушины, в 2PV — датчик, две проушины и две вилки. Вилки нужны, когда к балке и к грузу крепятся через палец.
Для ёмкости, подвешенной на трёх-четырёх датчиках, берут нужное число комплектов одного исполнения, сумматор на нужное число каналов и индикатор. Для одного датчика (крановые весы, тестовый стенд) сумматор не нужен — датчик подключают прямо к индикатору. Как правильно подвесить ёмкость, разобрано в статьях «S-образные тензодатчики» и «Весы для бункеров», узлы встройки — в статье «Монтаж тензодатчиков».
Как собрать весы под ключ: по шагам
- Определить задачу: наибольший груз Max, размеры и массу платформы (или ёмкости), как ставят груз, где стоят весы (сухо, сыро, мойка) и куда идут показания (табло, ПК, принтер, ПЛК).
- Выбрать схему опирания: платформа на четырёх одноопорных балках — весовой комплект SH8C; подвес, бункер или дозатор на растяжение — S-образные комплекты SH3 с проушинами или с проушинами и вилками.
- Рассчитать номинал датчика по самой нагруженной опоре с запасом и выбрать исполнение комплекта: номинал, резьбу, длину кабеля.
- Докупить то, чего нет в комплекте: весовой индикатор под число датчиков, сумматор (для S-образных или если нужен корпус IP68), кабель от сумматора до индикатора нужной длины.
- Изготовить или подготовить раму, площадки под датчики и узлы встройки; закрепить датчики через подкладные пластины, вкрутить ножки (или навесить датчики на проушины и вилки).
- Свести кабели датчиков в сумматор по цветам паспорта: красный — питание (+), чёрный — питание (−), зелёный — сигнал (+), белый — сигнал (−), прозрачный — экран; подключить индикатор.
- Выровнять углы (груз поочерёдно в каждый угол), откалибровать весы эталонными гирями по инструкции индикатора, при торговом или учётном применении — поверить.
Раму, выбор листа и сборку платформы своими руками разбирает статья «Весы своими руками»; калибровку — статья «Калибровка весов».
Тренажёр: типичные ошибки
Пять ситуаций при сборке весов из комплектов. Выберите причину — появится пояснение.
Чек-лист «весы под ключ»
Проверьте себя
Частые вопросы
Что входит в весовой комплект SH8C?
По паспорту и карточке: четыре тензодатчика SH8C (или SH8C3 — на соответствующие нагрузки), четыре опорные ножки SHJ-8-201, четыре подкладные пластины SHD-8-301, сводящая коробка SJB-S-4 в пластиковом корпусе и 4 м кабеля 4-жильного экранированного Ø 5,0 мм. Индикатора и платформы в комплекте нет.
Чем комплект лучше четырёх отдельных датчиков?
Узлы встройки уже подобраны под резьбу датчиков, а сами датчики — по рабочему коэффициенту передачи с точностью до 0,0001 мВ/В (паспорт SH8C). У отдельных датчиков допуск ±0,004 мВ/В, и разница показаний по углам больше — её приходится выравнивать в сумматоре.
Какой номинал комплекта выбрать?
По самой нагруженной опоре: F = (масса платформы / 4 + Max × доля) × запас. Доля — 25 % при равномерном грузе, до 75 % при грузе в углу; запас — 1,2–1,5. Например, платформа 60 кг и Max 600 кг с грузом в углу: (15 + 450) × 1,25 ≈ 581 кг — нужен комплект 1 т.
Что нужно докупить к комплекту, чтобы весы заработали?
Раму или платформу, весовой индикатор с нужным числом датчиков по паспорту и, если индикатор дальше 4 м от сумматора, кабель. Для S-образных комплектов на 2–4 датчиках — ещё и сумматор. Для влажных помещений сумматор SJB-S (IP65) лучше заменить на коробку из нержавеющей стали IP68.
Какой индикатор подойдёт к весовому комплекту на 4 датчика?
Любой, который по паспорту питает не меньше четырёх датчиков 350 Ом: например, XK3190-A12E (до 8 датчиков), CBT-A1X (до 4 датчиков 350 Ом), CBT-3192-B (до 8), XK3190-T8 (до 4 датчиков 350 Ом или до 8 датчиков 700 Ом). Выбор по интерфейсам и корпусу — в статье «Весовой индикатор».
Чем комплект SH3 «2P» отличается от «2PV»?
В комплекте 2P S-образный датчик SH3 и две монтажные проушины. В 2PV — датчик, две проушины и две вилки: так получается шарнирный подвес, который крепится к балке и к грузу через палец.
Можно ли собрать весы на 6 или 8 датчиках из комплектов?
Весовой комплект SH8C рассчитан на четыре датчика. Для шести или восьми опор берут нужное число позиций «SH8C с ножкой и подкладной пластиной» одного исполнения, сумматор на 6 или 8 каналов (например, SJB-S-6, SJB-S-8) и индикатор, который по паспорту питает столько датчиков.
Словарь
- Весовой комплект
- Набор датчиков, узлов встройки и (для платформенных весов) сумматора и кабеля, подобранных для одних весов.
- Весы под ключ
- Весы, собранные полностью: платформа или подвес, датчики, сумматор, индикатор, кабели; откалиброванные и, при необходимости, поверенные.
- Сумматор (сводящая коробка)
- Коробка, в которой кабели нескольких датчиков соединяются параллельно и выходят одним кабелем к индикатору; в ней же выравнивают углы.
- Весовой индикатор (терминал)
- Прибор, который питает датчики, оцифровывает их сигнал, показывает вес и передаёт его на ПК, принтер или табло.
- Опорная ножка
- Опора, вкручиваемая в нагружаемый конец одноопорного датчика; через неё нагрузка приходит от пола.
- Подкладная пластина
- Прокладка между датчиком и рамой, дающая балке рабочий ход.
- Проушина, вилка
- Шарнирные узлы встройки S-образного датчика: проушина вкручивается в датчик, вилка соединяет её с балкой или грузом.
- РКП
- Рабочий коэффициент передачи — сигнал при номинальной нагрузке, мВ на 1 В питания.
- НПИ
- Наибольший предел измерений датчика (номинал).
- Юстировка углов
- Выравнивание вклада датчиков в сумматоре, чтобы груз в любом углу показывал одинаково.
Источники
- Паспорт весового комплекта Sierra (стр. 17): номиналы и состав.
- Паспорта тензодатчиков Sierra SH8C, SH8C3, SH3: характеристики, резьбы, кабели, цвета проводов; примечание о подборе по РКП в весовом комплекте.
- Паспорта узлов встройки SHJ-8-201, SHD-8-301, SHL-3-003, SHL-3-006.
- Паспорта сводящих коробок SJB-S, SJB-A, SJB-B, SJB-E.
- Паспорта и инструкции весовых индикаторов XK3190-A12E, CBT-A1X, CBT-A1C, CBT-3192-B, XK3190-T8, контроллера XK3190-C8+.
- Карточки каталога sierra.market: «Весовые комплекты», «S-образные комплекты», «Сводящие коробки», «Блок индикации, весовые индикаторы», «Кабели для тензодатчиков» — состав, исполнения, цены на 1 октября 2026 г.
- Сертификат об утверждении типа № 76409-19 от 06.12.2024 (срок действия до 18.10.2029) «Датчики весоизмерительные тензорезисторные Sierra».
- ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия» — деления, проверка нецентральной нагрузки.
