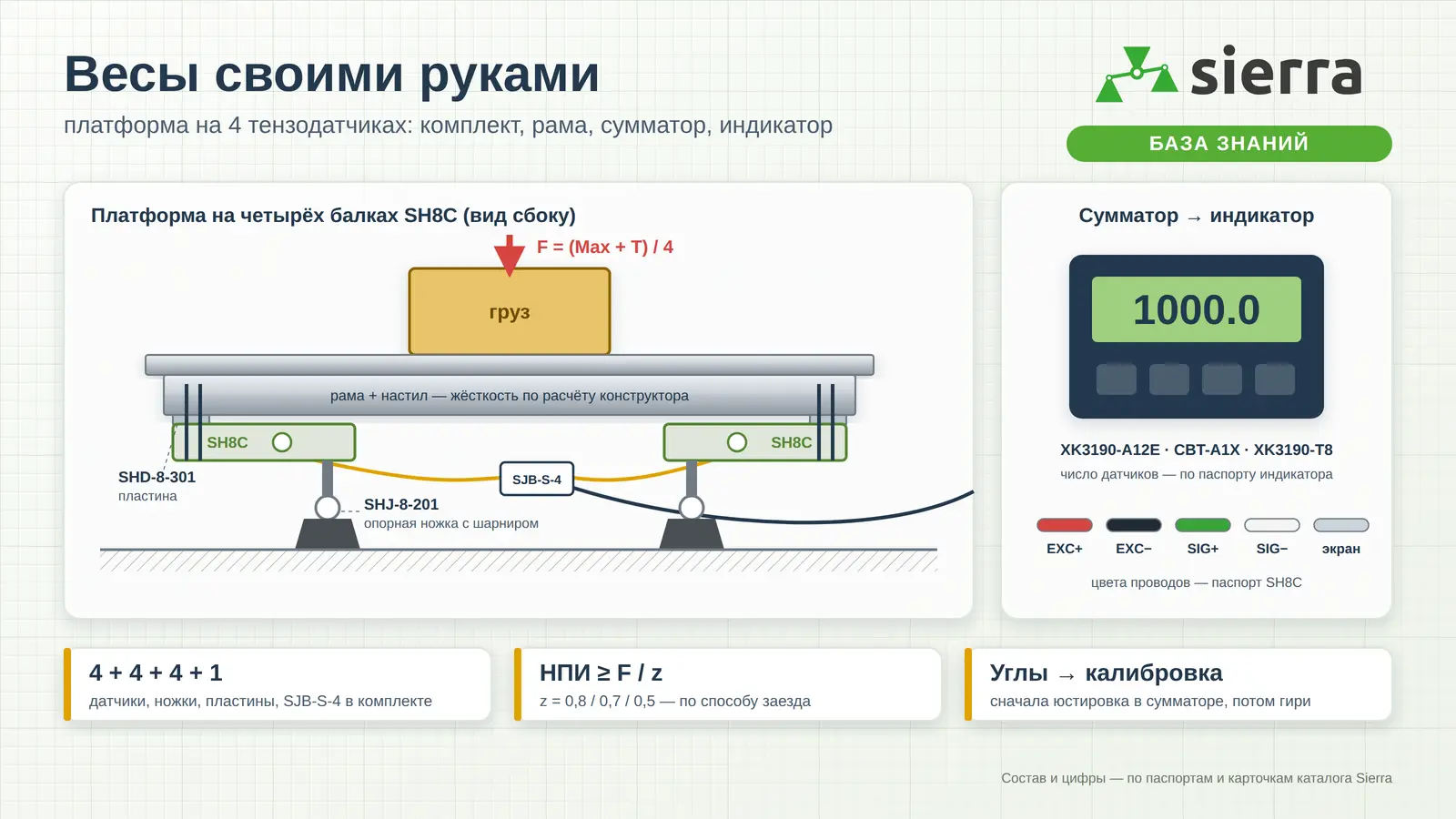

Весы своими руками: платформа на 4 тензодатчиках с комплектом Sierra

Из чего собрать: весовой комплект, датчики с ножками или всё по отдельности

Для платформы на четырёх опорах в каталоге Sierra есть три готовых набора и путь «всё по отдельности». Во всех случаях индикатор покупают отдельно.

Состав весового комплекта — по его паспорту; номиналы — по исполнениям карточек каталога sierra.market на сентябрь 2026.

Конфигуратор: что купить под вашу платформу

Задайте размер платформы, наибольший груз, массу самой платформы и то, как на неё будут ставить груз. Конфигуратор подберёт номинал датчика из реальных исполнений каталога, ножки и пластины под этот номинал по паспортам, сумматор под число датчиков и индикаторы, которые по паспорту «тянут» такое число датчиков.

Расчёт номинала: нагрузка на датчик F = (Max + масса платформы) / N, если груз распределён; F = Max + масса платформы / N, если сосредоточенный груз может встать над опорой. Номинал — ближайший вверх из исполнений каталога, не меньше F / z. Сумма считается как сумма цен «от» с карточек каталога, умноженных на количество: это ориентир, точная сумма — в счёте у менеджера Sierra.

Что купить: позиции каталога для платформенных весов

Базовый набор для платформы на четырёх опорах — весовой комплект SH8C плюс индикатор. Если собираете по отдельности, в списке будет пять позиций: датчики, опорные ножки, подкладные пластины, сумматор и кабель до индикатора.

Весовой комплект SH8C · комплект на 4 опорыВесовой комлект SH8C для платформенных весов

Фото3D

Номиналы

• 50 кг
• 100 кг
• 250 кг
• 500 кг
• 1 т
• 1,5 т
• 2 т
• 2,5 т
• 3 т
• 5 т

от 16 250 ₽ с НДС

Открыть карточкуВсе исполнения

SH8C · одноопорная балкаТензодатчик Sierra SH8C одноопорный балочный(консольный)

Фото3D

Номиналы

• 50 кг
• 100 кг
• 250 кг
• 500 кг
• 1 т
• 1,5 т
• 2 т
• 2,5 т
• 3 т
• 5 т
• ещё 1

от 3 950 ₽ с НДС

Открыть карточкуВсе исполнения

SHJ-8-201 · опорная ножкаОпорная(регулировочная) ножка для тензодатчика SHJ-8-201 тензодатчика

Фото3D

Резьба исполнений

• M8×1,25
• M12×1,75
• M16×2
• M18×1,5
• M20×1,5
• M24×2

от 950 ₽ с НДС

Открыть карточкуВсе исполнения

SHD-8-301 · подкладная пластинаПодкладная пластина SHD-8-301 для тензодатчика тензодатчика

Фото3D

Исполнения

• 1 - 3 т
• 2,5 - 5 т
• 7,5-10 т

от 200 ₽ с НДС

Открыть карточкуВсе исполнения

Список для сборки по отдельности (4 опоры)

1. 4 тензодатчика одного исполнения — SH8C: одинаковые номинал, РКП, резьба и длина кабеля. Смешивать исполнения на одних весах нельзя: разная чувствительность даёт разные показания по углам.
2. 4 опорные ножки SHJ-8-201 — резьба ножки должна совпадать с резьбой датчика (таблица в разделе «Монтаж датчиков»).
3. 4 подкладные пластины SHD-8-301 — под неподвижный конец балки, для рабочего хода датчика.
4. Сумматор SJB-S на нужное число датчиков: SJB-S-4, SJB-S-6 или SJB-S-8.
5. Кабель от сумматора до индикатора — 4-жильный экранированный, 5 мм, целым куском нужной длины.
6. Весовой индикатор — см. раздел «Индикатор».
7. Крепёж для неподвижного конца датчика и материалы рамы — по чертежу конструктора.

Как рассчитать номинал датчиков

Номинал (НПИ) выбирают по нагрузке на один датчик, а не по грузоподъёмности весов. В нагрузку входят и груз, и масса самой платформы: рама с настилом давит на датчики постоянно.

Пример. Весы на 1000 кг, платформа 150 кг, груз завозят рохлей: F = (1000 + 150) / 4 = 287,5 кг; 287,5 / 0,7 ≈ 411 кг — берут датчики на 500 кг. Если штучный груз может встать прямо над опорой, на один датчик придётся почти весь груз: 1000 + 150 / 4 = 1037,5 кг; 1037,5 / 0,7 ≈ 1482 кг — нужны датчики на 1,5 т.

Подробный разбор запаса, класса точности и совместимости с индикатором — в статье «Как выбрать тензодатчик». Ниже — как груз делится между четырьмя датчиками, если его сдвинуть.

Модель — идеально жёсткая платформа на четырёх опорах по углам, груз сосредоточен в одной точке. Реальная рама немного прогибается, поэтому распределение отличается — именно его выравнивают юстировкой углов.

Рама и настил: принципы жёсткости

Датчики измеряют только то, что до них дошло. Задача рамы — передать весь вес груза на четыре опоры, не прогибаясь и не касаясь ничего, кроме датчиков.

• Жёсткость важнее массы. Если рама прогибается под грузом, нагрузка перераспределяется между опорами по-разному при каждом взвешивании, а показания зависят от того, куда поставили груз. Жёсткий замкнутый контур с поперечинами под датчиками прогибается меньше, чем отдельные балки.
• Опоры в одной плоскости. Четыре опоры нагружены все, только если лежат в одной плоскости; иначе одна «висит», а диагональная пара перегружена. Высоту выравнивают регулировкой опорных ножек, пол под ножками — ровный и твёрдый.
• Места под датчики. Под неподвижный конец балки — ровная площадка с отверстиями под крепёж и подкладная пластина; под нагружаемым концом — свободное место, чтобы балка прогибалась, а ножка качалась на шарнире.
• Зазор по периметру. Платформа не должна касаться стен приямка, пандуса, соседнего оборудования: любая «подпорка» уводит часть веса мимо датчиков.
• Сварка — до установки датчиков. Сварочный ток через датчик его повреждает. Раму и настил сваривают без датчиков или с макетами; если варить приходится на собранных весах — массу сварочного аппарата подключают рядом со швом, а датчики шунтируют (подробно — в статье «Монтаж тензодатчиков»).
• Защита кабелей. Кабели датчиков и сумматор размещают так, чтобы их не придавило платформой и не залило водой.

Монтаж датчиков SH8C: пластина, ножка, резьба

Одноопорная (консольная) балка SH8C работает на изгиб: один конец неподвижен — его прикручивают к раме через подкладную пластину, на другой конец снизу вкручивают опорную ножку, которая стоит на полу.

• Подкладная пластина SHD-8-301 — по паспорту «используется в платформенных весах для обеспечения рабочего хода тензодатчика»: она приподнимает балку над рамой, и свободному концу есть куда прогибаться.
• Опорная ножка SHJ-8-201 — по паспорту: сталь с никелировкой и резиновая галоша, регулировка высоты, автоматическая центровка с помощью шарнира, ограничение горизонтального сдвига, автоматическая корректировка смещения; применяется с SH8C, SHM8C, SB8C, SBM8C.

По паспортам SHJ-8-201 и SHD-8-301. Резьбу своего датчика сверяйте с исполнением в карточке: у SH8C по паспорту M12×1,75 (0,5–2,5 т), M20×1,5 (3–5 т), M24×2 (7,5–10 т); в каталоге есть и исполнения с резьбой M16×2. По паспорту SH8C3 для номиналов до 2 т возможна резьба M12×1,75, для 3 т — только M16×2.

Порядок установки

1. Прикрутите датчики неподвижным концом к раме через пластины. Направление нагрузки — по стрелке на корпусе датчика.
2. Вкрутите ножки в нагружаемые концы, выставьте одинаковую высоту.
3. Поставьте платформу на пол, регулировкой ножек добейтесь, чтобы она не качалась по диагонали и все четыре ножки были нагружены.
4. Проложите кабели датчиков к месту сумматора без натяжения, закрепите.

Схемы узлов встройки для других типов датчиков, выравнивание основания и правила сварки — в статье «Монтаж тензодатчиков: узлы встройки, ножки, проушины».

Подключение датчиков к сумматору

Индикатор принимает один сигнал, а датчиков четыре. Их соединяют параллельно в сводящей (соединительной) коробке — сумматоре; от него к индикатору идёт один кабель. Сумматор SJB-S по паспорту: корпус из усиленного пластика, класс защиты IP65, соединение в группу от 2 до 8 датчиков с возможностью подстройки по напряжению питания, 4-проводное подключение. В каталоге — исполнения SJB-S-4, SJB-S-6 и SJB-S-8.

SJB-S · сумматорСоединительная коробка SJB-S (сумматор)

Исполнения

• SJB-S-4
• SJB-S-6
• SJB-S-8

от 1 100 ₽ с НДС

Открыть карточкуВсе исполнения

Цвета — по паспорту SH8C и SH8C3: красный — питание (+), чёрный — питание (−), зелёный — сигнал (+), белый — сигнал (−), прозрачный — экран. Обозначения клемм на плате сумматора сверяйте с его маркировкой.

• Кабели датчиков не укорачивают: сопротивление кабеля учтено при настройке датчика. Излишек сворачивают бухтой.
• Четыре датчика заводят в сумматор через кабельные вводы, зажимы затягивают — от этого зависит герметичность.
• Экран подключают в одной точке (обычно на стороне индикатора), чтобы не было контура заземления.

Как устроен сумматор, как подстраивать каналы и что делать, если углы «не сходятся», — в статье «Сумматор тензодатчиков»; схемы 4 и 6 проводов — в статье «Как подключить тензодатчик».

Весовой индикатор: какой подойдёт к четырём датчикам

Индикатор питает датчики, измеряет сигнал, показывает вес. Главное при выборе для самодельных весов — сколько датчиков он «тянет» по паспорту и какую чувствительность датчиков принимает.

По паспортам и инструкции индикаторов из карточек каталога; цены «от» — с карточек sierra.market, точная — в счёте у менеджера Sierra. Входное сопротивление SH8C по паспорту — 380 ± 10 Ом, SH8C3 — 365 ± 10 Ом, поэтому для шести или восьми таких датчиков из этой тройки по паспортам подходит только XK3190-A12E.

XK3190-A12E · весовой индикаторВесовой терминал XK3190-A12E (блок индикации)

Главное по паспорту

• до 8 датчиков
• РКП 1,5–3 мВ/В
• 4 провода
• класс III, n = 3000

от 6 250 ₽ с НДС

Открыть карточкуВсе исполнения

Датчики в сумматоре включены параллельно, поэтому на индикатор приходит средний сигнал: РКП × 5 В × (нагрузка на датчики) / (N × НПИ). РКП — из выбранного исполнения SH8C в каталоге.

Выбор индикатора, интерфейсы и настройка — в статье «Весовой индикатор: как выбрать и подключить»; коды ошибок A12E — в статье «Ошибки XK3190-A12E». По инструкции A12E подключать и отключать датчики при включённом индикаторе нельзя.

Юстировка углов: чтобы вес не зависел от места

Даже одинаковые датчики немного различаются по чувствительности, а рама — по жёсткости в разных углах. Поэтому один и тот же груз, поставленный в разные углы, показывает немного разный вес. Юстировка выравнивает углы подстройкой каналов сумматора — её делают до калибровки.

1. Включите индикатор, дайте прогреться, обнулите пустые весы.
2. Поставьте один и тот же груз поочерёдно над каждой опорой (ближе к углу) и запишите показания. По ГОСТ OIML R 76-1 испытание внецентренной нагрузкой для весов с четырьмя опорами проводят грузом около 1/3 Max.
3. Подстройкой в сумматоре уменьшите показания «тяжёлых» углов до уровня самого лёгкого. Повторите 2–3 прохода.
4. Если один угол сильно выбивается и не выравнивается — ищите механику: опора не нагружена, платформа касается стены, заклинило шарнир ножки.

Допуск — предел допускаемой погрешности весов класса III при первичной поверке по ГОСТ OIML R 76-1: ±0,5e до 500e, ±1e до 2000e, ±1,5e выше 2000e. Тренажёр подстройки на схеме сумматора — в статье «Сумматор тензодатчиков».

Калибровка весов

Калибровка «учит» индикатор, какому сигналу соответствует какой вес. Её делают после юстировки углов, на собранных весах, стоящих на своём месте.

1. В меню индикатора задайте Max весов и шаг e (дискретность). У A12E, A1X и T8 настройка и калибровка выполняются с клавиатуры.
2. Пустые весы — точка нуля.
3. Положите эталонный груз по центру платформы — точка нагрузки. Чем ближе груз к Max, тем точнее калибровка на всём диапазоне.
4. Сохраните, снимите груз, проверьте возврат к нулю.

Порядок калибровки по нулю и двум точкам, выбор гирь и пересчёт без гирь — в статье «Калибровка весов и тензодатчиков».

Проверка перед запуском

Перед тем как пускать весы в работу, пройдите короткую проверку. Она занимает полчаса и ловит большинство ошибок сборки.

• Ноль. Пустые весы держат ноль несколько минут, без «уползания».
• Повторяемость. Один и тот же груз, поставленный 3–5 раз, даёт одно и то же показание.
• Углы. Груз в каждом углу — в пределах допуска (калькулятор выше).
• Линейность. Несколько известных грузов от малого до близкого к Max — показания в пределах допуска.
• Возврат к нулю после снятия груза.
• Механика. Платформа ни с чем не соприкасается, ножки стоят все, кабели не зажаты.

Пределы допускаемой погрешности для весов класса III — по ГОСТ OIML R 76-1–2011. Для технологических весов это ориентир качества сборки; официальную поверку проводит аккредитованная организация.

Если что-то не сходится: проверка датчиков мультиметром — в статье «Как проверить тензодатчик мультиметром», поиск неисправности по симптомам — в статье «Платформенные весы сломались».

Другой вариант: платформа на подвесе с S-образными датчиками

Если платформу, ёмкость или бункер удобнее подвесить на тягах, чем поставить на пол, вместо балок ставят S-образные датчики SH3 — они работают на растяжение. В каталоге есть готовые S-образные комплекты: SH3 с двумя монтажными проушинами и SH3 с проушинами и вилками. По паспорту SH3: IP67, РКП 2,0 мВ/В, предельная нагрузка 150 % НПИ, кабель 3 м (20 кг – 1 т) и 6 м (2 – 30 т).

SH3 + 2 проушины · S-образный комплектТензодатчик SH3 с 2-мя монтажными проушинами(узлами встройки)

Фото3D

Номиналы

• 20 кг
• 30 кг
• 50 кг
• 100 кг
• 200 кг
• 250 кг
• 300 кг
• 500 кг
• 750 кг
• 1 т
• ещё 8

от 6 550 ₽ с НДС

Открыть карточкуВсе исполнения

• Номинал считают так же: нагрузка на одну тягу с запасом. Сумматор и индикатор — те же, что для платформы на балках.
• Проушины со сферическим шарниром дают датчику самоустановиться по оси тяги; контргайки затягивают.
• Тяги, крепления к перекрытию и рама — расчёт у конструктора: в паспортах датчиков этих данных нет.

Узлы для S-образных датчиков подробно — в статье «Монтаж тензодатчиков».

Частые ошибки самостоятельной сборки

Чек-лист сборки весов

Отмечайте по ходу работы.

Как заказать комплект

Проверьте себя

Частые вопросы

Словарь

Весовой комплект

Набор для платформенных весов: датчики, ножки, пластины, сумматор и кабель, подобранные друг к другу.

НПИ

Наибольший предел измерений датчика — номинальная нагрузка.

Max

Наибольший предел взвешивания весов.

e

Поверочный интервал (шаг) весов.

Одноопорная балка

Консольный датчик: один конец закреплён, на другой приходит нагрузка.

Опорная ножка

Регулируемая по высоте опора с шарниром, вкручивается в нагружаемый конец балки.

Подкладная пластина

Пластина под неподвижный конец балки, даёт датчику рабочий ход.

Сумматор

Соединительная коробка, где датчики весов включены параллельно, с подстройкой каналов.

Юстировка углов

Выравнивание показаний при грузе в разных углах платформы.

РКП

Рабочий коэффициент передачи датчика, мВ на 1 В питания при НПИ.

Источники

• Паспорт весового комплекта Sierra (карточка «Весовой комплект SH8C для платформенных весов») — состав и номиналы.
• Паспорта тензодатчиков SH8C, SH8C3 и SH3 — РКП, сопротивления, IP, предельная нагрузка, резьба, цвета проводов.
• Паспорта монтажных приспособлений SHJ-8-201 и SHD-8-301 — назначение, резьба, размеры.
• Паспорт сводящей коробки SJB-S.
• Инструкция и паспорт XK3190-A12E, паспорта CBT-A1X и XK3190-T8 — число и сопротивление датчиков, РКП, вход.
• Карточки каталога sierra.market — исполнения, номиналы, цены «от» (сентябрь 2026).
• ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия. Часть 1» — пределы допускаемой погрешности, испытание внецентренной нагрузкой.
• Федеральный закон № 102-ФЗ «Об обеспечении единства измерений».
